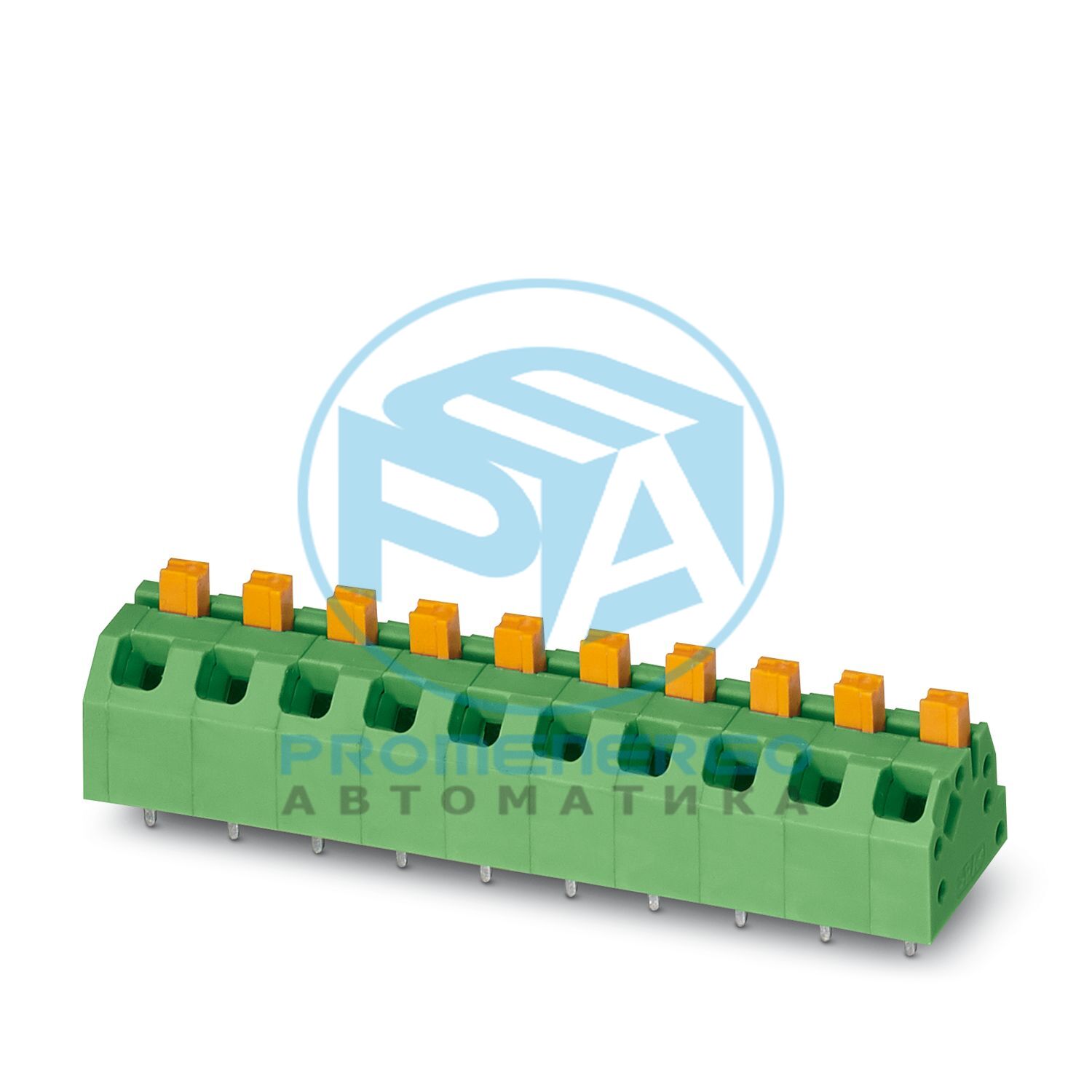

Клемма для печатной платы, номинальный ток: 16 А, номинальное сечение: 1,5 мм 2 , количество рядов: 1, количество позиций в ряду: 12, ассортимент продукции: SPTAF 1/..-EL-EX, шаг: 5 мм, метод подключения: Пружинное соединение Push-in, монтаж: Волновая пайка, направление подключения проводника/платы: 45 °, цвет: зеленый, Расположение контактов: Линейное расположение выводов, Вывод под пайку [P]: 2,6 мм, количество выводов под пайку на потенциал: 2, тип упаковки: Лоток
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
СПТАФ 1/..-EL-EX
Линия продуктов
КОМБИКОН Клеммы S
Количество позиций
12
Подача
5 мм
Количество строк
1
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
2
Номинальный ток I Н
16 А
Номинальное напряжение U N
137 В
Идентификация
0344? II 2G Ex eb IIC T6...T1 Гб
Сертификат проверки типа ЕС
СЭВ 19 АТЕХ 0159 У
сертификат МЭКЕх
МЭКЕх СЭВ 19.0026U
Номинальное сечение
1,5 мм2
Способ подключения
Пружинное соединение Push-in
Сечение проводника жесткое
0,2 мм2 ... 1,5 мм2 (При подключении и, возможно, регулировке одножильного провода сечением 1,5 мм2 механические боковые силы, которые могут воздействовать на клеммный блок, должны поглощаться боковой опорой.)
Сечение провода гибкое
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 0,75 мм2 (подключение провода с открытой клеммой)
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 0,75 мм2 (подключение провода с открытой клеммой)
Длина зачистки
8 мм
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
горячее лужение
Терминал на металлической поверхности (верхний слой)
Олово (2-4 мкм Sn)
Зона пайки металлической поверхности (верхний слой)
Олово (2-4 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Цвет (Исполнительный элемент)
оранжевый (2003)
Изоляционный материал
ПБТ
Группа изоляционных материалов
IIIа
CTI согласно IEC 60112
275
Класс воспламеняемости согласно UL 94.
В0
Примечание по применению
Максимально допустимый наружный диаметр изоляции провода <= 3 мм.
Примечание по взрывозащите
Сертификат соответствия и сертификат EX предоставляются по запросу.
Примечание по взрывозащите
Дополнительную информацию можно найти в примечаниях по установке.
Габаритный чертеж
Подача
5 мм
Ширина [ш]
60 мм
Высота [ч]
12,8 мм
Длина [л]
11 мм
Установленная высота
10,2 мм
Длина вывода для пайки [P]
2,6 мм
Размеры штифта
0,75 х 0,3 мм
Диаметр отверстия
1,1 мм
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,2 мм2 / сплошной / > 10 Н
Спецификация
МЭК 60947-7-4:2013-08
Требование испытания на повышение температуры
Сумма температуры окружающей среды и повышения температуры клеммного блока печатной платы не должна превышать верхний предел температуры.
Спецификация
МЭК 60947-7-4:2013-08
Спецификация
МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-10:2013-04
Температура
850 °С
Время воздействия
5 с
Спецификация
МЭК 60947-7-4:2013-08
Температура окружающей среды (хранение/транспортировка)
