СПТ-СМД 1,5/ 6-Н-5,08 R44 - Клеммная колодка для печатной платы
СПТ-СМД 1,5/ 6-Н-5,08 R44 - Клеммная колодка для печатной платы

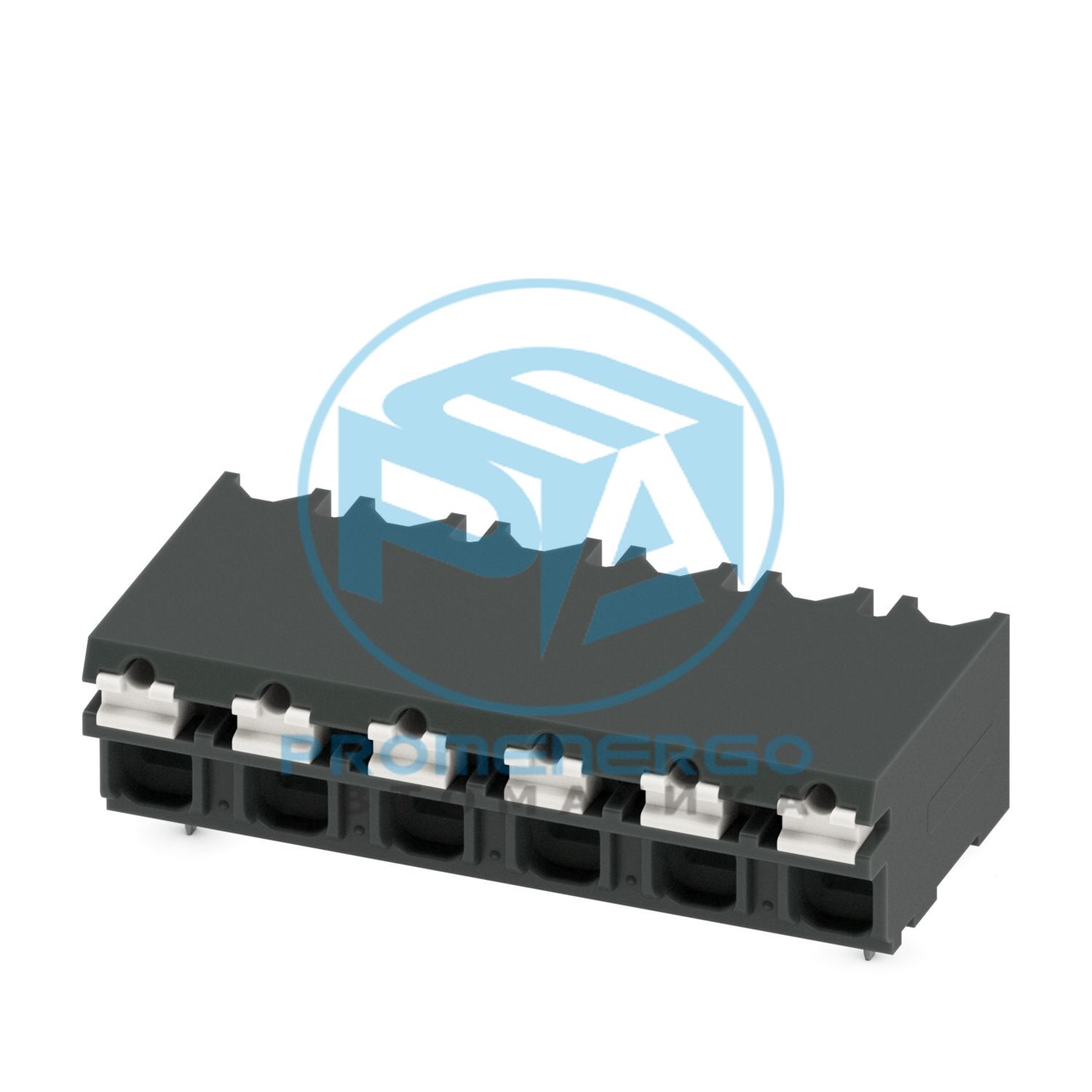

Клемма для печатной платы, номинальный ток: 17,5 А, номинальное напряжение (III/2): 320 В, номинальное сечение: 1,5 мм 2 , количество потенциалов: 6, количество рядов: 1, количество позиций в ряду: 6, ассортимент продукции: SPT 1,5/..-H-SMD, шаг: 5,08 мм, метод подключения: пружинное соединение Push-in, монтаж: пайка SMD, направление подключения проводника/платы: 0°, цвет: чёрный, Расположение выводов: Линейная геометрия площадки, количество выводов под пайку на потенциал: 1, тип упаковки: лента шириной 44 мм
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
СПТ 1,5/..-Х-СМД
Линия продуктов
КОМБИКОН Клеммы S
Количество позиций
6
Подача
5,08 мм
Количество соединений
6
Количество строк
1
Количество потенциалов
6
Расположение контактов
Линейная геометрия колодки
Припаиваем контакты на потенциал
1
Номинальный ток I Н
17,5 А
Номинальное напряжение U N
320 В
Номинальное напряжение (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное напряжение (III/2)
320 В
Номинальное импульсное напряжение (III/2)
4 кВ
Номинальное напряжение (II/2)
500 В
Номинальное импульсное напряжение (II/2)
4 кВ
Номинальное сечение
1,5 мм2
Способ подключения
Пружинное соединение Push-in
Сечение проводника жесткое
0,2 мм2 ... 1,5 мм2
Сечение провода гибкое
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,2 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,2 мм2 ... 0,75 мм2
Длина зачистки
8 мм
Тип крепления
SMD пайка
Расположение контактов
Линейная геометрия колодки
Процесс
Пайка оплавлением
Уровень чувствительности к влаге
МСЛ 1
Классификация температуры T c
260 °С
Циклы пайки в процессе оплавления
3
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
горячее лужение
Терминал на металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Зона пайки металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Цвет (корпус)
черный (9005)
Изоляционный материал
ЛКП
Группа изоляционных материалов
IIIа
CTI согласно IEC 60112
175
Класс воспламеняемости согласно UL 94.
В0
Цвет (Исполнительный элемент)
белый (9010)
Изоляционный материал
ПА ГФ
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Примечания по эксплуатации
Дюбели для пайки на внешних полюсах снижают механическую нагрузку на места пайки SMD.
Примечание по сборке
Этот предмет не подходит для очистки печатных плат жидкостями.
Габаритный чертеж
Подача
5,08 мм
Ширина [ш]
29,4 мм
Высота [ч]
7,7 мм
Длина [л]
13,6 мм
Размеры штифта
0,7 х 0,3 мм
Геометрия колодки
1,6 х 4 мм
Расстояние между контактами
7 мм
Спецификация
МЭК 60998-2-2:2002-12
Результат
Тест пройден
Спецификация
МЭК 60998-2-2:2002-12
Результат
Тест пройден
Спецификация
МЭК 60998-2-2:2002-12
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,2 мм2 / сплошной / > 10 Н
Спецификация
МЭК 60998-2-2:2002-12
Результат
Тест пройден
Спецификация
МЭК 60947-7-4:2019-01
Требование испытания на повышение температуры
Сумма температуры окружающей среды и повышения температуры клеммного блока печатной платы не должна превышать верхний предел температуры.
Спецификация
МЭК 60998-1:2002-12
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
IIIа
Сравнительный индекс отслеживания (IEC 60112)
КТИ 175
Номинальное напряжение изоляции (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
минимальное значение зазора - неоднородное поле (III/3)
3 мм
минимальный путь утечки (III/3)
4 мм
Номинальное напряжение изоляции (III/2)
320 В
Номинальное импульсное напряжение (III/2)
4 кВ
минимальное значение зазора - неоднородное поле (III/2)
3 мм
минимальный путь утечки (III/2)
3,2 мм
Номинальное напряжение изоляции (II/2)
500 В
Номинальное импульсное напряжение (II/2)
4 кВ
минимальное значение зазора - неоднородное поле (II/2)
3 мм
минимальный путь утечки (II/2)
5 мм
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60998-1:2002-12
Температура
850 °С
Время воздействия
5 с
Температура окружающей среды (хранение/транспортировка)
