SPT 35/ 1-V-15,00 - Клеммная колодка для печатной платы
SPT 35/ 1-V-15,00 - Клеммная колодка для печатной платы

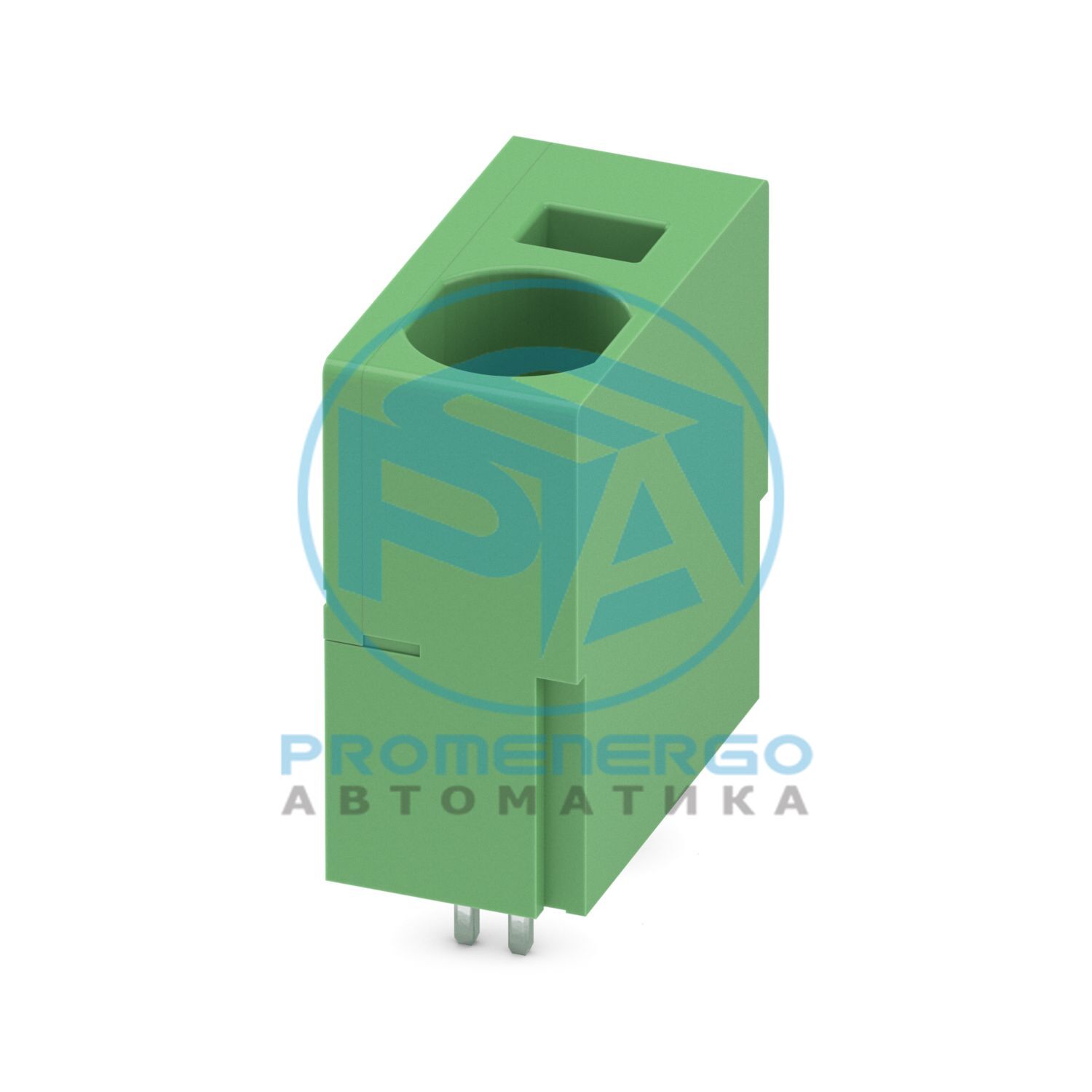

Клемма для печатной платы, номинальный ток: 125 А, номинальное напряжение (III/2): 1000 В, номинальное сечение: 35 мм 2 , количество потенциалов: 1, количество рядов: 1, количество позиций в ряду: 1, ассортимент продукции: SPT 35/..-V, шаг: 15 мм, метод подключения: Пружинное соединение Push-in, монтаж: Волновая пайка, направление подключения проводника/платы: 90 °, цвет: зеленый, Расположение выводов: Линейное расположение выводов, Вывод под пайку [P]: 5,9 мм, количество выводов под пайку на потенциал: 4, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
СПТ 35/..-В
Линия продуктов
КОМБИКОН Клеммы XL
Количество позиций
1
Подача
15 мм
Количество соединений
1
Количество строк
1
Количество потенциалов
1
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
4
Номинальный ток I Н
125 А
Номинальное напряжение U N
1000 В
Номинальное напряжение (III/3)
1000 В
Номинальное импульсное напряжение (III/3)
8 кВ
Номинальное напряжение (III/2)
1000 В
Номинальное импульсное напряжение (III/2)
8 кВ
Номинальное напряжение (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
Номинальное сечение
35 мм2
Способ подключения
Пружинное соединение Push-in
Сечение проводника жесткое
1,5 мм2 ... 16 мм2 (подключение провода с открытой клеммой)
Одножильный/клеммный разъем, многожильный
1,5 мм2 ... 35 мм2
Сечение провода гибкое
1,5 мм2 ... 35 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
1,5 мм2 ... 35 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
1,5 мм2 ... 35 мм2
Длина зачистки
25 мм
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Терминал на металлической поверхности (верхний слой)
Олово (10-16 мкм Sn)
Зона пайки металлической поверхности (верхний слой)
Олово (10-16 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Примечания по эксплуатации
Однопозиционную клеммную колодку для печатной платы можно использовать для напряжений до 1500 В (постоянный ток) и 1000 В (переменный ток). После установки следует соблюдать соответствующий стандарт устройства, а также соответствующие требуемые воздушные зазоры и пути утечки.
Габаритный чертеж
Подача
15 мм
Ширина [ш]
17,75 мм
Высота [ч]
44,2 мм
Длина [л]
35,2 мм
Установленная высота
38,3 мм
Длина вывода для пайки [P]
5,9 мм
Размеры штифта
1,5 х 1,5 мм
Расстояние между контактами
16 мм
Диаметр отверстия
2,2 мм
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
1,5 мм2 / сплошной / гибкий / > 40 Н
Спецификация
МЭК 60947-7-4:2019-01
Требование испытания на повышение температуры
Сумма температуры окружающей среды и повышения температуры клеммного блока печатной платы не должна превышать верхний предел температуры.
Спецификация
МЭК 60947-7-4:2019-01
Спецификация
МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
МЭК 60947-7-4:2019-01
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
1000 В
Номинальное импульсное напряжение (III/3)
8 кВ
минимальное значение зазора - неоднородное поле (III/3)
8 мм
минимальный путь утечки (III/3)
12,5 мм
Номинальное напряжение изоляции (III/2)
1000 В
Номинальное импульсное напряжение (III/2)
8 кВ
минимальное значение зазора - неоднородное поле (III/2)
8 мм
минимальный путь утечки (III/2)
8 мм
Номинальное напряжение изоляции (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
минимальное значение зазора - неоднородное поле (II/2)
5,5 мм
минимальный путь утечки (II/2)
5,5 мм
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-10:2013-04
Температура
850 °С
Время воздействия
5 с
Спецификация
МЭК 60947-7-4:2019-01
Температура окружающей среды (хранение/транспортировка)
