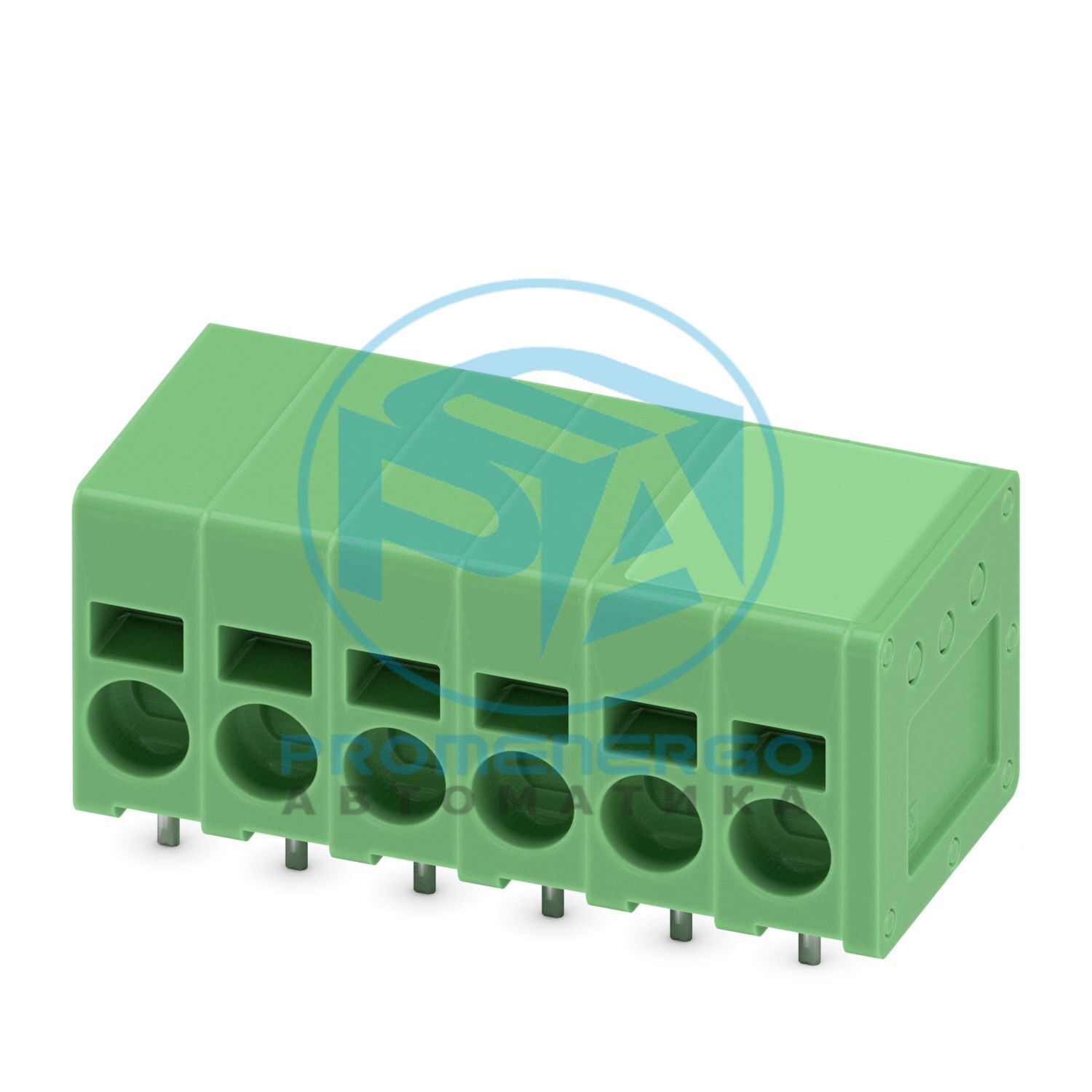

Клемма для печатной платы, номинальный ток: 23 А, номинальное сечение: 2,5 мм 2 , количество потенциалов: 6, количество рядов: 1, количество позиций в ряду: 6, ассортимент продукции: SPT 2,5/..-H-EX, шаг: 5 мм, метод подключения: Пружинное соединение Push-in, монтаж: пайка волной, направление подключения проводника/платы: 0 °, цвет: зеленый, Расположение выводов: линейный вывод, вывод под пайку [P]: 2,5 мм, количество выводов под пайку на потенциал: 2, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
СПТ 2,5/..-H-EX
Линия продуктов
КОМБИКОН Клеммы М
Количество позиций
6
Подача
5 мм
Количество соединений
6
Количество строк
1
Количество потенциалов
6
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
2
Номинальный ток I Н
23 А
Номинальное напряжение U N
176 В
Номинальный ток/сечение проводника
23 А/2,5 мм2
Идентификация
0344? II 2GD / Ex eb IIC Gb
Сертификат проверки типа ЕС
КЕМА 07ATEX0193 У
сертификат МЭКЕх
IECEx КЕМ 07.0057 У
Номинальное сечение
2,5 мм2
Способ подключения
Пружинное соединение Push-in
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 14
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 2,5 мм2 (длина зачистки 8 мм)
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 1,5 мм2 (длина зачистки 8 мм)
Длина зачистки
10 мм
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
горячее лужение
Терминал на металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Зона пайки металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Примечание по применению
Номинальное напряжение изоляции с проставкой RZ-SPT 2,5-2,5: 275 В RZ-SPT 2,5-5,0: 440 В
Габаритный чертеж
Подача
5 мм
Ширина [ш]
31,4 мм
Высота [ч]
16 мм
Длина [л]
14,4 мм
Установленная высота
13,5 мм
Длина вывода для пайки [P]
2,5 мм
Размеры штифта
0,8 х 0,8 мм
Расстояние между контактами
8,2 мм
Диаметр отверстия
1,2 мм
Спецификация
МЭК 60998-2-2:2002-12
Результат
Тест пройден
Спецификация
МЭК 60998-2-2:2002-12
Результат
Тест пройден
Спецификация
МЭК 60998-2-2:2002-12
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,2 мм2 / сплошной / > 10 Н
Спецификация
МЭК 60998-2-1:2002-12
Требование испытания на повышение температуры
Повышение температуры <= 45 К
Спецификация
МЭК 60998-1:2002-12
Сопротивление изоляции, соседние позиции
10 9 Ohm
Спецификация
МЭК 60068-2-6:1995-03
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60998-1:2002-12
Температура
850 °С
Время воздействия
5 с
