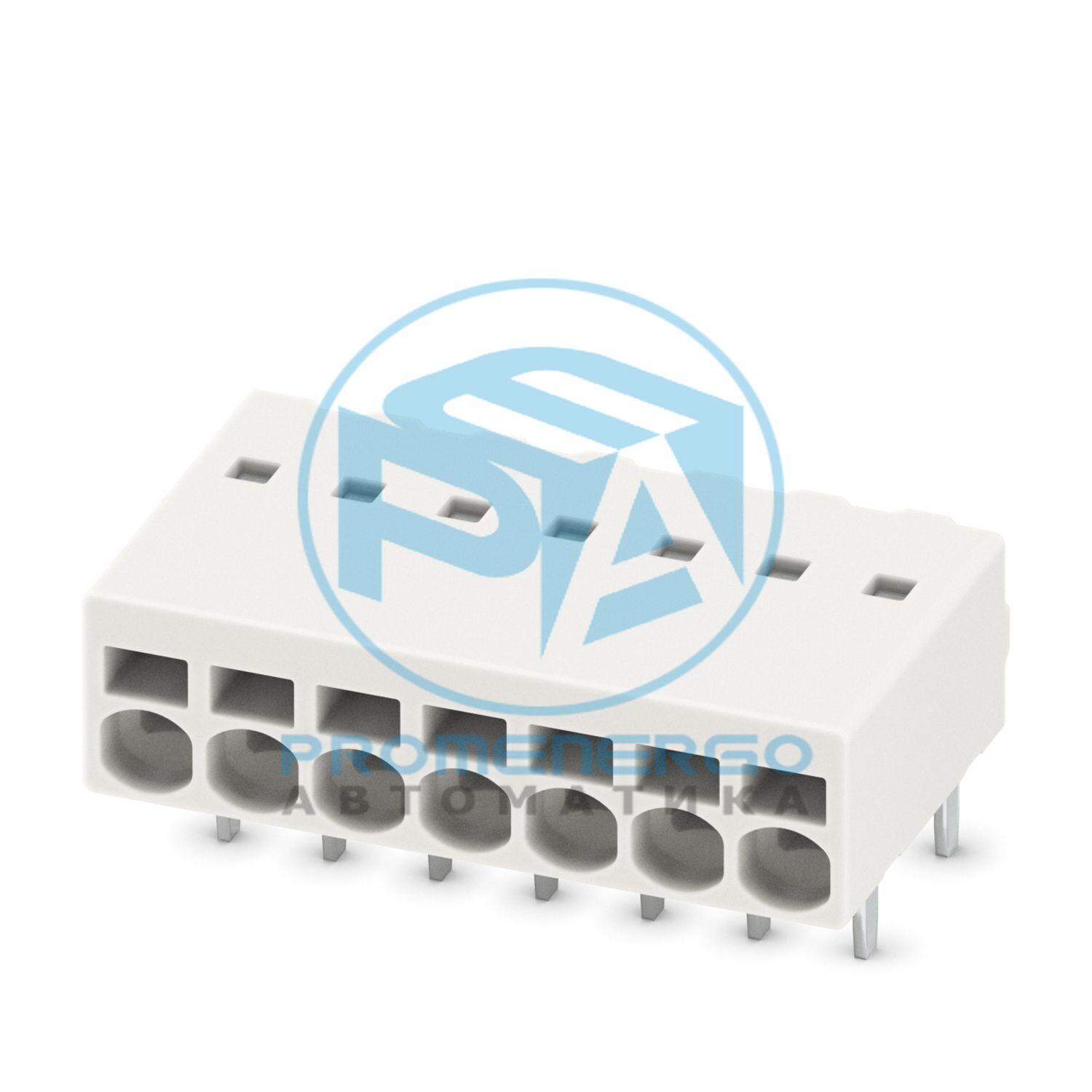

Клемма для печатной платы, номинальный ток: 6 А, номинальное напряжение (III/2): 160 В, номинальное сечение: 0,5 мм 2 , количество потенциалов: 7, количество рядов: 1, количество позиций в ряду: 7, ассортимент продукции: PTSM 0,5/..-H-THR WH, шаг: 2,5 мм, метод подключения: пружинное соединение Push-in, монтаж: пайка THR/волновая пайка, проводник/плата направление подключения: 0 °, цвет: сигнально-белый, Расположение выводов: Линейное расположение выводов, Вывод под пайку [P]: 2,1 мм, количество выводов под пайку на потенциал: 2, тип упаковки: лента шириной 32 мм
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
ПТСМ 0,5/..-H-THR WH
Линия продуктов
КОМБИКОН Клеммы XS
Тип
Компонент подходит для оплавления сквозных отверстий
Количество позиций
7
Подача
2,5 мм
Количество соединений
7
Количество строк
1
Количество потенциалов
7
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
2
Номинальный ток I Н
6 А
Номинальное напряжение U N
160 В
Номинальное напряжение (III/3)
80 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
Номинальное напряжение (III/2)
160 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
Номинальное напряжение (II/2)
320 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
Тип
Компонент подходит для оплавления сквозных отверстий
Номинальное сечение
0,5 мм2
Способ подключения
Пружинное соединение Push-in
Сечение проводника жесткое
0,14 мм2 ... 0,5 мм2
Сечение провода гибкое
0,2 мм2 ... 0,5 мм2 (поддерживается до 0,75 мм2, с длиной зачистки 7,5 мм и номинальным напряжением изоляции 32 В при III/2)
Сечение проводника AWG
26 ... 20
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 0,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 0,34 мм2 (возможно от 0,14 мм2, при использовании наконечника AI 0,14- 6 GY в сочетании с обжимными клещами CRIMPFOX 10T-F)
Цилиндрический калибр а х б/диаметр
- / 1,2 мм
Длина зачистки
6 мм
Тип крепления
Пайка THR/волновая пайка
Расположение контактов
Линейное крепление
Процесс
Оплавление/волновая пайка
Уровень чувствительности к влаге
МСЛ 1
Классификация температуры T c
260 °С
Циклы пайки в процессе оплавления
3
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
горячее лужение
Терминал на металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Зона пайки металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Цвет (корпус)
сигнальный белый (9003)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Габаритный чертеж
Подача
2,5 мм
Ширина [ш]
18 мм
Высота [ч]
7,1 мм
Длина [л]
10 мм
Установленная высота
5 мм
Длина вывода для пайки [P]
2,1 мм
Размеры штифта
0,3 х 0,8 мм
Расстояние между контактами
2,5 мм
Диаметр отверстия
1,2 мм
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
80 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
минимальное значение зазора - неоднородное поле (III/3)
1,5 мм
минимальный путь утечки (III/3)
2 мм
Номинальное напряжение изоляции (III/2)
160 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
минимальное значение зазора - неоднородное поле (III/2)
1,5 мм
минимальный путь утечки (III/2)
1,5 мм
Номинальное напряжение изоляции (II/2)
320 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
минимальное значение зазора - неоднородное поле (II/2)
1,5 мм
минимальный путь утечки (II/2)
1,6 мм
Температура окружающей среды (хранение/транспортировка)
