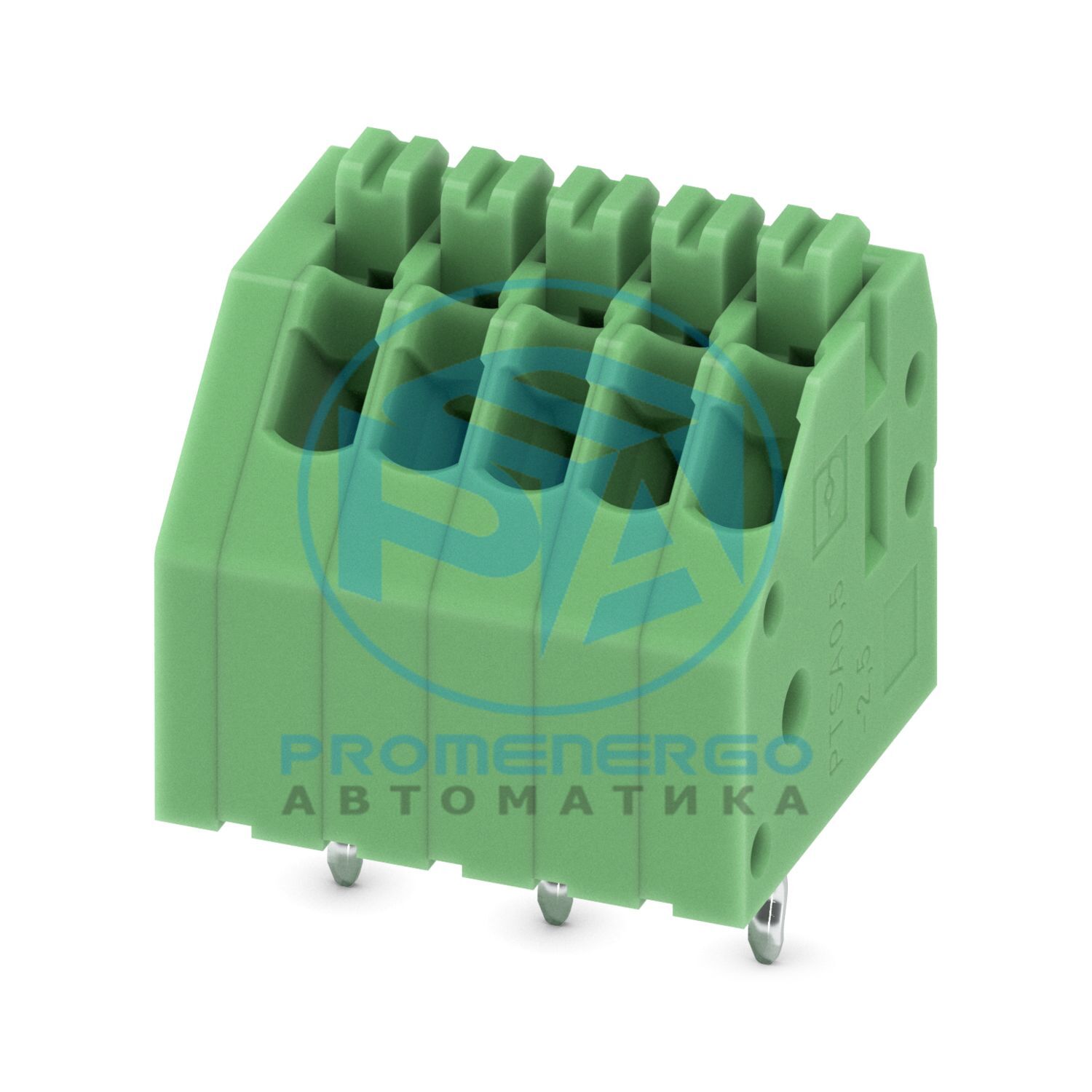

Клемма для печатной платы, номинальный ток: 2 А, номинальное напряжение (III/2): 250 В, номинальное сечение: 0,5 мм 2 , количество потенциалов: 5, количество рядов: 1, количество позиций в ряду: 5, ассортимент продукции: PTSA 0,5, шаг: 2,5 мм, метод подключения: Пружинное соединение Push-in, монтаж: пайка волной, направление подключения проводника/платы: 45 °, цвет: зеленый, расположение контактов: Зигзагообразный вывод M, Вывод под пайку [P]: 3,6 мм, количество выводов под пайку на потенциал: 1, тип упаковки: картонная упаковка. Ножки для пайки офсетные, двухрядные
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
ПТСА 0,5
Линия продуктов
КОМБИКОН Клеммы XS
Тип
терминальный блок для ПК
Количество позиций
5
Подача
2,5 мм
Количество соединений
5
Количество строк
1
Количество потенциалов
5
Расположение контактов
Зигзагообразное крепление M
Припаиваем контакты на потенциал
1
Номинальный ток I Н
2 А
Номинальное напряжение U N
250 В
Номинальное напряжение (III/3)
160 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
Номинальное напряжение (III/2)
250 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
Номинальное напряжение (II/2)
400 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
Тип
терминальный блок для ПК
Номинальное сечение
0,5 мм2
Способ подключения
Пружинное соединение Push-in
Сечение проводника жесткое
0,14 мм2 ... 0,5 мм2
Сечение провода гибкое
0,2 мм2 ... 0,5 мм2
Сечение проводника AWG
24 ... 20
Длина зачистки
9 мм
Тип крепления
Волновая пайка
Расположение контактов
Зигзагообразное крепление M
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
горячее лужение
Терминал на металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Зона пайки металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
2,5 мм
Ширина [ш]
14 мм
Высота [ч]
16,7 мм
Длина [л]
12 мм
Установленная высота
13,1 мм
Длина вывода для пайки [P]
3,6 мм
Размеры штифта
0,4 х 0,75 мм
Расстояние между контактами
2,5 мм
Диаметр отверстия
1 мм
Спецификация
МЭК 60998-2-2:1991-10
Результат
Тест пройден
Спецификация
МЭК 60998-2-2:1991-10
Результат
Тест пройден
Спецификация
МЭК 60998-2-2:1991-10
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,14 мм2 / сплошной / > 7 Н
Спецификация
МЭК 60998-2-1:1990-04
Требование испытания на повышение температуры
Повышение температуры <= 45 К
Спецификация
МЭК 60998-2-2:1991-10
Сопротивление изоляции, соседние позиции
10 9 Ohm
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
160 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
минимальное значение зазора - неоднородное поле (III/3)
1,5 мм
минимальный путь утечки (III/3)
2 мм
Номинальное напряжение изоляции (III/2)
250 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
минимальное значение зазора - неоднородное поле (III/2)
1,5 мм
минимальный путь утечки (III/2)
1,5 мм
Номинальное напряжение изоляции (II/2)
400 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
минимальное значение зазора - неоднородное поле (II/2)
1,5 мм
минимальный путь утечки (II/2)
2 мм
Спецификация
МЭК 60068-2-6:1995-03
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60998-2-2:1991-10
Температура
850 °С
Время воздействия
5 с
Температура окружающей среды (хранение/транспортировка)
