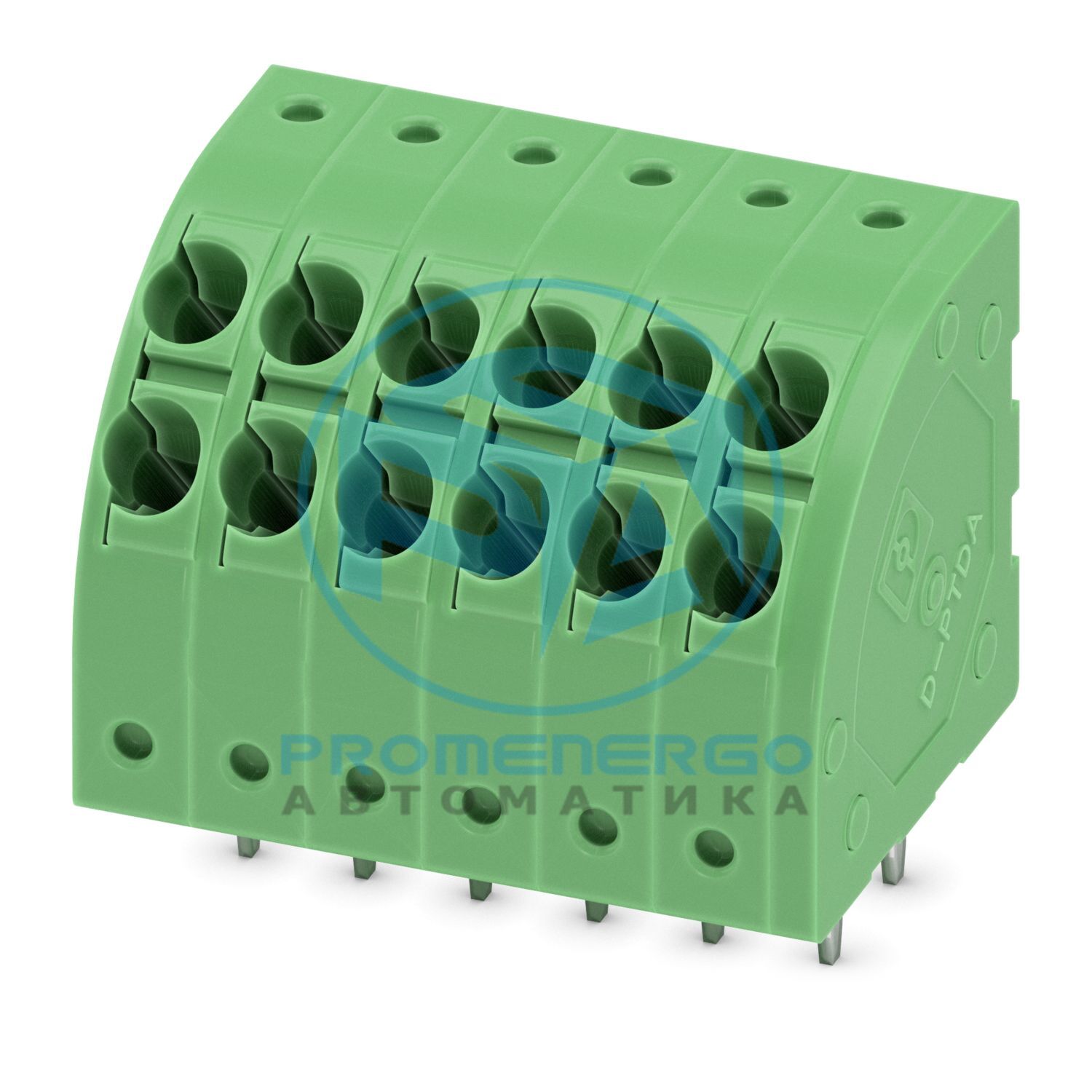

PTDA 1,5/ 6-3,5 - клеммная колодка для печатной платы
PTDA 1,5/ 6-3,5 - клеммная колодка для печатной платы
Клемма для печатной платы, номинальный ток: 17,5 А, номинальное напряжение (III/2): 240 В, номинальное сечение: 1,5 мм 2 , количество потенциалов: 6, количество рядов: 1, количество позиций в ряду: 6, ассортимент продукции: PTDA 1,5/, шаг: 3,5 мм, метод подключения: пружинное соединение Push-in, монтаж: волновая пайка, направление подключения проводника/платы: 45 °, цвет: зеленый, Расположение выводов: Линейное расположение выводов, Вывод под пайку [P]: 3,5 мм, количество выводов под пайку на потенциал: 2, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
ПТДА 1,5/
Линия продуктов
КОМБИКОН Клеммы S
Количество позиций
6
Подача
3,5 мм
Количество соединений
12
Количество строк
1
Количество потенциалов
6
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
2
Номинальный ток I Н
17,5 А
Номинальное напряжение U N
240 В
Номинальное напряжение (III/3)
200 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
Номинальное напряжение (III/2)
240 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
Номинальное напряжение (II/2)
400 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
Номинальное сечение
1,5 мм2
Способ подключения
Пружинное соединение Push-in
Сечение проводника жесткое
0,2 мм2 ... 1,5 мм2
Сечение провода гибкое
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,5 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,5 мм2 ... 0,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 0,5 мм2
Длина зачистки
10 мм
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Терминал на металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Зона пайки металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
3,5 мм
Ширина [ш]
22,4 мм
Высота [ч]
19,5 мм
Длина [л]
16 мм
Установленная высота
16 мм
Длина вывода для пайки [P]
3,5 мм
Размеры штифта
1 х 0,4 мм
Расстояние между контактами
3,5 мм
Диаметр отверстия
1,3 мм
Спецификация
МЭК 60998-2-2:2002-12
Результат
Тест пройден
Спецификация
МЭК 60998-2-2:2002-12
Результат
Тест пройден
Спецификация
МЭК 60998-2-2:2002-12
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,2 мм2 / сплошной / > 10 Н
Спецификация
МЭК 60998-2-2:2002-12
Результат
Тест пройден
Спецификация
МЭК 60947-7-4:2019-01
Требование испытания на повышение температуры
Сумма температуры окружающей среды и повышения температуры клеммного блока печатной платы не должна превышать верхний предел температуры.
Спецификация
МЭК 60998-1:2002-12
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
200 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
минимальное значение зазора - неоднородное поле (III/3)
1,5 мм
минимальный путь утечки (III/3)
2,5 мм
Номинальное напряжение изоляции (III/2)
240 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
минимальное значение зазора - неоднородное поле (III/2)
1,5 мм
минимальный путь утечки (III/2)
1,25 мм
Номинальное напряжение изоляции (II/2)
400 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
минимальное значение зазора - неоднородное поле (II/2)
1,5 мм
минимальный путь утечки (II/2)
2 мм
Спецификация
МЭК 60068-2-6:1995-03
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60998-1:2002-12
Температура
850 °С
Время воздействия
5 с
Температура окружающей среды (хранение/транспортировка)
