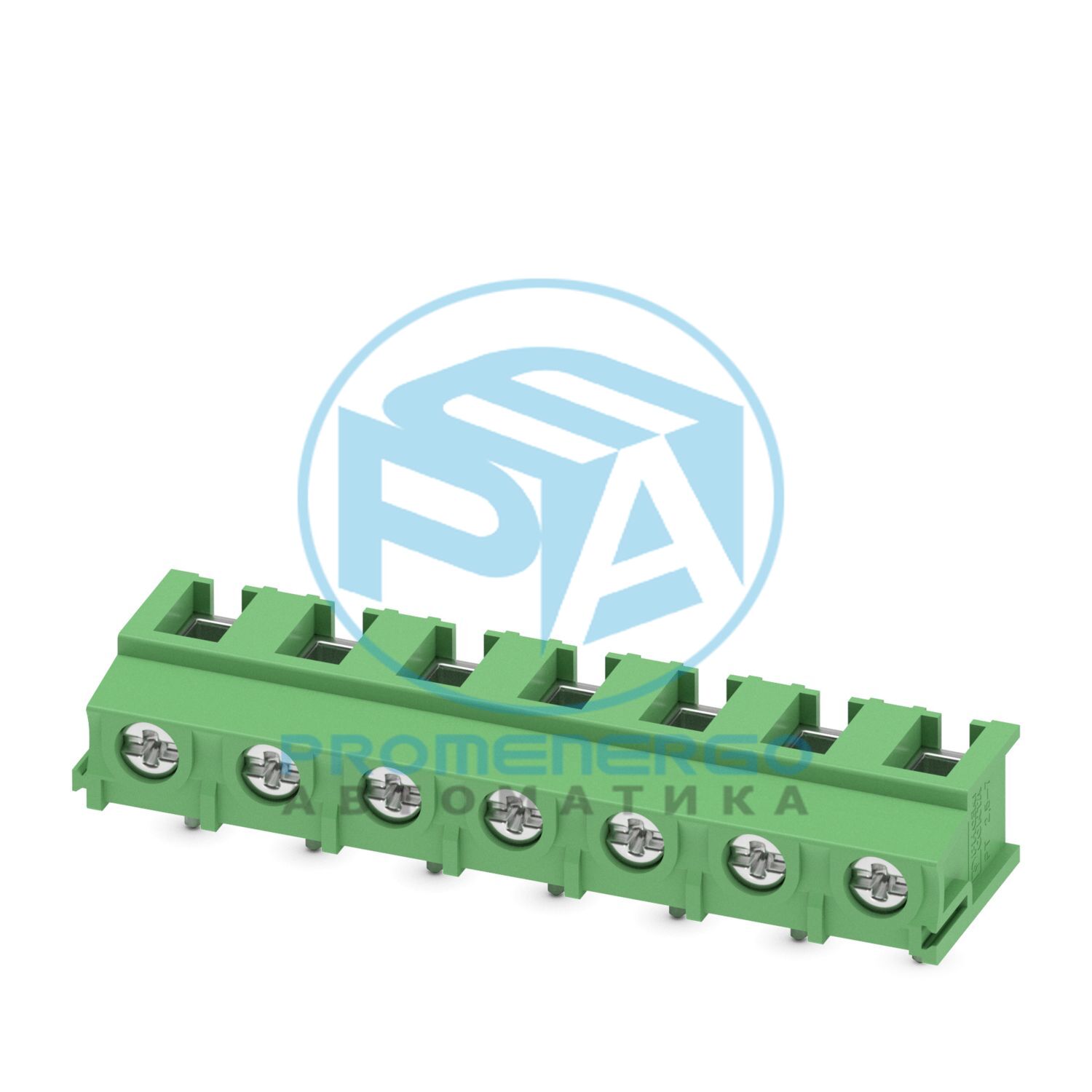

PT 2,5/ 7-7,5-В - клеммная колодка для печатной платы
PT 2,5/ 7-7,5-В - клеммная колодка для печатной платы
Клемма для печатной платы, номинальный ток: 32 А, номинальное напряжение (III/2): 800 В, номинальное сечение: 2,5 мм 2 , количество потенциалов: 7, количество рядов: 1, количество позиций в ряду: 7, ассортимент продукции: PT 2,5/..-V, шаг: 7,5 мм, метод подключения: Винтовое соединение с защитой провода, монтаж: Волновая пайка, направление подключения проводника/платы: 90 °, цвет: зеленый, Расположение выводов: Линейное расположение выводов, Вывод под пайку [P]: 4,1 мм, Количество выводов под пайку на потенциал: 1, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
ПТ 2,5/..-В
Линия продуктов
КОМБИКОН Клеммы М
Тип
терминальный блок для ПК
Количество позиций
7
Подача
7,5 мм
Количество соединений
7
Количество строк
1
Количество потенциалов
7
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
1
Номинальный ток I Н
32 А
Номинальное напряжение U N
800 В
Номинальное напряжение (III/3)
500 В
Номинальное импульсное напряжение (III/3)
6 кВ
Номинальное напряжение (III/2)
800 В
Номинальное импульсное напряжение (III/2)
6 кВ
Номинальное напряжение (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
Тип
терминальный блок для ПК
Номинальное сечение
2,5 мм2
Способ подключения
Винтовое соединение с защитой провода
Сечение проводника жесткое
0,5 мм2 ... 4 мм2
Сечение провода гибкое
0,5 мм2 ... 4 мм2
Сечение проводника AWG
20 ... 10
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,5 мм2 ... 2,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,5 мм2 ... 2,5 мм2
2 провода одинакового сечения, жесткие
0,5 мм2 ... 1,5 мм2
2 гибких провода одинакового сечения
0,5 мм2 ... 1,5 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,5 мм2 ... 0,75 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 1,5 мм2
Длина зачистки
6,5 мм
Момент затяжки
0,45 Нм...0,5 Нм
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Терминал на металлической поверхности (верхний слой)
Олово (3-12 мкм Sn)
Контактная точка металлической поверхности (средний слой)
Никель (1,5-4 мкм Ni)
Зона пайки металлической поверхности (верхний слой)
Олово (3-12 мкм Sn)
Зона пайки металлической поверхности (средний слой)
Никель (1,5-4 мкм Ni)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
7,5 мм
Ширина [ш]
52,5 мм
Высота [ч]
13,1 мм
Длина [л]
13,5 мм
Установленная высота
9 мм
Длина вывода для пайки [P]
4,1 мм
Размеры штифта
? 1 мм
Расстояние между контактами
7,5 мм
Диаметр отверстия
1,3 мм
Спецификация
МЭК 60998-2-1:2002-12
Результат
Тест пройден
Спецификация
МЭК 60998-2-1:2002-12
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,5 мм2 / сплошной / > 20 Н
Спецификация
МЭК 60998-2-1:2002-12
Спецификация
МЭК 60998-1:2002-12
Требование испытания на повышение температуры
Повышение температуры <= 45 К
Спецификация
МЭК 60998-1:2002-12
Сопротивление изоляции, соседние позиции
10 9 Ohm
Спецификация
МЭК 60947-1:2007-06 + А1:2010-12 + А2:2014-09
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
500 В
Номинальное импульсное напряжение (III/3)
6 кВ
минимальное значение зазора - неоднородное поле (III/3)
5,5 мм
минимальный путь утечки (III/3)
6,3 мм
Примечание по поперечному сечению подключения
С подключенным проводом 4 мм2 (многопроволочным).
Номинальное напряжение изоляции (III/2)
800 В
Номинальное импульсное напряжение (III/2)
6 кВ
минимальное значение зазора - неоднородное поле (III/2)
5,5 мм
минимальный путь утечки (III/2)
5,5 мм
Номинальное напряжение изоляции (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
минимальное значение зазора - неоднородное поле (II/2)
5,5 мм
минимальный путь утечки (II/2)
5,5 мм
Спецификация
МЭК 60068-2-6:1995-03
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60998-1:2002-12
Температура
850 °С
Время воздействия
5 с
Температура окружающей среды (хранение/транспортировка)
