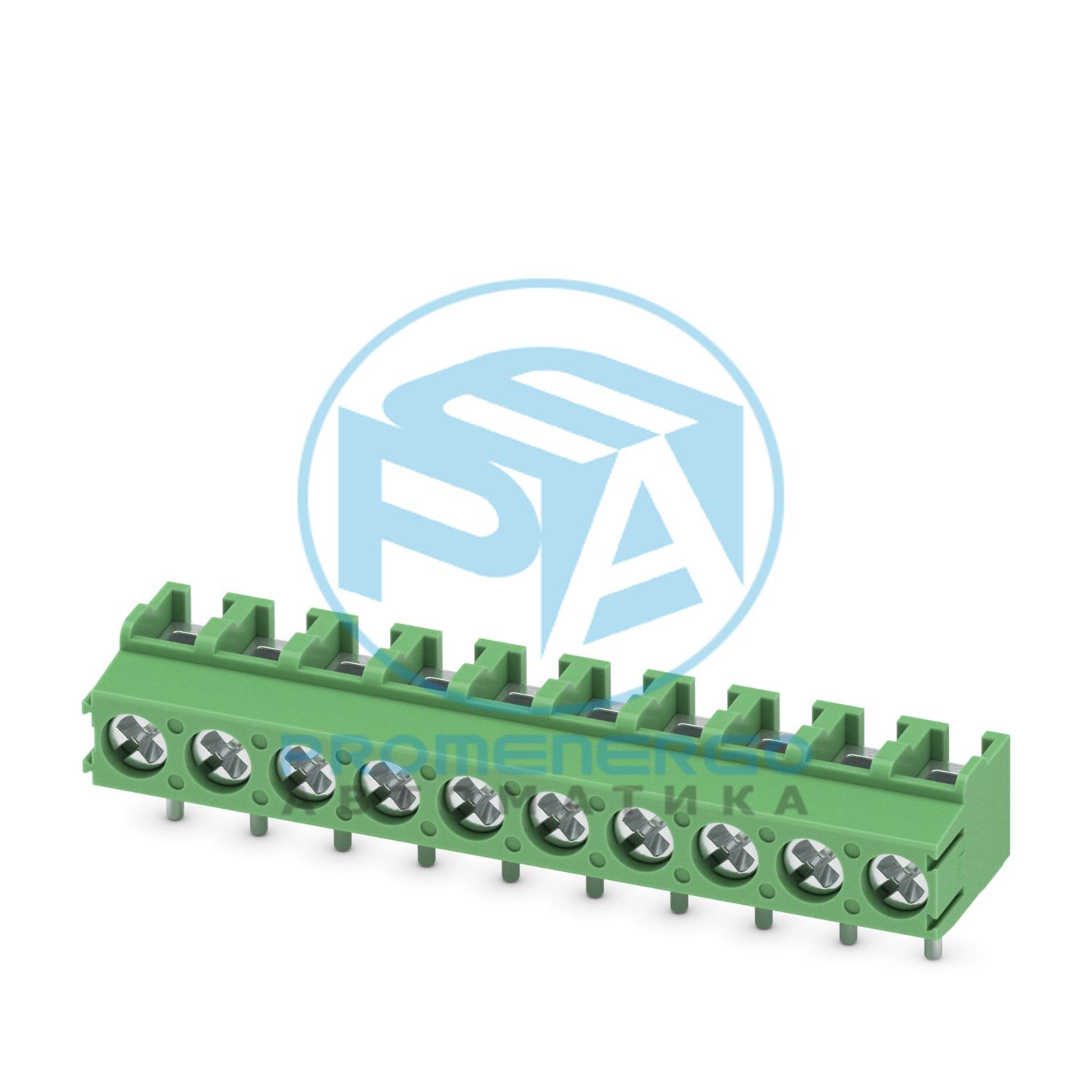

PT 1,5/10-5,0-В - клеммная колодка для печатной платы
PT 1,5/10-5,0-В - клеммная колодка для печатной платы
Клемма для печатной платы, номинальный ток: 17,5 А, номинальное напряжение (III/2): 400 В, номинальное сечение: 1,5 мм 2 , количество потенциалов: 10, количество рядов: 1, количество позиций в ряду: 10, ассортимент продукции: PT 1,5/..-V, шаг: 5 мм, метод подключения: Винтовое соединение с защитой провода, монтаж: Пайка волной, направление подключения проводника/платы: 90 °, цвет: зеленый, Расположение выводов: Линейное расположение выводов, Вывод под пайку [P]: 3,5 мм, Количество выводов под пайку на потенциал: 1, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
ПТ 1,5/..-В
Линия продуктов
КОМБИКОН Клеммы S
Тип
терминальный блок для ПК
Количество позиций
10
Подача
5 мм
Количество соединений
10
Количество строк
1
Количество потенциалов
10
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
1
Номинальный ток I Н
17,5 А
Номинальное напряжение U N
400 В
Номинальное напряжение (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное напряжение (III/2)
400 В
Номинальное импульсное напряжение (III/2)
4 кВ
Номинальное напряжение (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
Тип
терминальный блок для ПК
Номинальное сечение
1,5 мм2
Способ подключения
Винтовое соединение с защитой провода
Сечение проводника жесткое
0,2 мм2 ... 2,5 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
26 ... 14
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 1,5 мм2
2 провода одинакового сечения, жесткие
0,2 мм2 ... 0,75 мм2
2 гибких провода одинакового сечения
0,2 мм2 ... 0,75 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,25 мм2 ... 0,34 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 0,75 мм2
Длина зачистки
5 мм
Момент затяжки
0,35 Нм...0,4 Нм
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Терминал на металлической поверхности (верхний слой)
Олово (3-12 мкм Sn)
Контактная точка металлической поверхности (средний слой)
Никель (1,5-4 мкм Ni)
Зона пайки металлической поверхности (верхний слой)
Олово (3-12 мкм Sn)
Зона пайки металлической поверхности (средний слой)
Никель (1,5-4 мкм Ni)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Примечание по применению
Для безопасного соединения проводов всегда соблюдайте определенный момент затяжки. В частности, в случае клемм для печатных плат с двумя или тремя позициями отдельный штифт для пайки для каждой точки контакта не может компенсировать это. Поэтому при подключении проводов клеммные колодки необходимо поддерживать (держать одной рукой, опираясь на корпус).
Габаритный чертеж
Подача
5 мм
Ширина [ш]
50 мм
Высота [ч]
12,5 мм
Длина [л]
11,4 мм
Установленная высота
9 мм
Длина вывода для пайки [P]
3,5 мм
Размеры штифта
? 1 мм
Расстояние между контактами
5 мм
Диаметр отверстия
1,3 мм
Спецификация
МЭК 60998-2-1:1990-04
Результат
Тест пройден
Спецификация
МЭК 60998-2-1:1990-04
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,2 мм2 / сплошной / > 10 Н
Спецификация
МЭК 60998-2-1:1990-04
Спецификация
МЭК 60998-2-1:1990-04
Требование испытания на повышение температуры
Повышение температуры <= 45 К
Спецификация
МЭК 60998-2-1:1990-04
Сопротивление изоляции, соседние позиции
10 9 Ohm
Спецификация
МЭК 60947-1:2007-06 + А1:2010-12 + А2:2014-09
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
минимальное значение зазора - неоднородное поле (III/3)
3 мм
минимальный путь утечки (III/3)
3,2 мм
Примечание по поперечному сечению подключения
С подключенным проводом 2,5 мм2 (жестким).
Номинальное напряжение изоляции (III/2)
400 В
Номинальное импульсное напряжение (III/2)
4 кВ
минимальное значение зазора - неоднородное поле (III/2)
3 мм
минимальный путь утечки (III/2)
3 мм
Номинальное напряжение изоляции (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
минимальное значение зазора - неоднородное поле (II/2)
3 мм
минимальный путь утечки (II/2)
3,2 мм
Спецификация
МЭК 60068-2-6:1995-03
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60998-2-1:1990-04
Температура
850 °С
Время воздействия
5 с
Температура окружающей среды (хранение/транспортировка)
