МККДСНХ 1,5/ 2-5,08 - Клеммная колодка для печатной платы

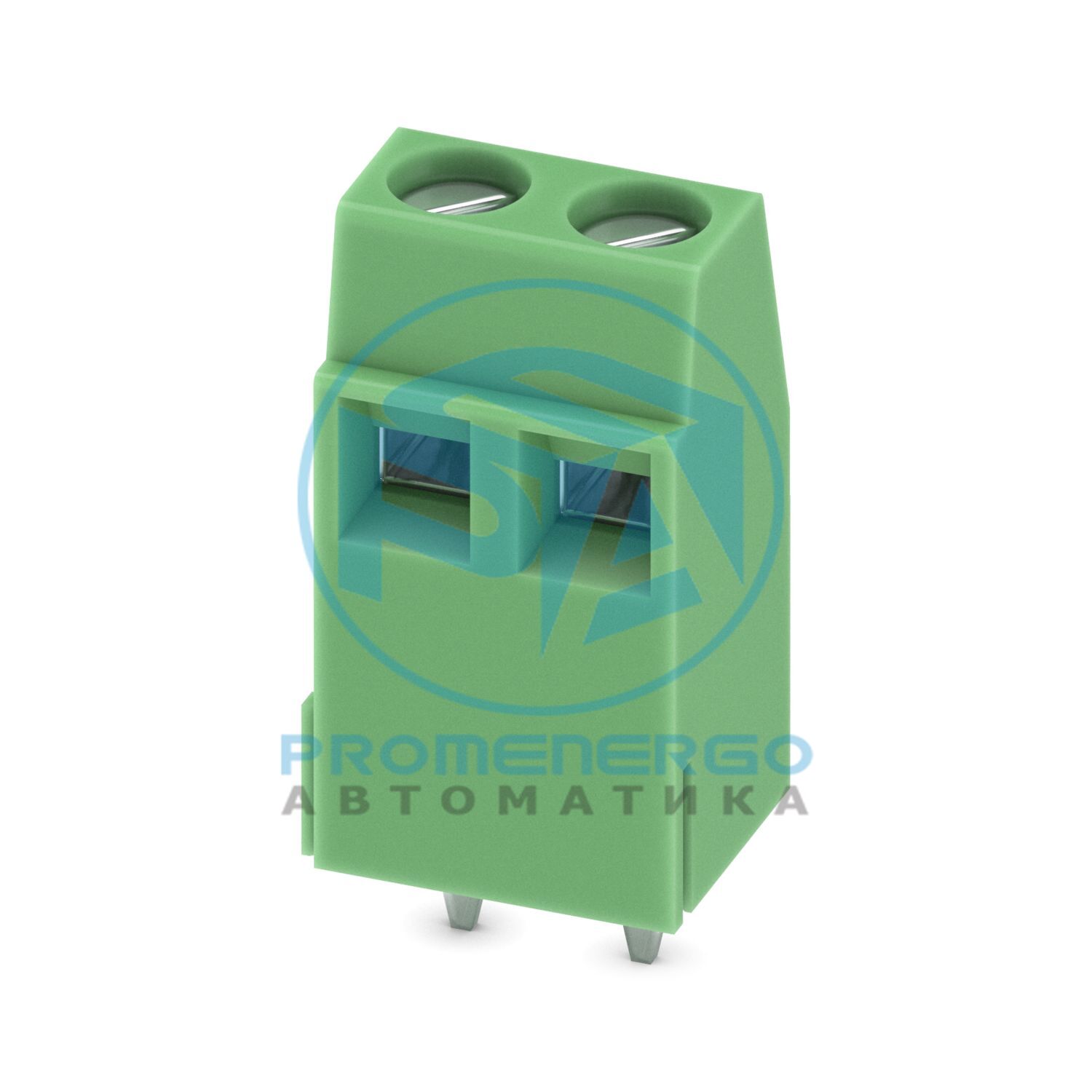

Клемма для печатной платы, номинальный ток: 13,5 А, номинальное напряжение (III/2): 400 В, номинальное сечение: 1,5 мм 2 , количество потенциалов: 2, количество рядов: 1, количество позиций в ряду: 2, ассортимент продукции: МККДСНХ 1,5, шаг: 5,08 мм, метод подключения: Винтовое соединение с натяжной втулкой, форма головки винтов: L Шлиц, монтаж: пайка волной, Направление подключения проводника/платы: 0 °, цвет: зеленый, Расположение выводов: Линейное расположение выводов, Вывод под пайку [P]: 3,5 мм, количество выводов под пайку на каждый потенциал: 1, тип упаковки: картонная упаковка. Статью можно выровнять для создания разных номеров. позиций!

Технические характеристики

Тип продуктаКлеммный блок для печатной платы
Семейство продуктовМККДСНХ 1,5
Линия продуктовКОМБИКОН Клеммы S
ТипКлеммный блок ПК можно выравнивать
Количество позиций2
Подача5,08 мм
Количество соединений2
Количество строк1
Количество потенциалов2
Расположение контактовЛинейное крепление
Припаиваем контакты на потенциал1
Номинальный ток I Н13,5 А
Номинальное напряжение U N400 В
Номинальное напряжение (III/3)250 В
Номинальное импульсное напряжение (III/3)4 кВ
Номинальное напряжение (III/2)400 В
Номинальное импульсное напряжение (III/2)4 кВ
Номинальное напряжение (II/2)630 В
Номинальное импульсное напряжение (II/2)4 кВ
ТипКлеммный блок ПК можно выравнивать
Номинальное сечение1,5 мм2
Способ подключенияВинтовое соединение с натяжной втулкой
Сечение проводника жесткое0,14 мм2 ... 1,5 мм2
Сечение провода гибкое0,14 мм2 ... 1,5 мм2
Сечение проводника AWG26 ... 16
Сечение провода, гибкий, с наконечником, без пластиковой втулки0,25 мм2 ... 1 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой0,25 мм2 ... 1,5 мм2
2 провода одинакового сечения, жесткие0,14 мм2 ... 0,75 мм2
2 гибких провода одинакового сечения0,14 мм2 ... 0,75 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки0,25 мм2 ... 0,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой0,5 мм2 ... 1 мм2 (1-й уровень: 0,5 мм2 ... 1 мм2 / 2-й уровень: 0,5 мм2)
Длина зачистки6 мм
Головка винта в форме приводаПрорезной (L)
Момент затяжки0,5 Нм...0,6 Нм
Тип крепленияВолновая пайка
Расположение контактовЛинейное крепление
ПримечаниеСоответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материалМедный сплав
Характеристики поверхностилуженый
Терминал на металлической поверхности (верхний слой)Олово (5-7 мкм Sn)
Контактная точка металлической поверхности (средний слой)Никель (2-3 мкм Ni)
Зона пайки металлической поверхности (верхний слой)Олово (5-7 мкм Sn)
Зона пайки металлической поверхности (средний слой)Никель (2-3 мкм Ni)
Цвет (корпус)зеленый (6021)
Изоляционный материалПенсильвания
Группа изоляционных материаловя
CTI согласно IEC 60112600
Класс воспламеняемости согласно UL 94.В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13775
Температура испытания на давление шара согласно EN 60695-10-2.125 °С

Габаритный чертеж

Подача5,08 мм
Ширина [ш]10,16 мм
Высота [ч]22,57 мм
Длина [л]8,53 мм
Установленная высота19,07 мм
Длина вывода для пайки [P]3,5 мм
Размеры штифта0,5 х 1 мм
Диаметр отверстия1,3 мм
СпецификацияМЭК 60998-2-1:2002-12
РезультатТест пройден
СпецификацияМЭК 60998-2-1:2002-12
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение0,14 мм2 / сплошной / > 10 Н
СпецификацияМЭК 60998-2-1:2002-12
СпецификацияМЭК 60998-1:2002-12
Требование испытания на повышение температурыПовышение температуры <= 45 К
СпецификацияМЭК 60998-1:2002-12
Сопротивление изоляции, соседние позиции10 9 Ohm
СпецификацияМЭК 60664-1:2007-04
Группа изоляционных материаловя
Сравнительный индекс отслеживания (IEC 60112)КТИ 600
Номинальное напряжение изоляции (III/3)250 В
Номинальное импульсное напряжение (III/3)4 кВ
минимальное значение зазора - неоднородное поле (III/3)3 мм
минимальный путь утечки (III/3)3,2 мм
Примечание по поперечному сечению подключенияС подключенным проводом 1,5 мм2 (жестким).
Номинальное напряжение изоляции (III/2)400 В
Номинальное импульсное напряжение (III/2)4 кВ
минимальное значение зазора - неоднородное поле (III/2)3 мм
минимальный путь утечки (III/2)3 мм
Номинальное напряжение изоляции (II/2)630 В
Номинальное импульсное напряжение (II/2)4 кВ
минимальное значение зазора - неоднородное поле (II/2)3 мм
минимальный путь утечки (II/2)3,2 мм
СпецификацияМЭК 60068-2-6:1995-03
Частота10-150-10 Гц
Скорость развертки1 октава/мин
Амплитуда0,35 мм (10 Гц...60,1 Гц)
Ускорение5г (60,1 Гц...150 Гц)
Продолжительность теста на ось2,5 часа
Направления испытанийОсь X, Y и Z
СпецификацияМЭК 60998-1:2002-12
Температура850 °С
Время воздействия5 с
Температура окружающей среды (хранение/транспортировка)-40 °С ... 70 °С
Относительная влажность (хранение/транспортировка)30 % ... 70 %
Температура окружающей среды (сборка)-5 °С ... 100 °С
Температура окружающей среды (рабочая)-40 °C ... 100 °C (в зависимости от кривой допустимой токовой нагрузки/снижения характеристик)
Тип упаковкиупаковано в картон
Номер позиции1731828
Упаковочная единица50 шт.
Минимальный объем заказа50 шт.
Ключ продажАА
Ключ продуктаААЛФДЖН
GTIN4017918122492
Вес за штуку (включая упаковку)2765 г
Вес за штуку (без упаковки)2,365 г
Номер таможенного тарифа85369010
Страна происхожденияКитай
ЭКЛАСС-13.027460101
ЭКЛАСС-15.027460101
ЭТИМ 10.0EC002643
СПСК 21.039121400
Винтовое соединение300 В
2 проводника одинакового сечения300 В
Винтовое соединение300 В
2 проводника одинакового сечения300 В
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
