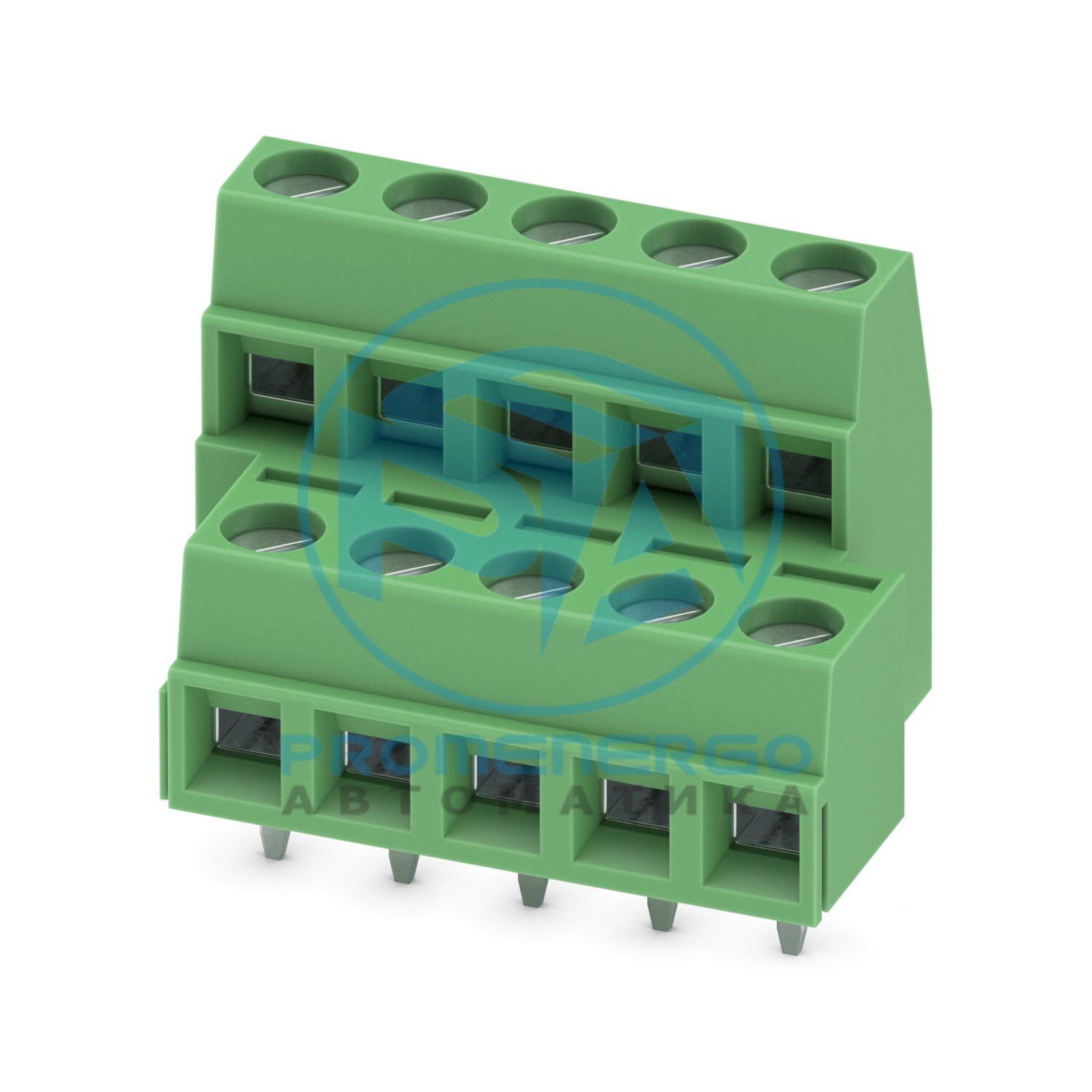

МККДСН 1,5/ 5 - Клеммная колодка для печатной платы

Клемма для печатной платы, номинальный ток: 13,5 А, номинальное напряжение (III/2): 400 В, номинальное сечение: 1,5 мм 2 , количество потенциалов: 10, количество рядов: 2, количество позиций в ряду: 5, ассортимент продукции: MKKDSN 1,5, шаг: 5 мм, метод подключения: Винтовое соединение с натяжной втулкой, форма головки винта: L Шлиц, монтаж: пайка волновой пайкой, соединение проводника/платы направление: 0 °, цвет: зеленый, Расположение выводов: Линейное расположение выводов, Вывод под пайку [P]: 3,5 мм, количество выводов под пайку на потенциал: 1, тип упаковки: картонная упаковка. Статью можно выровнять для создания разных номеров. позиций!

Технические характеристики

Тип продуктаКлеммный блок для печатной платы
Семейство продуктовМККДСН 1,5
Линия продуктовКОМБИКОН Клеммы S
ТипКлеммный блок ПК можно выравнивать
Количество позиций5
Подача5 мм
Количество соединений10
Количество строк2
Количество потенциалов10
Расположение контактовЛинейное крепление
Припаиваем контакты на потенциал1
Номинальный ток I Н13,5 А
Номинальное напряжение U N400 В
Номинальное напряжение (III/3)250 В
Номинальное импульсное напряжение (III/3)4 кВ
Номинальное напряжение (III/2)400 В
Номинальное импульсное напряжение (III/2)4 кВ
Номинальное напряжение (II/2)630 В
Номинальное импульсное напряжение (II/2)4 кВ
ТипКлеммный блок ПК можно выравнивать
Номинальное сечение1,5 мм2
Способ подключенияВинтовое соединение с натяжной втулкой
Сечение проводника жесткое0,14 мм2 ... 1,5 мм2
Сечение провода гибкое0,14 мм2 ... 1,5 мм2
Сечение проводника AWG26 ... 16
Сечение провода, гибкий, с наконечником, без пластиковой втулки0,25 мм2 ... 1 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой0,25 мм2 ... 1,5 мм2
2 провода одинакового сечения, жесткие0,14 мм2 ... 0,75 мм2
2 гибких провода одинакового сечения0,14 мм2 ... 0,75 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки0,25 мм2 ... 0,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой0,5 мм2 ... 1 мм2 (1-й уровень: 0,5 мм2 ... 1 мм2 / 2-й уровень: 0,5 мм2)
Длина зачистки6 мм
Головка винта в форме приводаПрорезной (L)
Момент затяжки0,5 Нм...0,6 Нм
Тип крепленияВолновая пайка
Расположение контактовЛинейное крепление
ПримечаниеСоответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материалМедный сплав
Характеристики поверхностилуженый
Терминал на металлической поверхности (верхний слой)Олово (5-7 мкм Sn)
Контактная точка металлической поверхности (средний слой)Никель (2-3 мкм Ni)
Зона пайки металлической поверхности (верхний слой)Олово (5-7 мкм Sn)
Зона пайки металлической поверхности (средний слой)Никель (2-3 мкм Ni)
Цвет (корпус)зеленый (6021)
Изоляционный материалПенсильвания
Группа изоляционных материаловя
CTI согласно IEC 60112600
Класс воспламеняемости согласно UL 94.В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13775
Температура испытания на давление шара согласно EN 60695-10-2.125 °С

Габаритный чертеж

Подача5 мм
Ширина [ш]27,5 мм
Высота [ч]22,6 мм
Длина [л]18,3 мм
Установленная высота19,1 мм
Длина вывода для пайки [P]3,5 мм
Размеры штифта0,5 х 1 мм
Расстояние между контактами10 мм
Диаметр отверстия1,3 мм
СпецификацияМЭК 60999-1:1999-11
РезультатТест пройден
СпецификацияМЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение0,14 мм2 / сплошной / > 10 Н
СпецификацияМЭК 60947-7-4:2019-01
Требование испытания на повышение температурыСумма температуры окружающей среды и повышения температуры клеммного блока печатной платы не должна превышать верхний предел температуры.
СпецификацияМЭК 60947-7-4:2019-01
СпецификацияМЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции> 5 МОм
СпецификацияМЭК 60947-1:2007-06 + А1:2010-12 + А2:2014-09
Группа изоляционных материаловя
Сравнительный индекс отслеживания (IEC 60112)КТИ 600
Номинальное напряжение изоляции (III/3)250 В
Номинальное импульсное напряжение (III/3)4 кВ
минимальное значение зазора - неоднородное поле (III/3)3 мм
минимальный путь утечки (III/3)3,2 мм
Примечание по поперечному сечению подключенияС подключенным проводом 1,5 мм2 (жестким).
Номинальное напряжение изоляции (III/2)400 В
Номинальное импульсное напряжение (III/2)4 кВ
минимальное значение зазора - неоднородное поле (III/2)3 мм
минимальный путь утечки (III/2)3 мм
Номинальное напряжение изоляции (II/2)630 В
Номинальное импульсное напряжение (II/2)4 кВ
минимальное значение зазора - неоднородное поле (II/2)3 мм
минимальный путь утечки (II/2)3,2 мм
СпецификацияМЭК 60068-2-6:2007-12
Частота10-150-10 Гц
Скорость развертки1 октава/мин
Амплитуда0,35 мм (10 Гц...60,1 Гц)
Ускорение5г (60,1 Гц...150 Гц)
Продолжительность теста на ось2,5 часа
Направления испытанийОсь X, Y и Z
СпецификацияМЭК 60695-2-10:2013-04
Температура850 °С
Время воздействия5 с
СпецификацияМЭК 60947-7-4:2019-01
Температура окружающей среды (хранение/транспортировка)-40 °С ... 70 °С
Относительная влажность (хранение/транспортировка)30 % ... 70 %
Температура окружающей среды (сборка)-5 °С ... 100 °С
Температура окружающей среды (рабочая)-40 °C ... 105 °C (в зависимости от кривой допустимой нагрузки/снижения характеристик)
Тип упаковкиупаковано в картон
Номер позиции1726121
Упаковочная единица50 шт.
Минимальный объем заказа50 шт.
Ключ продажАА
Ключ продуктаААЛФИК
GTIN4017918025397
Вес за штуку (включая упаковку)11 524 г
Вес за штуку (без упаковки)11,5 г
Номер таможенного тарифа85369010
Страна происхожденияКитай
ЭКЛАСС-13.027460101
ЭКЛАСС-15.027460101
ЭТИМ 10.0EC002643
СПСК 21.039121400
Винтовое соединение300 В
2 проводника одинакового сечения300 В
Винтовое соединение300 В
2 проводника одинакового сечения300 В
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
