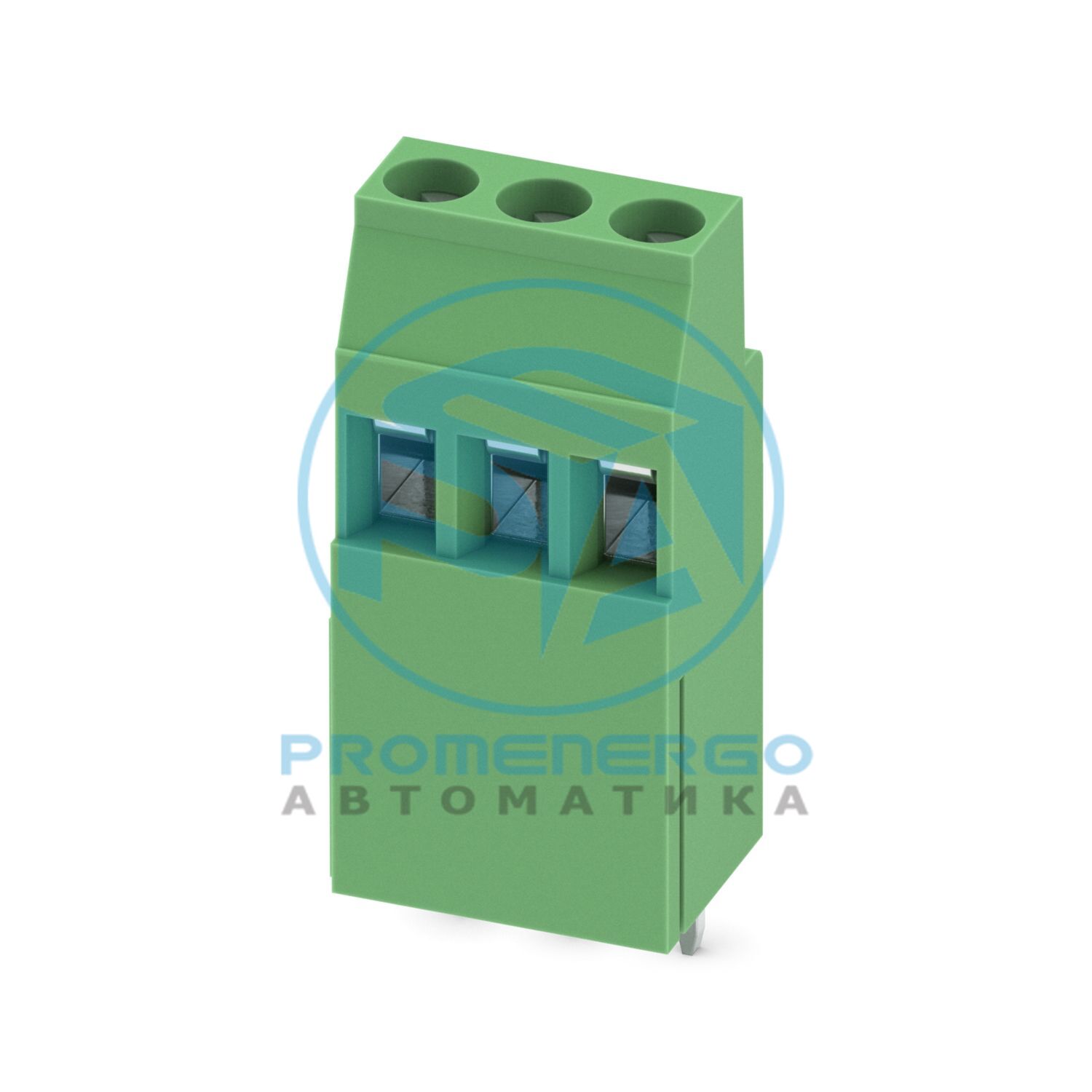

MKKDSH 3/ 3-EX - Клеммная колодка для печатной платы
MKKDSH 3/ 3-EX - Клеммная колодка для печатной платы
Клемма для печатной платы, номинальный ток: 20 А, номинальное сечение: 2,5 мм 2 , количество потенциалов: 3, количество рядов: 1, количество позиций в ряду: 3, ассортимент продукции: MKKDSH 3-EX, шаг: 5 мм, метод подключения: Винтовое соединение с натяжной втулкой, форма головки винта: L Шлиц, монтаж: Волновая пайка, направление подключения проводника/платы: 0 °, цвет: зеленый, Расположение контактов: Линейное штыревое соединение, Вывод под пайку [P]: 5 мм, количество выводов под пайку на потенциал: 1, вид упаковки: картонная упаковка. Статью можно выровнять для создания разных номеров. позиций!
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
МККДШ 3-ЕХ
Линия продуктов
КОМБИКОН Клеммы М
Тип
Клеммный блок ПК можно выравнивать
Количество позиций
3
Подача
5 мм
Количество соединений
3
Количество строк
1
Количество потенциалов
3
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
1
Номинальный ток I Н
20 А
Номинальное напряжение U N
176 В
Номинальный ток/сечение проводника
20 А/2,5 мм2
Идентификация
0344? II 2GD / Ex eb IIC Gb
Сертификат проверки типа ЕС
КЕМА 01ATEX2130 У
сертификат МЭКЕх
IECEx КЕМ 07.0019 У
Тип
Клеммный блок ПК можно выравнивать
Номинальное сечение
2,5 мм2
Способ подключения
Винтовое соединение с натяжной втулкой
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 12
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 2,5 мм2
2 провода одинакового сечения, жесткие
0,2 мм2 ... 1,5 мм2
2 гибких провода одинакового сечения
0,2 мм2 ... 1,5 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,25 мм2 ... 0,75 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 1,5 мм2
Длина зачистки
7 мм
Головка винта в форме привода
Прорезной (L)
Момент затяжки
0,5 Нм...0,6 Нм
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Терминал на металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Зона пайки металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Примечание по применению
Для безопасного соединения проводов всегда соблюдайте определенный момент затяжки. В частности, в случае клемм для печатных плат с двумя или тремя позициями отдельный штифт для пайки для каждой точки контакта не может компенсировать это. Поэтому при подключении проводов клеммные колодки необходимо поддерживать (держать одной рукой, опираясь на корпус).
Габаритный чертеж
Подача
5 мм
Ширина [ш]
15 мм
Высота [ч]
36,5 мм
Длина [л]
11,1 мм
Установленная высота
31,5 мм
Длина вывода для пайки [P]
5 мм
Размеры штифта
0,9 х 0,9 мм
Диаметр отверстия
1,3 мм
Температура окружающей среды (хранение/транспортировка)
