МККДС 1/15-3,5 - Клеммная колодка для печатной платы
МККДС 1/15-3,5 - Клеммная колодка для печатной платы

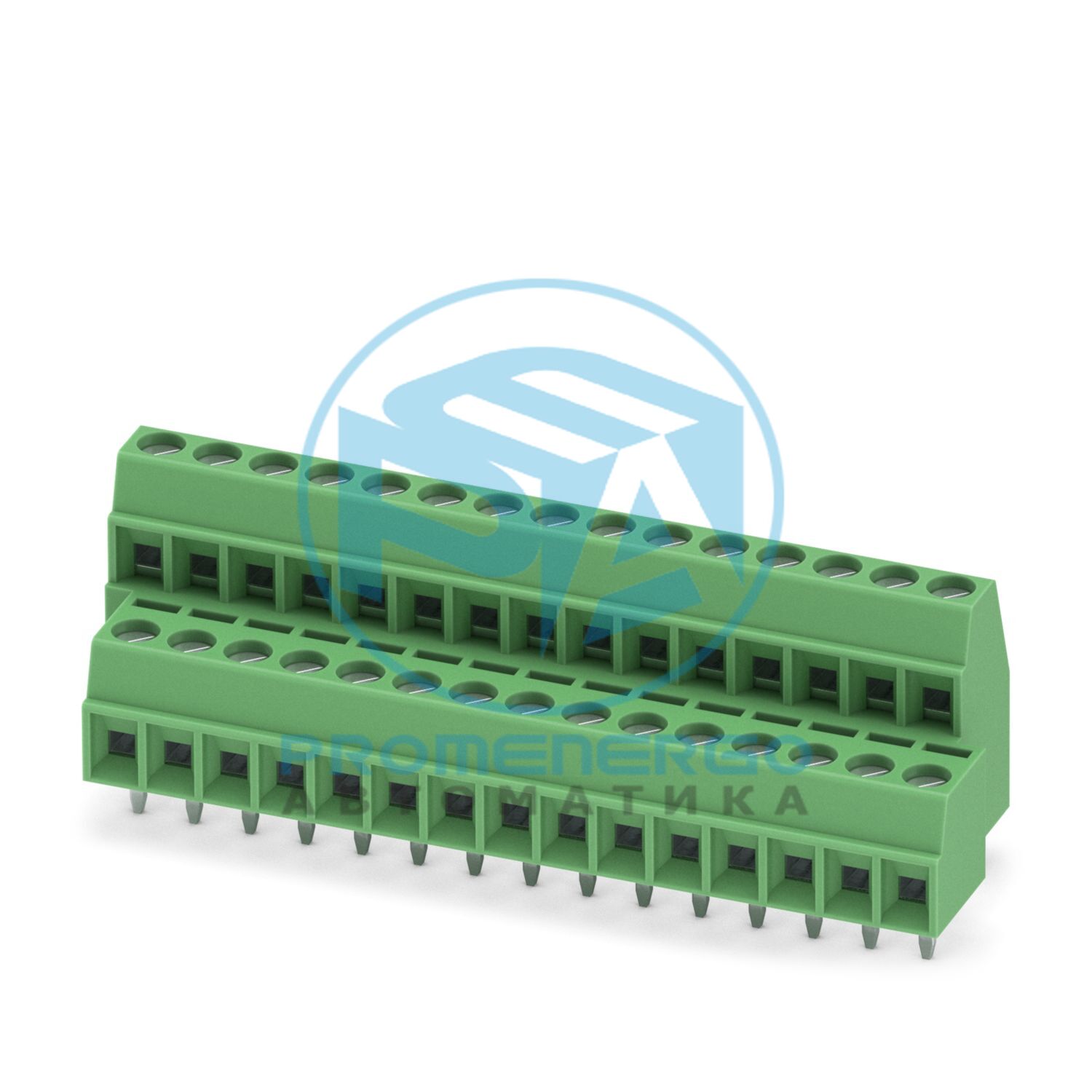

Клемма для печатной платы, номинальный ток: 8 А, номинальное напряжение (III/2): 200 В, номинальное сечение: 1 мм 2 , количество потенциалов: 30, количество рядов: 2, количество позиций в ряду: 15, ассортимент продукции: MKKDS 1, шаг: 3,5 мм, метод подключения: Винтовое соединение с натяжной втулкой, форма головки винта: L Шлиц, монтаж: пайка волной, направление подключения проводника/платы: 0 °, цвет: зеленый, Расположение выводов: Линейное расположение выводов, Вывод под пайку [P]: 3,5 мм, Количество выводов под пайку на потенциал: 1, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
МККДС 1
Линия продуктов
КОМБИКОН Клеммы S
Тип
терминальный блок для ПК
Количество позиций
15
Подача
3,5 мм
Количество соединений
30
Количество строк
2
Количество потенциалов
30
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
1
Номинальный ток I Н
8 А
Номинальное напряжение U N
200 В
Номинальное напряжение (III/3)
160 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
Номинальное напряжение (III/2)
200 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
Номинальное напряжение (II/2)
400 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
Тип
терминальный блок для ПК
Номинальное сечение
1 мм2
Способ подключения
Винтовое соединение с натяжной втулкой
Сечение проводника жесткое
0,14 мм2 ... 1,5 мм2
Сечение провода гибкое
0,14 мм2 ... 1 мм2
Сечение проводника AWG
26 ... 16
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 0,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 0,5 мм2
2 провода одинакового сечения, жесткие
0,14 мм2 ... 0,5 мм2
2 гибких провода одинакового сечения
0,14 мм2 ... 0,2 мм2
Длина зачистки
5 мм
Головка винта в форме привода
Прорезной (L)
Момент затяжки
0,22 Нм...0,25 Нм
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Терминал на металлической поверхности (верхний слой)
Олово (5-7 мкм Sn)
Контактная точка металлической поверхности (средний слой)
Никель (2-3 мкм Ni)
Зона пайки металлической поверхности (верхний слой)
Олово (5-7 мкм Sn)
Зона пайки металлической поверхности (средний слой)
Никель (2-3 мкм Ni)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
3,5 мм
Ширина [ш]
54,75 мм
Высота [ч]
19,7 мм
Длина [л]
16,3 мм
Установленная высота
16,2 мм
Длина вывода для пайки [P]
3,5 мм
Размеры штифта
0,5 х 0,9 мм
Расстояние между контактами
11,4 мм
Диаметр отверстия
1,1 мм
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,14 мм2 / сплошной / > 10 Н
Спецификация
МЭК 60947-7-4:2019-01
Требование испытания на повышение температуры
Сумма температуры окружающей среды и повышения температуры клеммного блока печатной платы не должна превышать верхний предел температуры.
Спецификация
МЭК 60947-7-4:2019-01
Спецификация
МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
МЭК 60947-1:2007-06 + А1:2010-12 + А2:2014-09
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
160 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
минимальное значение зазора - неоднородное поле (III/3)
1,5 мм
минимальный путь утечки (III/3)
2 мм
Примечание по поперечному сечению подключения
С подключенным проводом 1,5 мм2 (жестким).
Номинальное напряжение изоляции (III/2)
200 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
минимальное значение зазора - неоднородное поле (III/2)
1,5 мм
минимальный путь утечки (III/2)
1,5 мм
Номинальное напряжение изоляции (II/2)
400 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
минимальное значение зазора - неоднородное поле (II/2)
1,5 мм
минимальный путь утечки (II/2)
2 мм
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-10:2013-04
Температура
850 °С
Время воздействия
5 с
Спецификация
МЭК 60947-7-4:2019-01
Температура окружающей среды (хранение/транспортировка)
