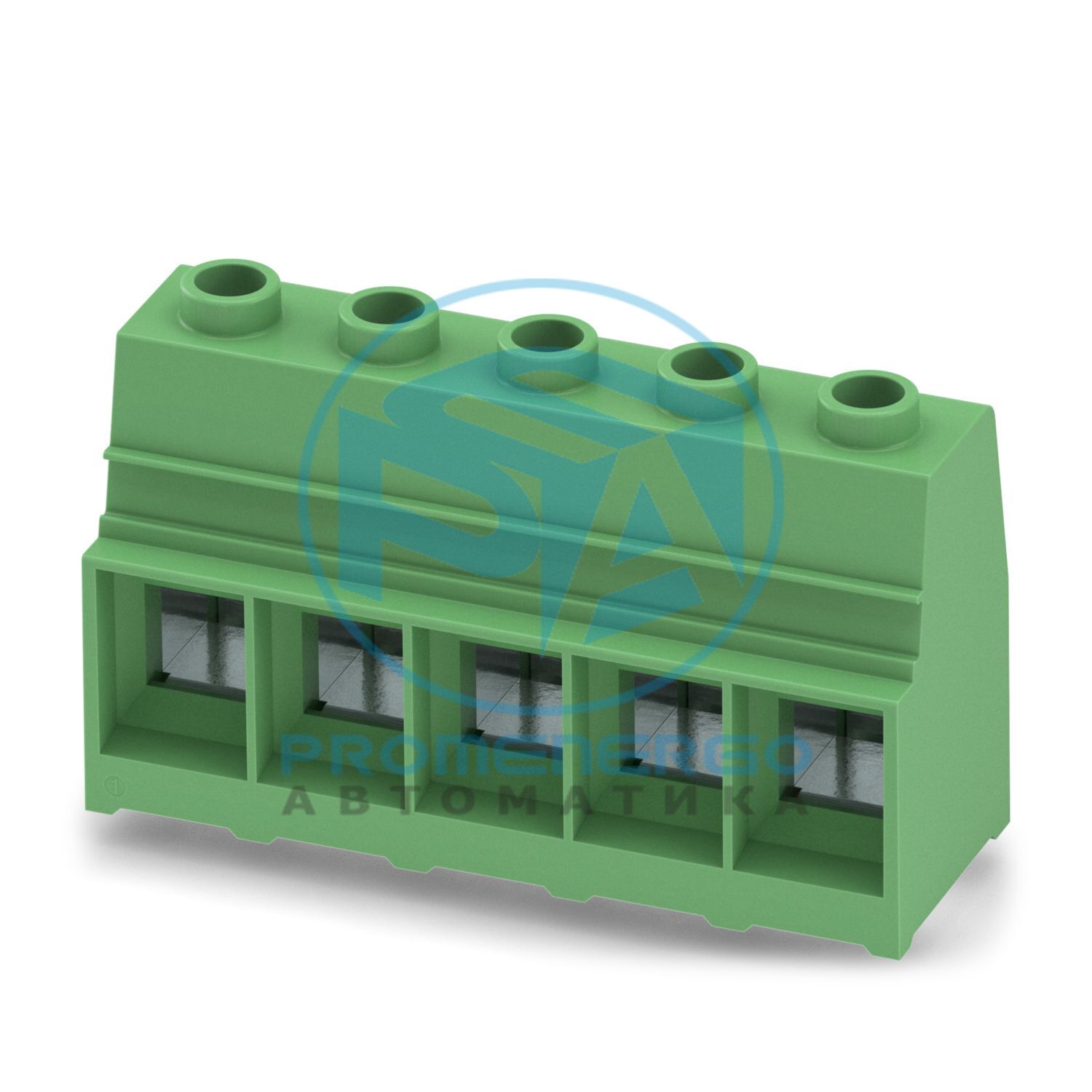

Клемма для печатной платы, номинальный ток: 192 А, номинальное напряжение (III/2): 1000 В, номинальное сечение: 70 мм 2 , количество потенциалов: 5, количество рядов: 1, количество позиций в ряду: 5, ассортимент продукции: MKDSP 50, шаг: 17,5 мм, метод подключения: Винтовое соединение с натяжной втулкой, форма головки винтов: T30 Torx(R), монтаж: пайка волновой пайкой, соединение проводника/платы направление: 0 °, цвет: зеленый, Расположение выводов: Линейное, Вывод под пайку [P]: 4 мм, количество выводов под пайку на потенциал: 4, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
МКДСП 50
Линия продуктов
КОМБИКОН Клеммы XXL
Тип
Стандартный
Количество позиций
5
Подача
17,5 мм
Количество соединений
5
Количество строк
1
Количество потенциалов
5
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
4
Номинальный ток I Н
192 А
Номинальное напряжение U N
1000 В
Номинальное напряжение (III/3)
1000 В
Номинальное импульсное напряжение (III/3)
8 кВ
Номинальное напряжение (III/2)
1000 В
Номинальное импульсное напряжение (III/2)
8 кВ
Номинальное напряжение (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
Тип
Стандартный
Номинальное сечение
70 мм2
Способ подключения
Винтовое соединение с натяжной втулкой
Сечение проводника жесткое
1,5 мм2 ... 70 мм2
Одножильный/клеммный разъем, многожильный
1,5 мм2 ... 70 мм2
Сечение провода гибкое
1,5 мм2 ... 70 мм2
Сечение проводника AWG
16 ... 2/0
Сечение провода, гибкий, с наконечником, без пластиковой втулки
1,5 мм2 ... 50 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
1,5 мм2 ... 50 мм2
2 провода одинакового сечения, жесткие
1,5 мм2 ... 16 мм2
2 многожильных провода одинакового сечения
1,5 мм2 ... 25 мм2
2 гибких провода одинакового сечения
1,5 мм2 ... 25 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
1,5 мм2 ... 16 мм2
Длина зачистки
20 мм
Головка винта в форме привода
Торкс(R) (Т30)
Момент затяжки
5,5 Нм
Сечение/крутящий момент/форма проводника
Кабель cross section:50 mm2; Torque:5.5 Nm; Form of cable:sector-shaped, single-strand, class 1, ? = 90°(se)
Спецификация
DIN VDE 0276-603 (VDE 0276-603):2010-03
Примечание по предварительной обработке проводников
Для прочного и надежного контакта алюминиевой жилы необходимы следующие меры: зачищенный конец алюминиевой жилы необходимо с помощью лезвия отделить от оксидного слоя и немедленно окунуть в некислотный и нещелочной вазелин. Предварительную обработку необходимо повторить при новом подключении проводников.
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Терминал на металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Зона пайки металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
17,5 мм
Ширина [ш]
90 мм
Высота [ч]
59 мм
Длина [л]
32 мм
Установленная высота
55 мм
Длина вывода для пайки [P]
4 мм
Размеры штифта
1,4 х 1,4 мм
Диаметр отверстия
2,4 мм
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
1,5 мм2 / сплошной / > 40 Н
Спецификация
МЭК 60947-7-4:2013-08
Требование испытания на повышение температуры
Сумма температуры окружающей среды и повышения температуры клеммного блока печатной платы не должна превышать верхний предел температуры.
Спецификация
МЭК 60947-7-4:2013-08
Спецификация
МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
МЭК 60947-1:2007-06 + А1:2010-12
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
1000 В
Номинальное импульсное напряжение (III/3)
8 кВ
минимальное значение зазора - неоднородное поле (III/3)
8 мм
минимальный путь утечки (III/3)
12,5 мм
Номинальное напряжение изоляции (III/2)
1000 В
Номинальное импульсное напряжение (III/2)
8 кВ
минимальное значение зазора - неоднородное поле (III/2)
8 мм
минимальный путь утечки (III/2)
8 мм
Номинальное напряжение изоляции (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
минимальное значение зазора - неоднородное поле (II/2)
5,5 мм
минимальный путь утечки (II/2)
5,5 мм
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-10:2000-10
Температура
850 °С
Время воздействия
5 с
Спецификация
МЭК 60947-7-4:2013-08
Температура окружающей среды (хранение/транспортировка)
