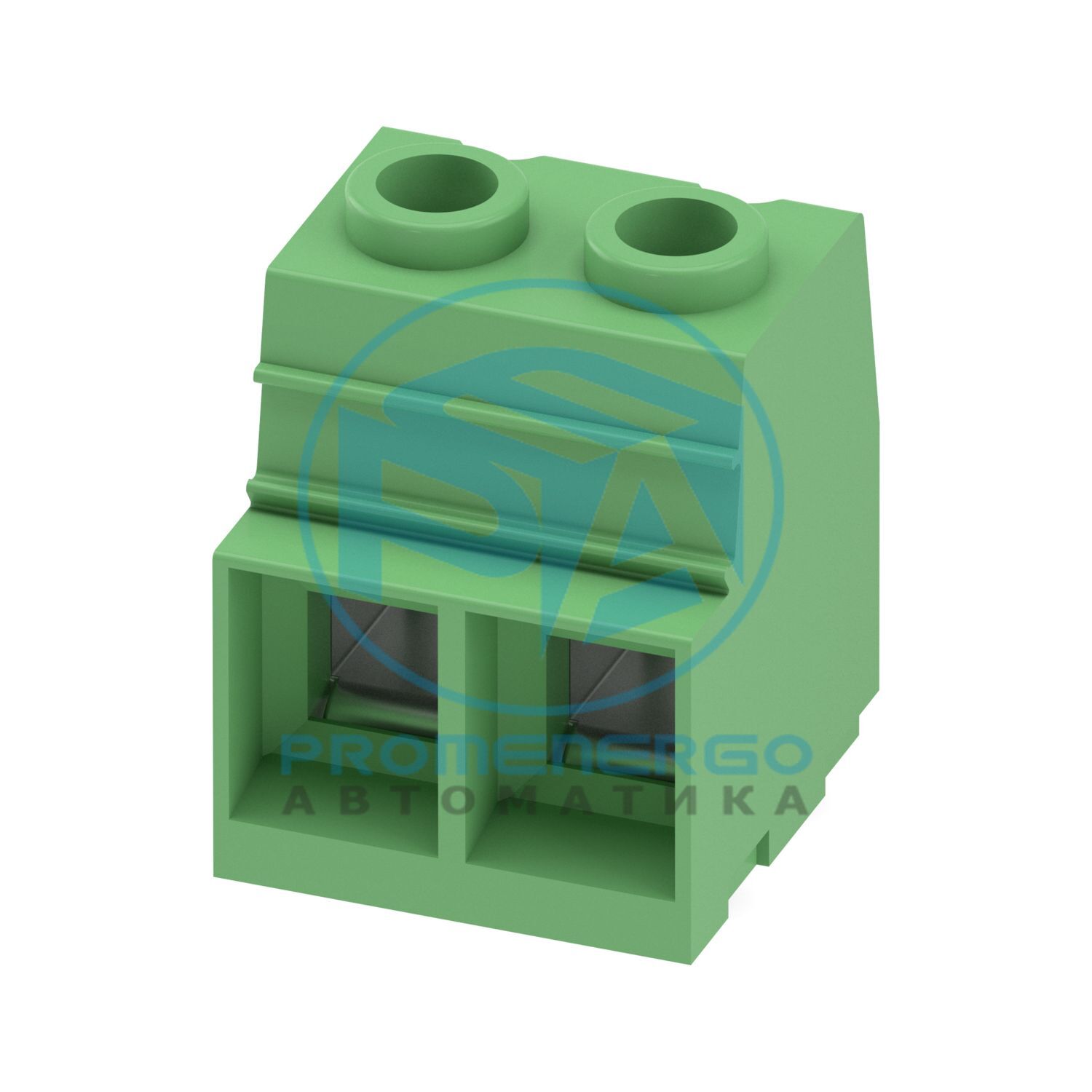

МКДСП 25/ 2-15,00 - Клеммная колодка для печатной платы
МКДСП 25/ 2-15,00 - Клеммная колодка для печатной платы
Клемма для печатной платы, номинальный ток: 125 А, номинальное напряжение (III/2): 1000 В, номинальное сечение: 35 мм 2 , количество потенциалов: 2, количество рядов: 1, количество позиций в ряду: 2, ассортимент продукции: MKDSP 25, шаг: 15 мм, метод подключения: Винтовое соединение с натяжной втулкой, форма головки винта: Z2L Шлиц Pozidriv, монтаж: Пайка волной, Направление подключения проводника/платы: 0 °, цвет: зеленый, Расположение выводов: Линейное расположение выводов, Вывод под пайку [P]: 4,5 мм, количество выводов под пайку на потенциал: 4, тип упаковки: картонная упаковка. Избегайте размещения постоянных механических нагрузок на терминале.
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
МКДСП 25
Линия продуктов
КОМБИКОН Клеммы XL
Тип
Стандартный
Количество позиций
2
Подача
15 мм
Количество соединений
2
Количество строк
1
Количество потенциалов
2
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
4
Номинальный ток I Н
125 А
Номинальное напряжение U N
1000 В
Номинальное напряжение (III/3)
1000 В
Номинальное импульсное напряжение (III/3)
8 кВ
Номинальное напряжение (III/2)
1000 В
Номинальное импульсное напряжение (III/2)
8 кВ
Номинальное напряжение (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
8 кВ
Тип
Стандартный
Номинальное сечение
35 мм2
Способ подключения
Винтовое соединение с натяжной втулкой
Сечение проводника жесткое
0,5 мм2 ... 35 мм2
Сечение провода гибкое
0,5 мм2 ... 35 мм2
Сечение проводника AWG
20 ... 2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
1 мм2 ... 35 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
1,5 мм2 ... 35 мм2
2 провода одинакового сечения, жесткие
0,5 мм2 ... 6 мм2
2 гибких провода одинакового сечения
0,5 мм2 ... 6 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,5 мм2 ... 4 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
Кабель cross section:35 mm2; Torque:4.5 Nm; Form of cable:round, single-strand, class 1(re)
Спецификация
DIN VDE 0276-603 (VDE 0276-603):2010-03
Примечание по предварительной обработке проводников
Для прочного и надежного контакта алюминиевой жилы необходимы следующие меры: зачищенный конец алюминиевой жилы необходимо с помощью лезвия отделить от оксидного слоя и немедленно окунуть в некислотный и нещелочной вазелин. Предварительную обработку необходимо повторить при новом подключении проводников.
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Терминал на металлической поверхности (верхний слой)
Олово (5-7 мкм Sn)
Зона пайки металлической поверхности (верхний слой)
Олово (5-7 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
15 мм
Ширина [ш]
30 мм
Высота [ч]
43,5 мм
Длина [л]
31 мм
Установленная высота
39 мм
Длина вывода для пайки [P]
4,5 мм
Размеры штифта
1,2 х 1,2 мм
Диаметр отверстия
1,6 мм
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,5 мм2 / сплошной / > 20 Н
Спецификация
МЭК 60947-7-4:2013-08
Требование испытания на повышение температуры
Сумма температуры окружающей среды и повышения температуры клеммного блока печатной платы не должна превышать верхний предел температуры.
Спецификация
МЭК 60947-7-4:2013-08
Спецификация
МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
МЭК 60947-1:2007-06 + А1:2010-12
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
1000 В
Номинальное импульсное напряжение (III/3)
8 кВ
минимальное значение зазора - неоднородное поле (III/3)
8 мм
минимальный путь утечки (III/3)
12,5 мм
Номинальное напряжение изоляции (III/2)
1000 В
Номинальное импульсное напряжение (III/2)
8 кВ
минимальное значение зазора - неоднородное поле (III/2)
8 мм
минимальный путь утечки (III/2)
8 мм
Номинальное напряжение изоляции (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
8 кВ
минимальное значение зазора - неоднородное поле (II/2)
8 мм
минимальный путь утечки (II/2)
8 мм
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-10:2000-10
Температура
850 °С
Время воздействия
5 с
Спецификация
МЭК 60947-7-4:2013-08
Температура окружающей среды (хранение/транспортировка)
