МКДСП 25/ 1-15,00-ФЛ - Клеммная колодка для печатной платы
МКДСП 25/ 1-15,00-ФЛ - Клеммная колодка для печатной платы

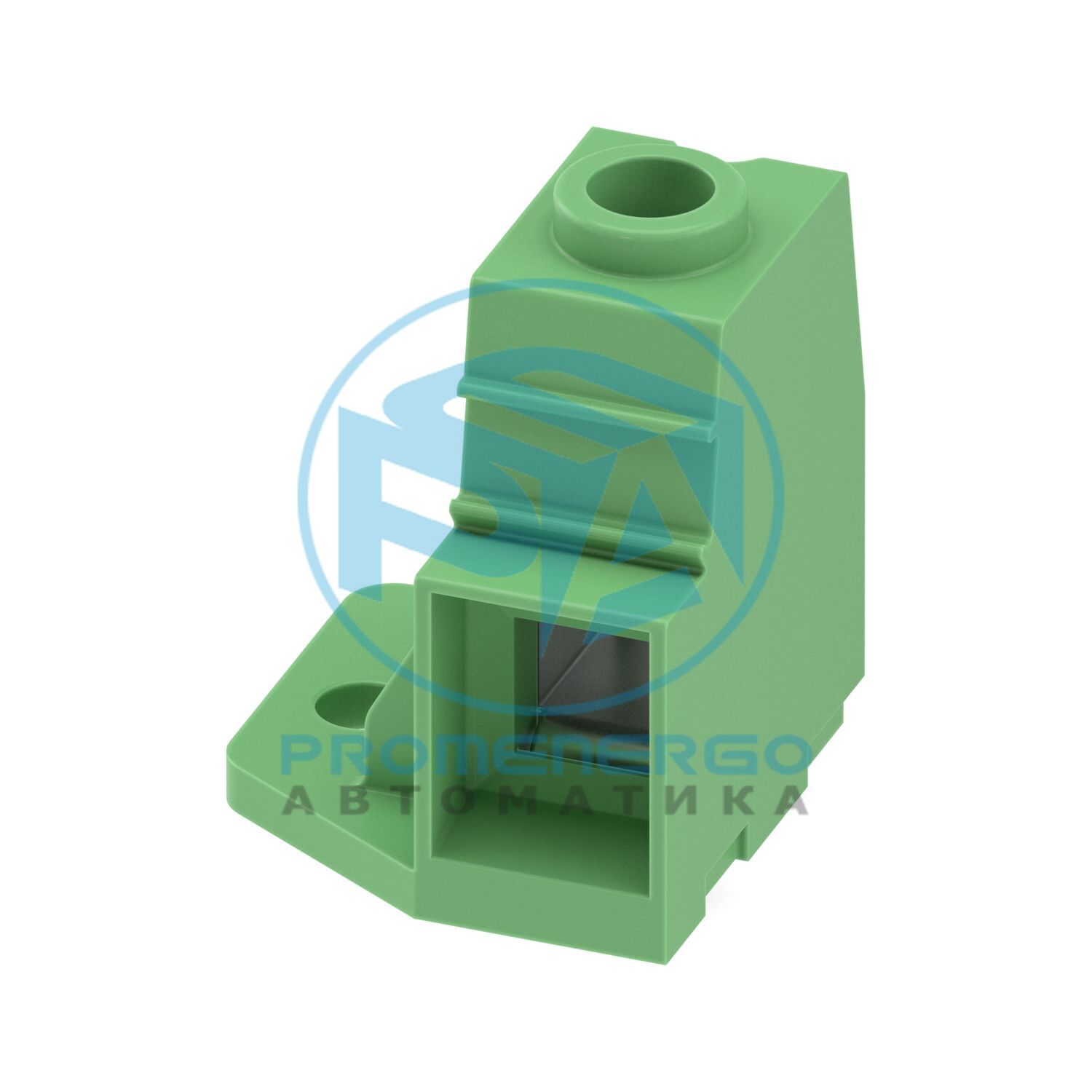

Клемма для печатной платы, номинальный ток: 125 А, номинальное напряжение (III/2): 1000 В, номинальное сечение: 35 мм 2 , количество потенциалов: 1, количество рядов: 1, количество позиций в ряду: 1, ассортимент продукции: MKDSP 25/..-FL, шаг: 15 мм, метод подключения: Винтовое соединение с натяжной втулкой, форма головки винтов: Z2L Шлиц Pozidriv, монтаж: Волна пайка, направление соединения проводника/платы: 0 °, цвет: зеленый, Расположение выводов: Линейное расположение выводов, Паяный вывод [P]: 4,5 мм, количество выводов под пайку на потенциал: 4, тип упаковки: картонная упаковка. Избегайте размещения постоянных механических нагрузок на терминале.
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
МКДСП 25/..-ФЛ
Линия продуктов
КОМБИКОН Клеммы XL
Тип
Стандартный
Количество позиций
1
Подача
15 мм
Количество соединений
1
Количество строк
1
Количество потенциалов
1
Тип крепления
да
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
4
Номинальный ток I Н
125 А
Номинальное напряжение U N
1000 В
Номинальное напряжение (III/3)
1000 В
Номинальное импульсное напряжение (III/3)
8 кВ
Номинальное напряжение (III/2)
1000 В
Номинальное импульсное напряжение (III/2)
8 кВ
Номинальное напряжение (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
8 кВ
Тип
Стандартный
Номинальное сечение
35 мм2
Способ подключения
Винтовое соединение с натяжной втулкой
Сечение проводника жесткое
0,5 мм2 ... 35 мм2
Сечение провода гибкое
0,5 мм2 ... 35 мм2
Сечение проводника AWG
20 ... 2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
1 мм2 ... 35 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
1,5 мм2 ... 35 мм2
2 провода одинакового сечения, жесткие
0,5 мм2 ... 6 мм2
2 гибких провода одинакового сечения
0,5 мм2 ... 6 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,5 мм2 ... 4 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 16 мм2
Длина зачистки
18 мм
Головка винта в форме привода
Позидрив с прорезями (Z2L)
Момент затяжки
2,5 Нм ... 4,5 Нм
Сечение/крутящий момент/форма проводника
Кабель cross section:35 mm2; Torque:4.5 Nm; Form of cable:round, single-strand, class 1(re)
Спецификация
DIN VDE 0276-603 (VDE 0276-603):2010-03
Примечание по предварительной обработке проводников
Для прочного и надежного контакта алюминиевой жилы необходимы следующие меры: зачищенный конец алюминиевой жилы необходимо с помощью лезвия отделить от оксидного слоя и немедленно окунуть в некислотный и нещелочной вазелин. Предварительную обработку необходимо повторить при новом подключении проводников.
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Терминал на металлической поверхности (верхний слой)
Олово (5-7 мкм Sn)
Зона пайки металлической поверхности (верхний слой)
Олово (5-7 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Примечания по эксплуатации
Однопозиционную клеммную колодку для печатной платы можно использовать для напряжений до 1500 В (постоянный ток) и 1000 В (переменный ток). После установки следует соблюдать соответствующий стандарт устройства, а также соответствующие требуемые воздушные зазоры и пути утечки.
Габаритный чертеж
Подача
15 мм
Ширина [ш]
30 мм
Высота [ч]
43,5 мм
Длина [л]
31 мм
Установленная высота
39 мм
Длина вывода для пайки [P]
4,5 мм
Размеры штифта
1,2 х 1,2 мм
Диаметр отверстия
1,6 мм
Спецификация
МЭК 60947-1:2007-06 + А1:2010-12
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
1000 В
Номинальное импульсное напряжение (III/3)
8 кВ
минимальное значение зазора - неоднородное поле (III/3)
8 мм
минимальный путь утечки (III/3)
12,5 мм
Номинальное напряжение изоляции (III/2)
1000 В
Номинальное импульсное напряжение (III/2)
8 кВ
минимальное значение зазора - неоднородное поле (III/2)
8 мм
минимальный путь утечки (III/2)
8 мм
Номинальное напряжение изоляции (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
8 кВ
минимальное значение зазора - неоднородное поле (II/2)
8 мм
минимальный путь утечки (II/2)
8 мм
Температура окружающей среды (хранение/транспортировка)
