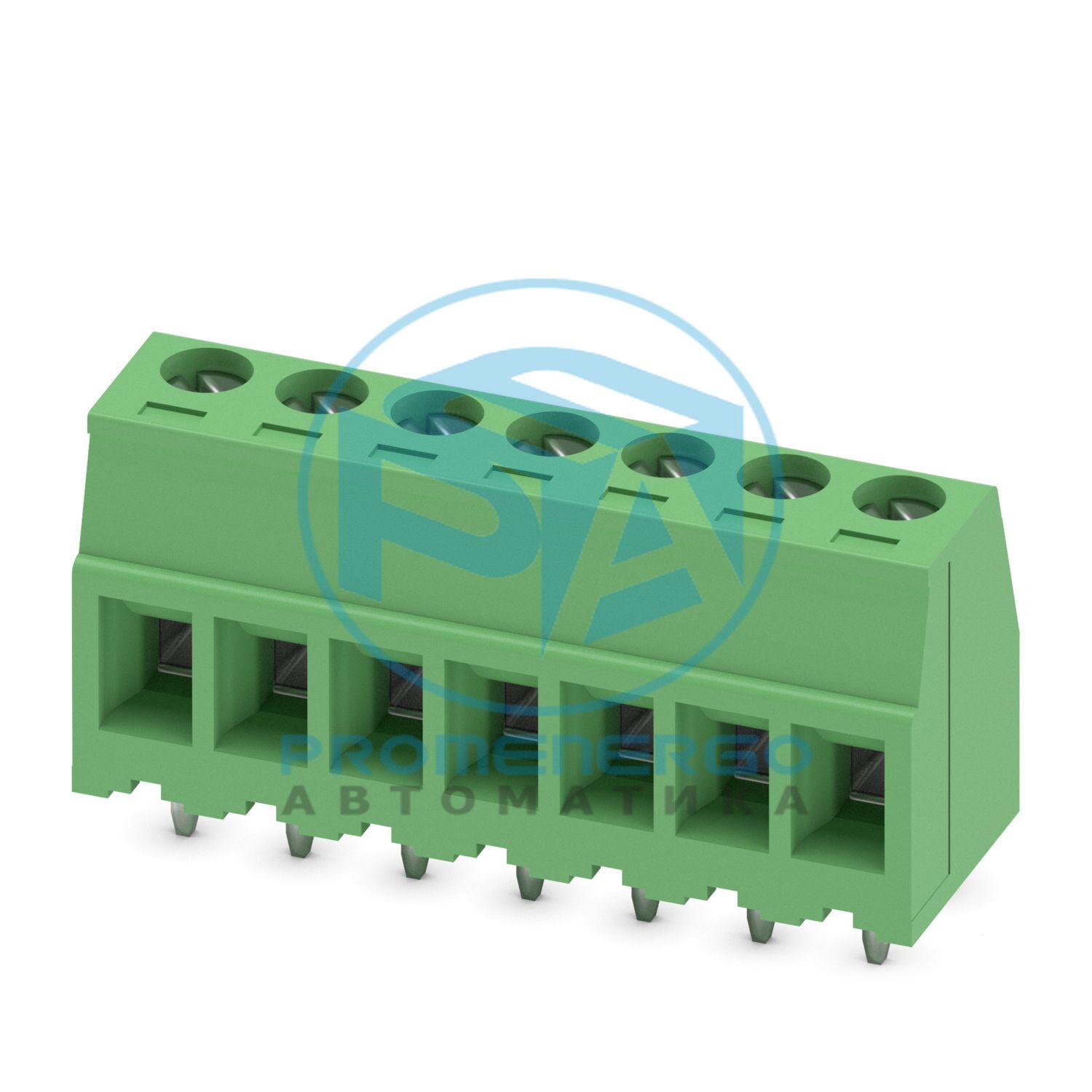

МКДСД 1,5/ 7-3,81 - Клеммная колодка для печатной платы
МКДСД 1,5/ 7-3,81 - Клеммная колодка для печатной платы
Клемма для печатной платы, номинальный ток: 8 А, номинальное напряжение (III/2): 320 В, номинальное сечение: 1,5 мм 2 , количество потенциалов: 7, количество рядов: 1, количество позиций в ряду: 7, ассортимент продукции: MKDSD 1,5, шаг: 3,81 мм, метод подключения: Винтовое соединение с натяжной муфтой, форма головки винта: L Шлиц, монтаж: пайка волновой пайкой, направление подключения проводника/платы: 0 °, цвет: зеленый, Расположение выводов: Линейное расположение выводов, Вывод под пайку [P]: 2,7 мм, количество выводов под пайку на потенциал: 2, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
МКДСД 1,5
Линия продуктов
КОМБИКОН Клеммы S
Тип
терминальный блок для ПК
Количество позиций
7
Подача
3,81 мм
Количество соединений
7
Количество строк
1
Количество потенциалов
7
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
2
Номинальный ток I Н
8 А
Номинальное напряжение U N
320 В
Номинальное напряжение (III/3)
200 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное напряжение (III/2)
320 В
Номинальное импульсное напряжение (III/2)
4 кВ
Номинальное напряжение (II/2)
500 В
Номинальное импульсное напряжение (II/2)
4 кВ
Тип
терминальный блок для ПК
Номинальное сечение
1,5 мм2
Способ подключения
Винтовое соединение с натяжной втулкой
Сечение проводника жесткое
0,14 мм2 ... 1,5 мм2
Сечение провода гибкое
0,14 мм2 ... 1,5 мм2
Сечение проводника AWG
26 ... 16
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 0,5 мм2
2 провода одинакового сечения, жесткие
0,14 мм2 ... 0,5 мм2
2 гибких провода одинакового сечения
0,14 мм2 ... 0,5 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,25 мм2 ... 0,34 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 0,5 мм2
Длина зачистки
7 мм
Головка винта в форме привода
Прорезной (L)
Момент затяжки
0,22 Нм...0,25 Нм
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
горячее лужение
Терминал на металлической поверхности (верхний слой)
Олово (5-7 мкм Sn)
Зона пайки металлической поверхности (верхний слой)
Олово (5-7 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
3,81 мм
Ширина [ш]
27,76 мм
Высота [ч]
15,3 мм
Длина [л]
9,3 мм
Установленная высота
12,6 мм
Длина вывода для пайки [P]
2,7 мм
Размеры штифта
0,5 х 0,8 мм
Диаметр отверстия
1,1 мм
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
200 В
Номинальное импульсное напряжение (III/3)
4 кВ
минимальное значение зазора - неоднородное поле (III/3)
1,5 мм
минимальный путь утечки (III/3)
2,5 мм
Номинальное напряжение изоляции (III/2)
320 В
Номинальное импульсное напряжение (III/2)
4 кВ
минимальное значение зазора - неоднородное поле (III/2)
1,5 мм
минимальный путь утечки (III/2)
1,5 мм
Номинальное напряжение изоляции (II/2)
500 В
Номинальное импульсное напряжение (II/2)
4 кВ
минимальное значение зазора - неоднородное поле (II/2)
1,5 мм
минимальный путь утечки (II/2)
2 мм
Температура окружающей среды (хранение/транспортировка)
