МКДС 1,5/ 2-Б-5,08 ГНЭ - Клеммная колодка для печатной платы
МКДС 1,5/ 2-Б-5,08 ГНЭ - Клеммная колодка для печатной платы

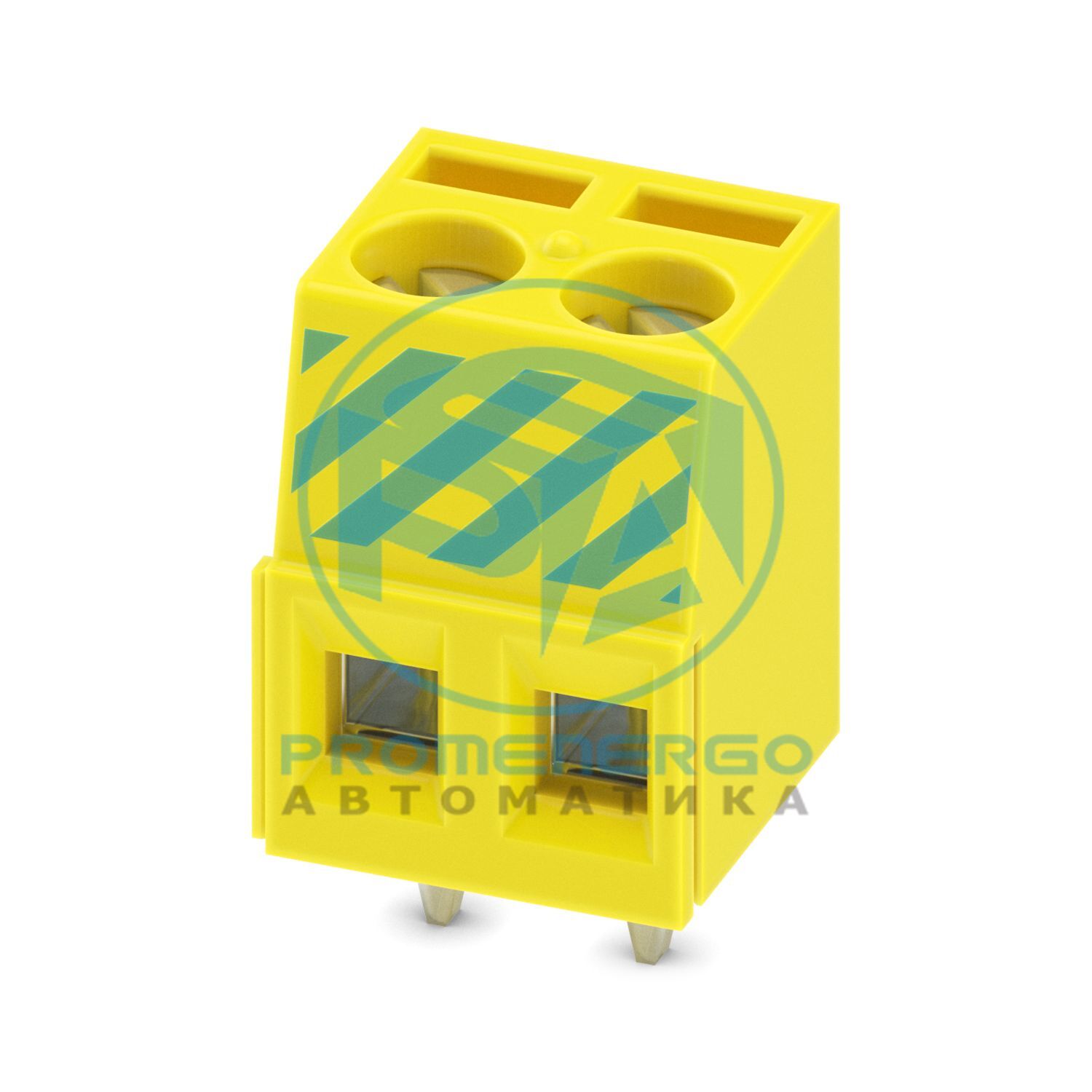

Клемма для печатной платы, номинальный ток: 17,5 А, номинальное напряжение (III/2): 400 В, номинальное сечение: 1,5 мм 2 , количество потенциалов: 1, количество рядов: 1, количество позиций в ряду: 2, ассортимент продукции: MKDS 1,5/..-B, шаг: 5,08 мм, метод подключения: Винтовое соединение с натяжной втулкой, форма головки винта: L Шлиц, монтаж: пайка волновой пайкой, Направление подключения проводника/платы: 0 °, цвет: зелено-желтый, Расположение выводов: Линейное расположение выводов, Вывод под пайку [P]: 3,5 мм, тип упаковки: картонная упаковка. Соединения с внутренней перемычкой
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
МКДС 1,5/..-Б
Линия продуктов
КОМБИКОН Клеммы S
Тип
Клеммный блок ПК можно выравнивать
Количество позиций
2
Подача
5,08 мм
Количество соединений
2
Количество строк
1
Количество потенциалов
1
Расположение контактов
Линейное крепление
Номинальный ток I Н
17,5 А
Номинальное напряжение U N
400 В
Номинальное напряжение (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное напряжение (III/2)
400 В
Номинальное импульсное напряжение (III/2)
4 кВ
Номинальное напряжение (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
Тип
Клеммный блок ПК можно выравнивать
Номинальное сечение
1,5 мм2
Способ подключения
Винтовое соединение с натяжной втулкой
Сечение проводника жесткое
0,14 мм2 ... 2,5 мм2
Сечение провода гибкое
0,14 мм2 ... 1,5 мм2
Сечение проводника AWG
26 ... 14
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 1,5 мм2
2 провода одинакового сечения, жесткие
0,14 мм2 ... 1 мм2
2 гибких провода одинакового сечения
0,14 мм2 ... 0,75 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,25 мм2 ... 0,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 1 мм2
Длина зачистки
7 мм
Головка винта в форме привода
Прорезной (L)
Момент затяжки
0,5 Нм...0,6 Нм
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Терминал на металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Зона пайки металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Цвет (корпус)
зелено-желтый ()
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Примечание по применению
Для безопасного соединения проводов всегда соблюдайте определенный момент затяжки. В частности, в случае клемм для печатных плат с двумя или тремя позициями отдельный штифт для пайки для каждой точки контакта не может компенсировать это. Поэтому при подключении проводов клеммные колодки необходимо поддерживать (держать одной рукой, опираясь на корпус).
Габаритный чертеж
Подача
5,08 мм
Ширина [ш]
10,16 мм
Высота [ч]
17,3 мм
Длина [л]
11,6 мм
Установленная высота
13,8 мм
Длина вывода для пайки [P]
3,5 мм
Размеры штифта
0,9 х 0,9 мм
Диаметр отверстия
1,3 мм
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,14 мм2 / сплошной / > 10 Н
Спецификация
МЭК 60947-7-4:2019-01
Требование испытания на повышение температуры
Сумма температуры окружающей среды и повышения температуры клеммного блока печатной платы не должна превышать верхний предел температуры.
Спецификация
МЭК 60947-7-4:2019-01
Группа изоляционных материалов
я
Номинальное напряжение изоляции (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное напряжение изоляции (III/2)
400 В
Номинальное импульсное напряжение (III/2)
4 кВ
Номинальное напряжение изоляции (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-10:2013-04
Температура
850 °С
Время воздействия
5 с
Спецификация
МЭК 60947-7-4:2019-01
Температура окружающей среды (хранение/транспортировка)
