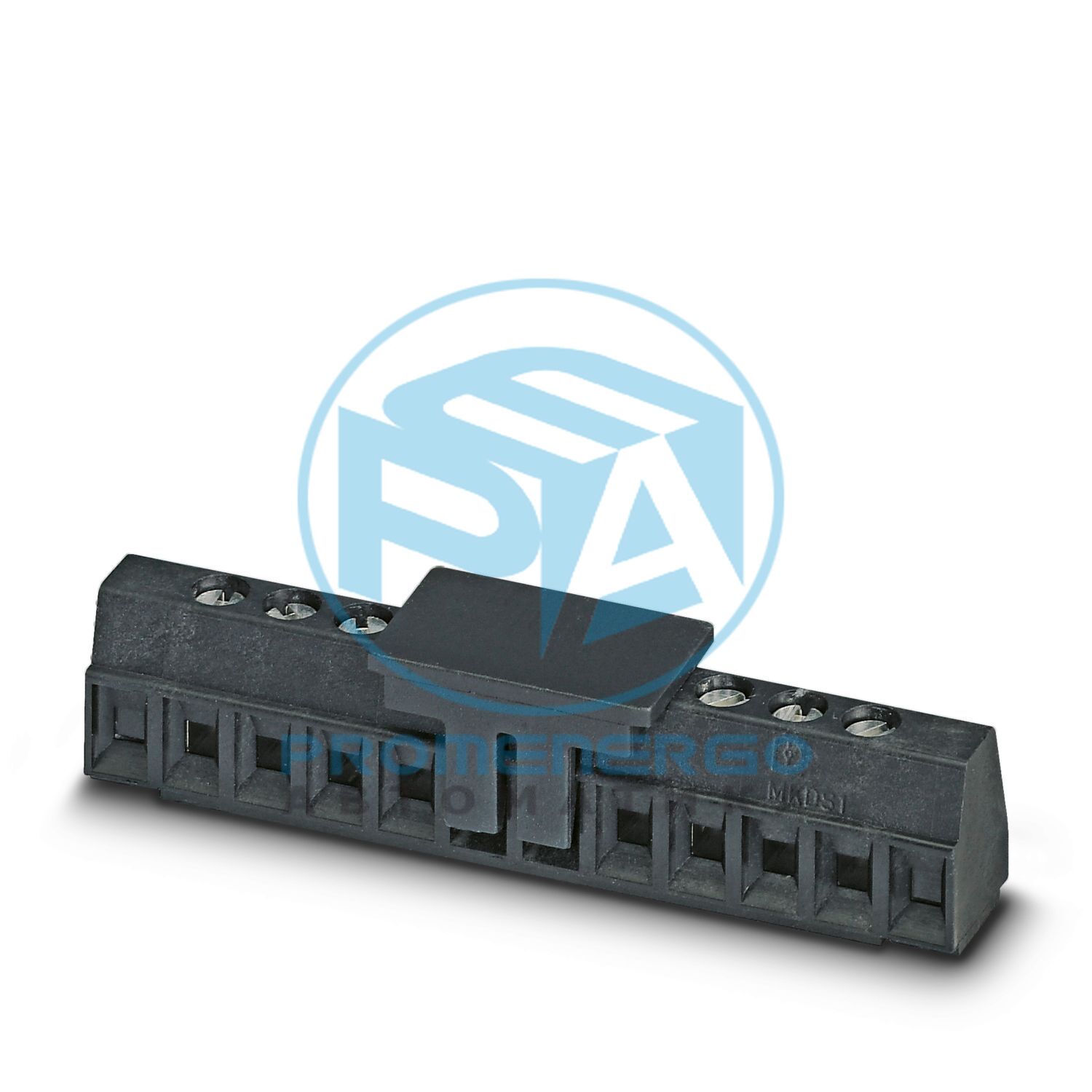

MKDS 1/ 2-3,81 SMD BK - Клеммная колодка для печатной платы
MKDS 1/ 2-3,81 SMD BK - Клеммная колодка для печатной платы
Клемма для печатной платы, номинальный ток: 8 А, номинальное напряжение (III/2): 160 В, номинальное сечение: 1 мм 2 , количество потенциалов: 2, количество рядов: 1, количество позиций в ряду: 2, ассортимент продукции: MKDS 1/..-SMD, шаг: 3,81 мм, метод подключения: Винтовое соединение с натяжной втулкой, форма головки винта: L Шлиц, монтаж: пайка SMD, соединение проводника/платы направление: 0 °, цвет: черный, Расположение выводов: Линейная геометрия контактной площадки, количество выводов под пайку на потенциал: 1, тип упаковки: Трубчатый магазин
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
МКДС 1/..-СМД
Линия продуктов
КОМБИКОН Клеммы S
Тип
терминальный блок для ПК
Количество позиций
2
Подача
3,81 мм
Количество соединений
2
Количество строк
1
Количество потенциалов
2
Расположение контактов
Линейная геометрия колодки
Припаиваем контакты на потенциал
1
Номинальный ток I Н
8 А
Номинальное напряжение U N
160 В
Номинальное напряжение (III/3)
160 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
Номинальное напряжение (III/2)
160 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
Номинальное напряжение (II/2)
250 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
Тип
терминальный блок для ПК
Номинальное сечение
1 мм2
Способ подключения
Винтовое соединение с натяжной втулкой
Сечение проводника жесткое
0,14 мм2 ... 1,5 мм2
Сечение провода гибкое
0,14 мм2 ... 1 мм2
Сечение проводника AWG
26 ... 16
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 0,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 0,5 мм2
2 провода одинакового сечения, жесткие
0,14 мм2 ... 0,5 мм2
2 гибких провода одинакового сечения
0,14 мм2 ... 0,2 мм2
Длина зачистки
5 мм
Головка винта в форме привода
Прорезной (L)
Момент затяжки
0,22 Нм...0,25 Нм
Тип крепления
SMD пайка
Расположение контактов
Линейная геометрия колодки
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Терминал на металлической поверхности (верхний слой)
Олово (5-7 мкм Sn)
Контактная точка металлической поверхности (средний слой)
Никель (2-3 мкм Ni)
Зона пайки металлической поверхности (верхний слой)
Олово (5-7 мкм Sn)
Зона пайки металлической поверхности (средний слой)
Никель (2-3 мкм Ni)
Цвет (корпус)
черный (9005)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
IIIа
CTI согласно IEC 60112
250
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Примечание по применению
Подушечки захвата и размещения могут выступать за пределы компонентов. Компоновка печатной платы должна исключать столкновения при сборке компонентов.
Габаритный чертеж
Подача
3,81 мм
Ширина [ш]
15,19 мм
Высота [ч]
9,2 мм
Длина [л]
9,3 мм
Геометрия колодки
1,5 х 2,5 мм
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,14 мм2 / сплошной / > 10 Н
Спецификация
МЭК 60947-7-4:2019-01
Требование испытания на повышение температуры
Сумма температуры окружающей среды и повышения температуры клеммного блока печатной платы не должна превышать верхний предел температуры.
Спецификация
МЭК 60947-7-4:2019-01
Спецификация
МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
МЭК 60947-1:2007-06 + А1:2010-12 + А2:2014-09
Группа изоляционных материалов
IIIа
Сравнительный индекс отслеживания (IEC 60112)
КТИ 250
Номинальное напряжение изоляции (III/3)
160 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
минимальное значение зазора - неоднородное поле (III/3)
1,5 мм
минимальный путь утечки (III/3)
2,5 мм
Номинальное напряжение изоляции (III/2)
160 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
минимальное значение зазора - неоднородное поле (III/2)
1,5 мм
минимальный путь утечки (III/2)
1,6 мм
Номинальное напряжение изоляции (II/2)
250 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
минимальное значение зазора - неоднородное поле (II/2)
1,5 мм
минимальный путь утечки (II/2)
2,5 мм
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-10:2013-04
Температура
850 °С
Время воздействия
5 с
Спецификация
МЭК 60947-7-4:2019-01
Температура окружающей среды (хранение/транспортировка)
