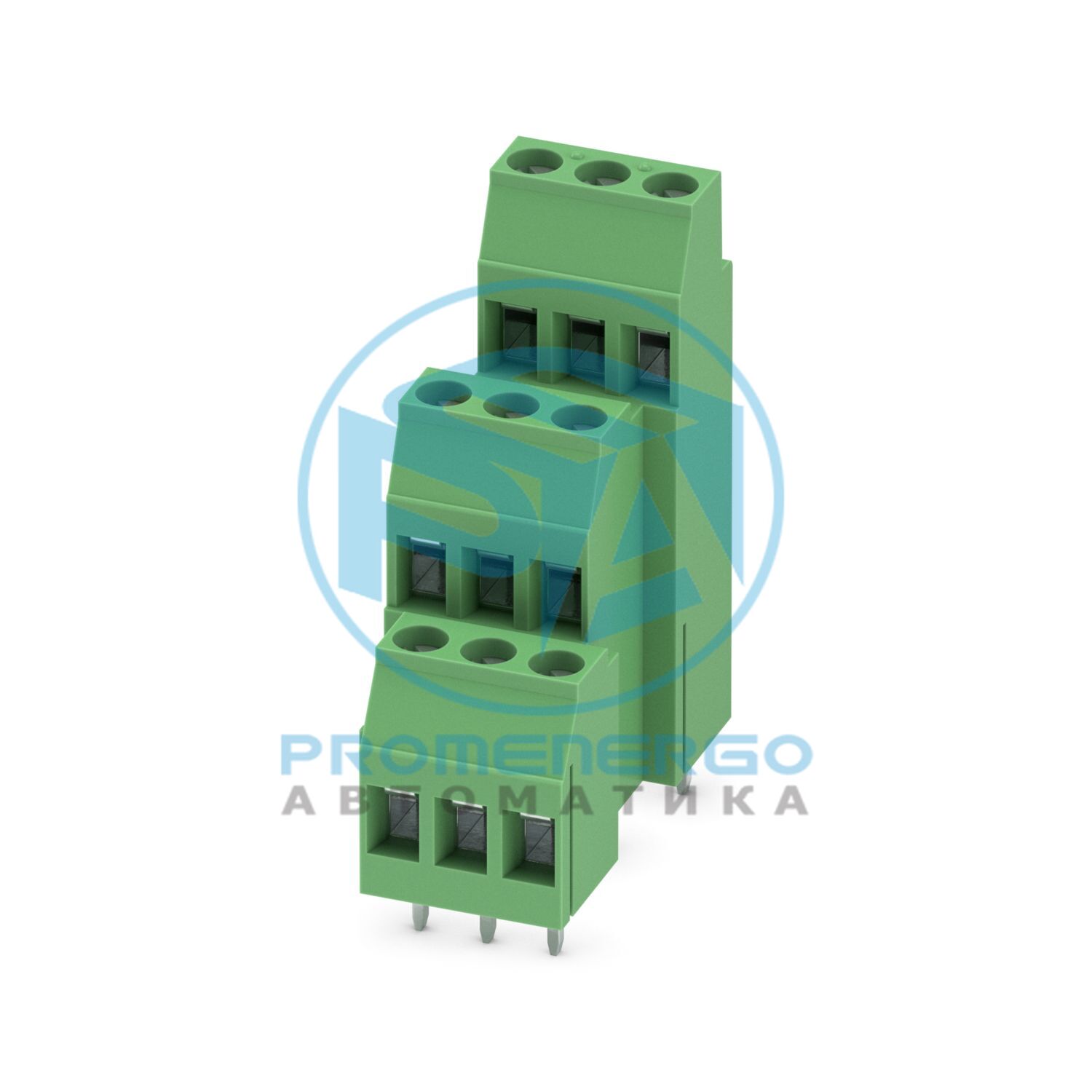

MK3DS 3/ 3-5,08 - Клеммная колодка для печатной платы

Клемма для печатной платы, номинальный ток: 17,5 А, номинальное напряжение (III/2): 400 В, номинальное сечение: 2,5 мм 2 , количество потенциалов: 9, количество рядов: 3, количество позиций в ряду: 3, ассортимент продукции: MK3DS 3, шаг: 5,08 мм, метод подключения: Винтовое соединение с натяжной втулкой, форма головки винта: L Шлиц, монтаж: пайка волновой пайкой, направление подключения проводника/платы: 0 °, цвет: зеленый, Расположение выводов: Линейное расположение выводов, Вывод под пайку [P]: 5 мм, количество выводов под пайку на потенциал: 1, тип упаковки: картонная упаковка. Статью можно выровнять для создания разных номеров. позиций!

Технические характеристики

Тип продуктаКлеммный блок для печатной платы
Семейство продуктовМК3ДС 3
Линия продуктовКОМБИКОН Клеммы М
ТипКлеммный блок ПК можно выравнивать
Количество позиций3
Подача5,08 мм
Количество соединений9
Количество строк3
Количество потенциалов9
Расположение контактовЛинейное крепление
Припаиваем контакты на потенциал1
Номинальный ток I Н17,5 А
Номинальное напряжение U N400 В
Номинальное напряжение (III/3)250 В
Номинальное импульсное напряжение (III/3)4 кВ
Номинальное напряжение (III/2)400 В
Номинальное импульсное напряжение (III/2)4 кВ
Номинальное напряжение (II/2)630 В
Номинальное импульсное напряжение (II/2)4 кВ
ТипКлеммный блок ПК можно выравнивать
Номинальное сечение2,5 мм2
Способ подключенияВинтовое соединение с натяжной втулкой
Сечение проводника жесткое0,2 мм2 ... 4 мм2
Сечение провода гибкое0,2 мм2 ... 2,5 мм2
Сечение проводника AWG24 ... 12
Сечение провода, гибкий, с наконечником, без пластиковой втулки0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой0,25 мм2 ... 2,5 мм2
2 провода одинакового сечения, жесткие0,2 мм2 ... 1,5 мм2
2 гибких провода одинакового сечения0,2 мм2 ... 1,5 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки0,25 мм2 ... 0,75 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой0,5 мм2 ... 0,5 мм2
Длина зачистки7 мм
Головка винта в форме приводаПрорезной (L)
Момент затяжки0,5 Нм...0,6 Нм
Тип крепленияВолновая пайка
Расположение контактовЛинейное крепление
ПримечаниеСоответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материалМедный сплав
Характеристики поверхностилуженый
Терминал на металлической поверхности (верхний слой)Олово (4-8 мкм Sn)
Зона пайки металлической поверхности (верхний слой)Олово (4-8 мкм Sn)
Цвет (корпус)зеленый (6021)
Изоляционный материалПенсильвания
Группа изоляционных материаловя
CTI согласно IEC 60112600
Класс воспламеняемости согласно UL 94.В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13775
Температура испытания на давление шара согласно EN 60695-10-2.125 °С

Габаритный чертеж

Подача5,08 мм
Ширина [ш]17,78 мм
Высота [ч]49,8 мм
Длина [л]33,6 мм
Установленная высота44,8 мм
Длина вывода для пайки [P]5 мм
Размеры штифта0,9 х 0,9 мм
Расстояние между контактами25,4 мм
Диаметр отверстия1,3 мм
СпецификацияМЭК 60998-2-1:1990-04
РезультатТест пройден
СпецификацияМЭК 60998-2-1:1990-04
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение0,2 мм2 / сплошной / > 10 Н
СпецификацияМЭК 60998-2-1:1990-04
СпецификацияМЭК 60998-2-1:1990-04
Требование испытания на повышение температурыПовышение температуры <= 45 К
СпецификацияМЭК 60998-2-1:1990-04
Сопротивление изоляции, соседние позиции10 9 Ohm
СпецификацияМЭК 60664-1:2007-04
Группа изоляционных материаловя
Сравнительный индекс отслеживания (IEC 60112)КТИ 600
Номинальное напряжение изоляции (III/3)250 В
Номинальное импульсное напряжение (III/3)4 кВ
минимальное значение зазора - неоднородное поле (III/3)3 мм
минимальный путь утечки (III/3)3,2 мм
Номинальное напряжение изоляции (III/2)400 В
Номинальное импульсное напряжение (III/2)4 кВ
минимальное значение зазора - неоднородное поле (III/2)3 мм
минимальный путь утечки (III/2)3 мм
Номинальное напряжение изоляции (II/2)630 В
Номинальное импульсное напряжение (II/2)4 кВ
минимальное значение зазора - неоднородное поле (II/2)3 мм
минимальный путь утечки (II/2)3,2 мм
СпецификацияМЭК 60068-2-6:1995-03
Частота10-150-10 Гц
Скорость развертки1 октава/мин
Амплитуда0,35 мм (10 Гц...60,1 Гц)
Ускорение5г (60,1 Гц...150 Гц)
Продолжительность теста на ось2,5 часа
Направления испытанийОсь X, Y и Z
СпецификацияМЭК 60998-2-1:1990-04
Температура850 °С
Время воздействия5 с
Температура окружающей среды (хранение/транспортировка)-40 °С ... 70 °С
Относительная влажность (хранение/транспортировка)30 % ... 70 %
Температура окружающей среды (сборка)-5 °С ... 100 °С
Температура окружающей среды (рабочая)-40 °C ... 100 °C (в зависимости от кривой допустимой токовой нагрузки/снижения характеристик)
Тип упаковкиупаковано в картон
Номер позиции1723027
Упаковочная единица50 шт.
Минимальный объем заказа50 шт.
Ключ продажАА
Ключ продуктаААМФКЛ
GTIN4017918025168
Вес за штуку (включая упаковку)24 455 г
Вес за штуку (без упаковки)24 443 г
Номер таможенного тарифа85369010
Страна происхожденияКитай
ЭКЛАСС-13.027460101
ЭКЛАСС-15.027460101
ЭТИМ 10.0EC002643
СПСК 21.039121400
Винтовое соединение125 В
2 проводника одинакового сечения125 В
Винтовое соединение300 В
2 проводника одинакового сечения300 В
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
