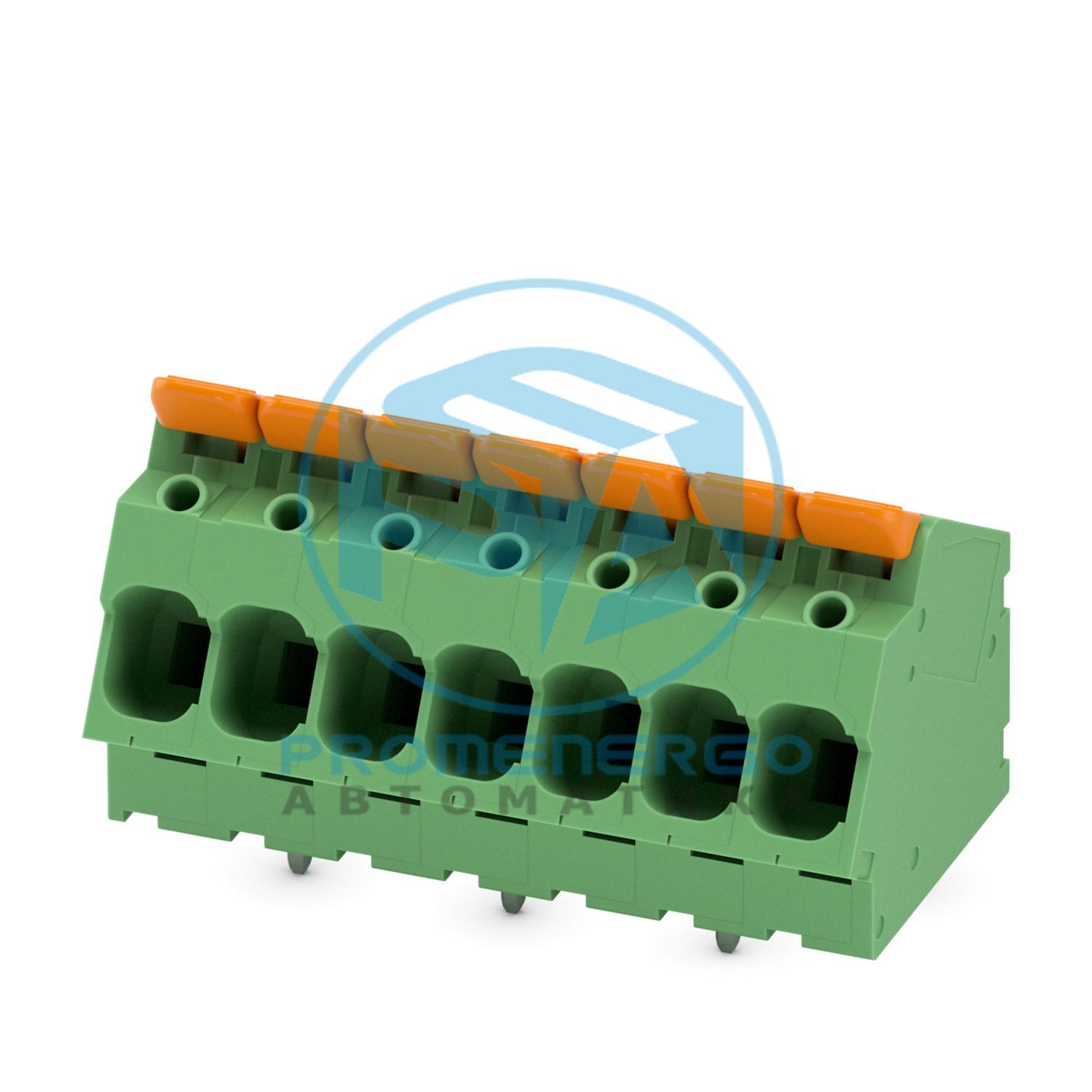

LPTA 6/ 7-7,5-ZB - Клеммная колодка для печатной платы
Клемма для печатной платы, номинальный ток: 41 А, номинальное напряжение (III/2): 1000 В, номинальное сечение: 6 мм 2 , количество потенциалов: 7, количество рядов: 1, количество позиций в ряду: 7, ассортимент продукции: LPTA 6/, шаг: 7,5 мм, метод подключения: Рычажный Зажим Push-in, монтаж: пайка волной, направление подключения проводника/платы: 30 °, цвет: зеленый, расположение контактов: Зигзагообразный вывод W, Вывод под пайку [P]: 3,6 мм, тип упаковки: картонная упаковка
Технические характеристики
| Тип продукта | Клеммный блок для печатной платы |
|---|
| Семейство продуктов | ЛПТА 6/ |
|---|
| Линия продуктов | КОМБИКОН Клеммы L |
|---|
| Количество позиций | 7 |
|---|
| Подача | 7,5 мм |
|---|
| Количество соединений | 7 |
|---|
| Количество строк | 1 |
|---|
| Количество потенциалов | 7 |
|---|
| Расположение контактов | Зигзагообразное крепление W |
|---|
| Номинальный ток I Н | 41 А |
|---|
| Номинальное напряжение U N | 1000 В |
|---|
| Номинальное напряжение (III/3) | 1000 В |
|---|
| Номинальное импульсное напряжение (III/3) | 8 кВ |
|---|
| Номинальное напряжение (III/2) | 1000 В |
|---|
| Номинальное импульсное напряжение (III/2) | 8 кВ |
|---|
| Номинальное напряжение (II/2) | 1000 В |
|---|
| Номинальное импульсное напряжение (II/2) | 6 кВ |
|---|
| Номинальное сечение | 6 мм2 |
|---|
| Способ подключения | Рычаг Push-in соединение |
|---|
| Сечение проводника жесткое | 0,2 мм2 ... 10 мм2 (подключение провода с открытой клеммой) |
|---|
| Сечение провода гибкое | 0,34 мм2 ... 10 мм2 |
|---|
| Сечение проводника AWG | 22 ... 8 |
|---|
| Сечение провода, гибкий, с наконечником, без пластиковой втулки | 0,2 мм2 ... 6 мм2 (подключение провода с открытой клеммой) |
|---|
| Сечение провода, гибкий, с наконечником, с пластиковой втулкой | 0,2 мм2 ... 6 мм2 (подключение провода с открытой клеммой) |
|---|
| 2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой | 0,5 мм2 ... 2,5 мм2 |
|---|
| Длина зачистки | 12 мм... 14 мм |
|---|
| Тип крепления | Волновая пайка |
|---|
| Расположение контактов | Зигзагообразное крепление W |
|---|
| Примечание | Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201. |
|---|
| Контактный материал | Медный сплав |
|---|
| Характеристики поверхности | луженый |
|---|
| Терминал на металлической поверхности (верхний слой) | Олово (10-16 мкм Sn) |
|---|
| Зона пайки металлической поверхности (верхний слой) | Олово (10-16 мкм Sn) |
|---|
| Цвет (корпус) | зеленый (6021) |
|---|
| Изоляционный материал | Пенсильвания |
|---|
| Группа изоляционных материалов | я |
|---|
| CTI согласно IEC 60112 | 600 |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12 | 850 |
|---|
| Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13 | 775 |
|---|
| Температура испытания на давление шара согласно EN 60695-10-2. | 125 °С |
|---|
| Цвет (Исполнительный элемент) | оранжевый (2003) |
|---|
| Изоляционный материал | ПА ГФ |
|---|
| Группа изоляционных материалов | я |
|---|
| CTI согласно IEC 60112 | 600 |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
Габаритный чертеж
| Подача | 7,5 мм |
|---|
| Ширина [ш] | 53,5 мм |
|---|
| Высота [ч] | 33,8 мм |
|---|
| Длина [л] | 28 мм |
|---|
| Установленная высота | 30,2 мм |
|---|
| Длина вывода для пайки [P] | 3,6 мм |
|---|
| Размеры штифта | 1,5 х 1,2 мм |
|---|
| Диаметр отверстия | 2 мм |
|---|
| Спецификация | МЭК 60999-1:1999-11 |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | МЭК 60999-1:1999-11 |
|---|
| Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение | 0,2 мм2 / сплошной / > 10 Н |
|---|
| Спецификация | МЭК 60947-7-4:2019-01 |
|---|
| Требование испытания на повышение температуры | Сумма температуры окружающей среды и повышения температуры клеммного блока печатной платы не должна превышать верхний предел температуры. |
|---|
| Спецификация | МЭК 60947-7-4:2019-01 |
|---|
| Спецификация | МЭК 60512-3-1:2002-02 |
|---|
| Сопротивление изоляции, соседние позиции | > 5 МОм |
|---|
| Спецификация | МЭК 60947-7-4:2019-01 |
|---|
| Группа изоляционных материалов | я |
|---|
| Сравнительный индекс отслеживания (IEC 60112) | КТИ 600 |
|---|
| Номинальное напряжение изоляции (III/3) | 1000 В |
|---|
| Номинальное импульсное напряжение (III/3) | 8 кВ |
|---|
| минимальное значение зазора - неоднородное поле (III/3) | 8 мм |
|---|
| минимальный путь утечки (III/3) | 12,5 мм |
|---|
| Номинальное напряжение изоляции (III/2) | 1000 В |
|---|
| Номинальное импульсное напряжение (III/2) | 8 кВ |
|---|
| минимальное значение зазора - неоднородное поле (III/2) | 8 мм |
|---|
| минимальный путь утечки (III/2) | 8 мм |
|---|
| Номинальное напряжение изоляции (II/2) | 1000 В |
|---|
| Номинальное импульсное напряжение (II/2) | 6 кВ |
|---|
| минимальное значение зазора - неоднородное поле (II/2) | 5,5 мм |
|---|
| минимальный путь утечки (II/2) | 5,5 мм |
|---|
| Спецификация | МЭК 60068-2-6:2007-12 |
|---|
| Частота | 10-150-10 Гц |
|---|
| Скорость развертки | 1 октава/мин |
|---|
| Амплитуда | 0,35 мм (10 Гц...60,1 Гц) |
|---|
| Ускорение | 50 м/с2 (60,1 Гц ... 150 Гц) |
|---|
| Продолжительность теста на ось | 2,5 часа |
|---|
| Направления испытаний | Ось X, Y и Z |
|---|
| Спецификация | МЭК 60695-2-10:2013-04 |
|---|
| Температура | 850 °С |
|---|
| Время воздействия | 5 с |
|---|
| Спецификация | МЭК 60947-7-4:2019-01 |
|---|
| Температура окружающей среды (хранение/транспортировка) | -40 °С ... 70 °С |
|---|
| Относительная влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 100 °С |
|---|
| Температура окружающей среды (рабочая) | -40 °C ... 105 °C (в зависимости от кривой допустимой нагрузки/снижения характеристик) |
|---|
| Тип упаковки | упаковано в картон |
|---|
| Номер позиции | 1098180 |
|---|
| Упаковочная единица | 25 шт. |
|---|
| Минимальный объем заказа | 25 шт. |
|---|
| Ключ продаж | АА |
|---|
| Ключ продукта | ААНТББ |
|---|
| GTIN | 4055626941820 |
|---|
| Вес за штуку (включая упаковку) | 35,4 г |
|---|
| Вес за штуку (без упаковки) | 33 728 г |
|---|
| Номер таможенного тарифа | 85369010 |
|---|
| Страна происхождения | СК |
|---|
| ЭКЛАСС-13.0 | 27460101 |
|---|
| ЭКЛАСС-15.0 | 27460101 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
