LPTA 16/ 1-10,0 - Клеммная колодка для печатной платы
LPTA 16/ 1-10,0 - Клеммная колодка для печатной платы

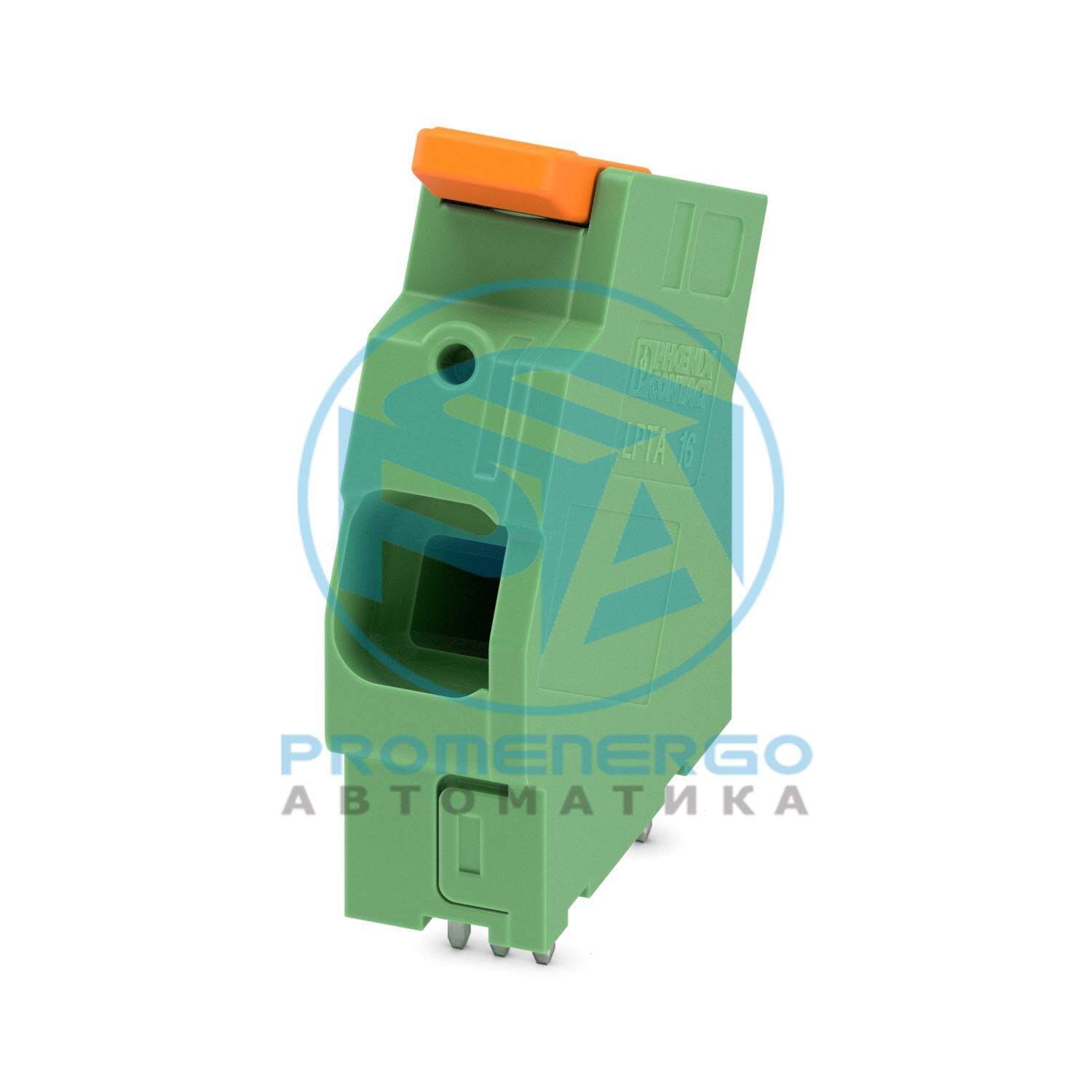

Клемма для печатной платы, номинальный ток: 76 А, номинальное сечение: 16 мм 2 , количество потенциалов: 1, количество рядов: 1, количество позиций в ряду: 1, ассортимент продукции: LPTA 16/, шаг: 10 мм, метод подключения: Рычажный зажим Push-in, монтаж: пайка волной, направление подключения проводника/платы: 30 °, цвет: зеленый, расположение контактов: линейный вывод, вывод под пайку [P]: 3,6 мм, вид упаковки: картонная упаковка.
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
ЛПТА 16/
Линия продуктов
КОМБИКОН Клеммы XL
Количество позиций
1
Подача
10 мм
Количество соединений
1
Количество строк
1
Количество потенциалов
1
Расположение контактов
Линейное крепление
Номинальный ток I Н
76 А
Номинальное сечение
16 мм2
Способ подключения
Рычаг Push-in соединение
Сечение проводника жесткое
0,75 мм2 ... 16 мм2 (подключение провода с открытой клеммой)
Одножильный/клеммный разъем, многожильный
0,75 мм2 ... 16 мм2
Сечение провода гибкое
0,75 мм2 ... 25 мм2
Сечение проводника AWG
18 ... 4
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,75 мм2 ... 16 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,75 мм2 ... 10 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
4 мм2 ... 6 мм2
Длина зачистки
18 мм...20 мм
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Терминал на металлической поверхности (верхний слой)
Олово (10-16 мкм Sn)
Зона пайки металлической поверхности (верхний слой)
Олово (10-16 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Цвет (Исполнительный элемент)
оранжевый (2003)
Изоляционный материал
ПА ГФ
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Примечания по эксплуатации
Однопозиционную клеммную колодку для печатной платы можно использовать для напряжений до 1500 В (постоянный ток) и 1000 В (переменный ток). После установки следует соблюдать соответствующий стандарт устройства, а также соответствующие требуемые воздушные зазоры и пути утечки.
Габаритный чертеж
Подача
10 мм
Ширина [ш]
11,9 мм
Высота [ч]
45,8 мм
Длина [л]
37,4 мм
Установленная высота
42 мм
Длина вывода для пайки [P]
3,6 мм
Диаметр отверстия
1,7 мм
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,75 мм2 / сплошной / > 30 Н
Спецификация
МЭК 60947-7-4:2019-01
Требование испытания на повышение температуры
Сумма температуры окружающей среды и повышения температуры клеммного блока печатной платы не должна превышать верхний предел температуры.
Спецификация
МЭК 60947-7-4:2019-01
Спецификация
МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
50 м/с2 (60,1 Гц ... 150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-10:2013-04
Температура
850 °С
Время воздействия
5 с
Спецификация
МЭК 60947-7-4:2019-01
Температура окружающей среды (хранение/транспортировка)
