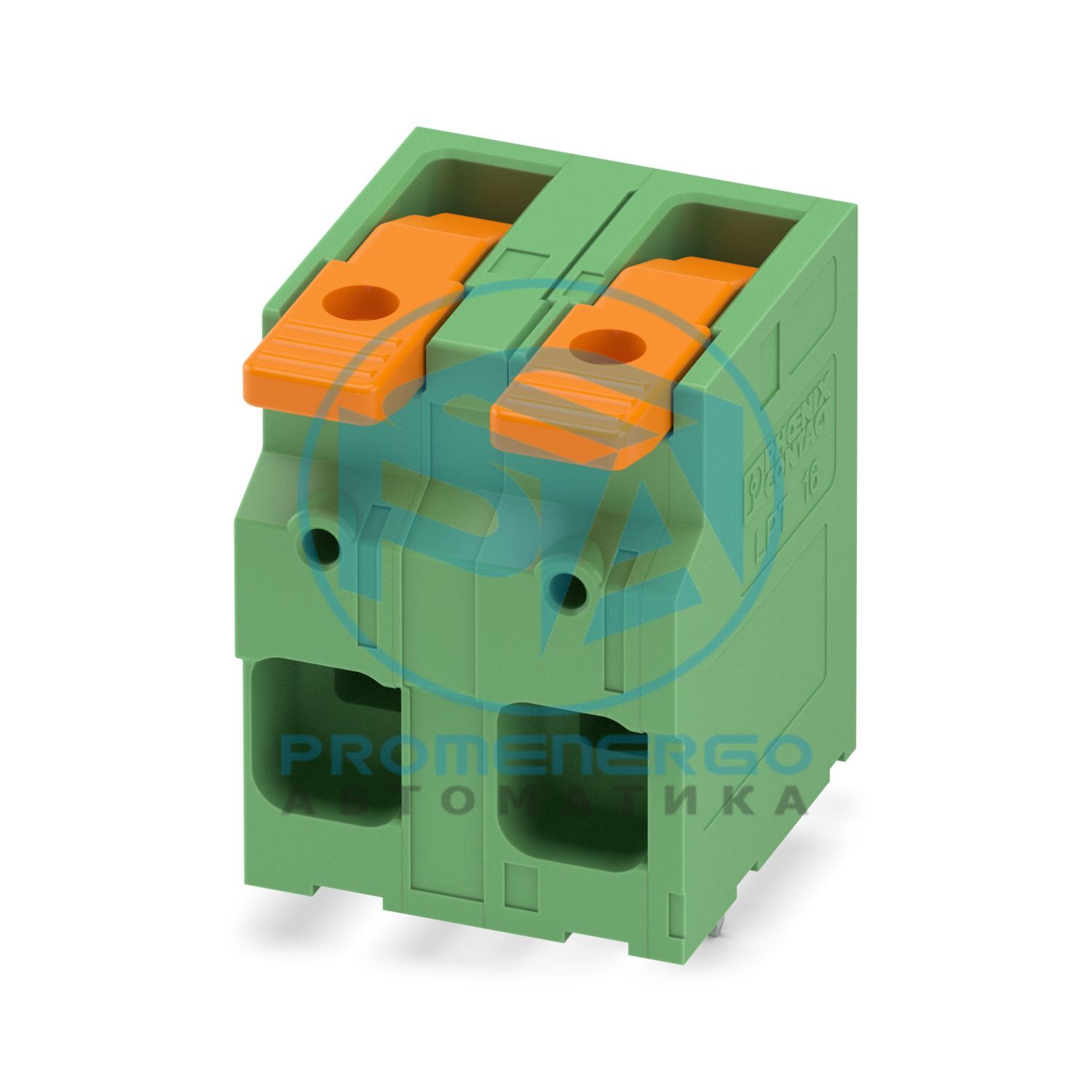

LPT 16/ 2-15,0-ZB - Клеммная колодка для печатной платы

Клемма для печатной платы, номинальный ток: 76 А, номинальное напряжение (III/2): 1000 В, номинальное сечение: 16 мм 2 , количество потенциалов: 2, количество рядов: 1, количество позиций в ряду: 2, ассортимент продукции: LPT 16/, шаг: 15 мм, метод подключения: Рычажный Зажим Push-in, монтаж: пайка волной, направление подключения проводника/платы: 0 °, цвет: зеленый, расположение контактов: Зигзагообразный вывод W, Вывод под пайку [P]: 3,6 мм, тип упаковки: картонная упаковка

Технические характеристики

Тип продуктаКлеммный блок для печатной платы
Семейство продуктовЛПТ 16/
Линия продуктовКОМБИКОН Клеммы XL
Количество позиций2
Подача15 мм
Количество соединений2
Количество строк1
Количество потенциалов2
Расположение контактовЗигзагообразное крепление W
Номинальный ток I Н76 А
Номинальное напряжение U N1000 В
Номинальное напряжение (III/3)1000 В
Номинальное импульсное напряжение (III/3)8 кВ
Номинальное напряжение (III/2)1000 В
Номинальное импульсное напряжение (III/2)8 кВ
Номинальное напряжение (II/2)1000 В
Номинальное импульсное напряжение (II/2)6 кВ
Номинальное сечение16 мм2
Способ подключенияРычаг Push-in соединение
Сечение проводника жесткое0,75 мм2 ... 16 мм2 (подключение провода с открытой клеммой)
Одножильный/клеммный разъем, многожильный0,75 мм2 ... 16 мм2
Сечение провода гибкое0,75 мм2 ... 25 мм2
Сечение проводника AWG18 ... 4
Сечение провода, гибкий, с наконечником, без пластиковой втулки0,75 мм2 ... 16 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой0,75 мм2 ... 16 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой4 мм2 ... 6 мм2
Длина зачистки18 мм...20 мм
Тип крепленияВолновая пайка
Расположение контактовЗигзагообразное крепление W
ПримечаниеСоответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материалМедный сплав
Характеристики поверхностилуженый
Терминал на металлической поверхности (верхний слой)Олово (10-16 мкм Sn)
Зона пайки металлической поверхности (верхний слой)Олово (10-16 мкм Sn)
Цвет (корпус)зеленый (6021)
Изоляционный материалПенсильвания
Группа изоляционных материаловя
CTI согласно IEC 60112600
Класс воспламеняемости согласно UL 94.В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13775
Температура испытания на давление шара согласно EN 60695-10-2.125 °С
Цвет (Исполнительный элемент)оранжевый (2003)
Изоляционный материалПА ГФ
Группа изоляционных материаловя
CTI согласно IEC 60112600
Класс воспламеняемости согласно UL 94.В0

Габаритный чертеж

Подача15 мм
Ширина [ш]26,9 мм
Высота [ч]39,6 мм
Длина [л]32 мм
Установленная высота36 мм
Длина вывода для пайки [P]3,6 мм
Размеры штифта1 х 1 мм
Диаметр отверстия1,7 мм
СпецификацияМЭК 60999-1:1999-11
РезультатТест пройден
СпецификацияМЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение0,75 мм2 / сплошной / > 30 Н
СпецификацияМЭК 60947-7-4:2019-01
Требование испытания на повышение температурыСумма температуры окружающей среды и повышения температуры клеммного блока печатной платы не должна превышать верхний предел температуры.
СпецификацияМЭК 60947-7-4:2019-01
СпецификацияМЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции> 5 МОм
СпецификацияМЭК 60947-7-4:2019-01
Группа изоляционных материаловя
Сравнительный индекс отслеживания (IEC 60112)КТИ 600
Номинальное напряжение изоляции (III/3)1000 В
Номинальное импульсное напряжение (III/3)8 кВ
минимальное значение зазора - неоднородное поле (III/3)8 мм
минимальный путь утечки (III/3)12,5 мм
Номинальное напряжение изоляции (III/2)1000 В
Номинальное импульсное напряжение (III/2)8 кВ
минимальное значение зазора - неоднородное поле (III/2)8 мм
минимальный путь утечки (III/2)8 мм
Номинальное напряжение изоляции (II/2)1000 В
Номинальное импульсное напряжение (II/2)6 кВ
минимальное значение зазора - неоднородное поле (II/2)5,5 мм
минимальный путь утечки (II/2)5,5 мм
СпецификацияМЭК 60068-2-6:2007-12
Частота10-150-10 Гц
Скорость развертки1 октава/мин
Амплитуда0,35 мм (10 Гц...60,1 Гц)
Ускорение50 м/с2 (60,1 Гц ... 150 Гц)
Продолжительность теста на ось2,5 часа
Направления испытанийОсь X, Y и Z
СпецификацияМЭК 60695-2-10:2013-04
Температура850 °С
Время воздействия5 с
СпецификацияМЭК 60947-7-4:2019-01
Температура окружающей среды (хранение/транспортировка)-40 °С ... 70 °С
Относительная влажность (хранение/транспортировка)30 % ... 70 %
Температура окружающей среды (сборка)-5 °С ... 100 °С
Температура окружающей среды (рабочая)-40 °C ... 105 °C (в зависимости от кривой допустимой нагрузки/снижения характеристик)
Тип упаковкиупаковано в картон
Номер позиции1119818
Упаковочная единица25 шт.
Минимальный объем заказа25 шт.
Ключ продажАА
Ключ продуктаААОТАБ
GTIN4063151065652
Вес за штуку (включая упаковку)26,65 г
Вес за штуку (без упаковки)24 774 г
Номер таможенного тарифа85369010
Страна происхожденияСК
ЭКЛАСС-13.027460101
ЭКЛАСС-15.027460101
ЭТИМ 10.0EC002643
СПСК 21.039121400
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
CO2e кг0,567 кг CO2-экв.
