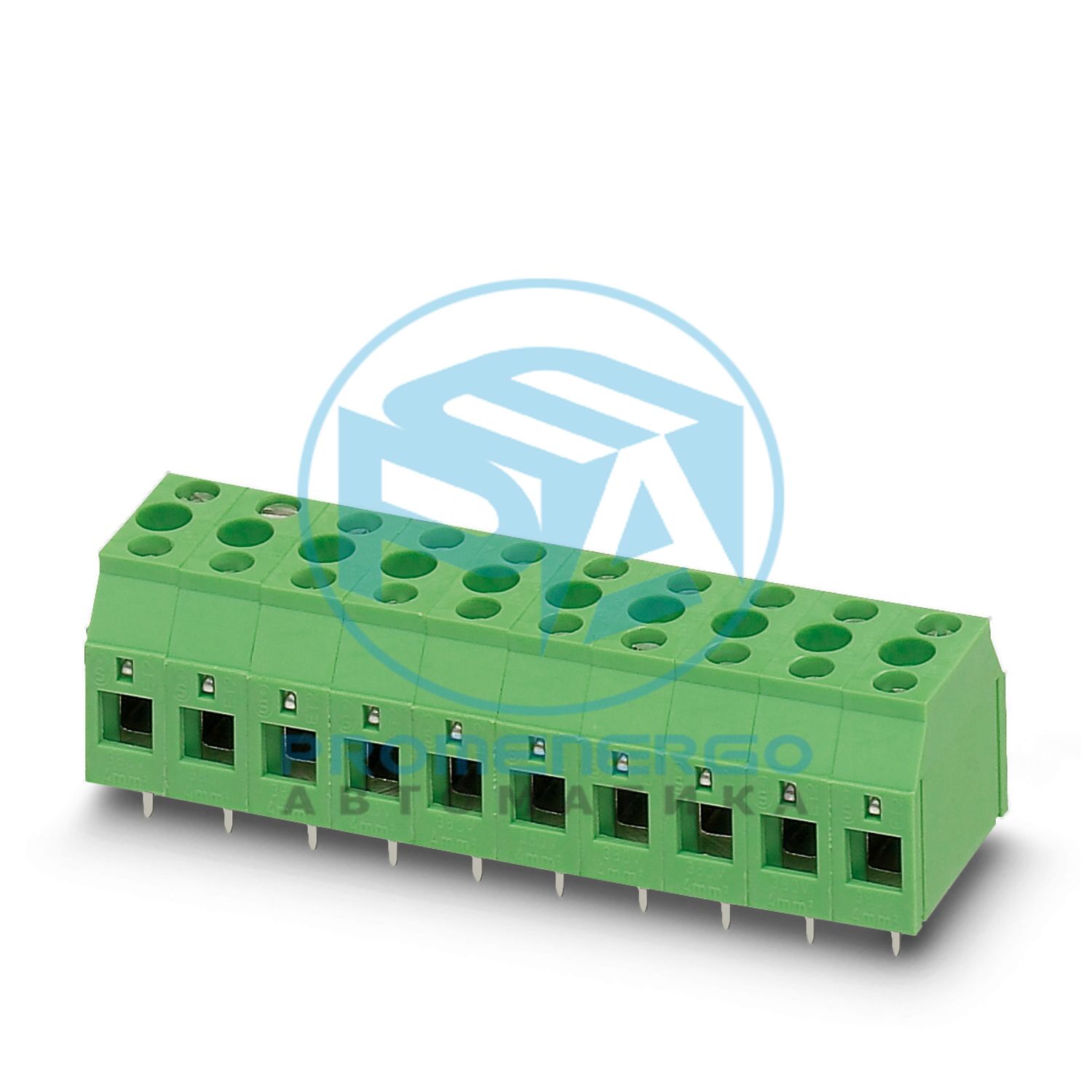

Клемма для печатной платы, номинальный ток: 41 А, номинальное напряжение (III/2): 320 В, номинальное сечение: 4 мм 2 , количество потенциалов: 1, количество рядов: 1, количество позиций в ряду: 1, ассортимент продукции: KDSP 4, шаг: 7,5 мм, метод подключения: Винтовое соединение с натяжной втулкой, форма головки винта: L Шлиц, монтаж: пайка волной, направление подключения проводника/платы: 0 °, цвет: зеленый, Расположение выводов: Линейное расположение выводов, Вывод под пайку [P]: 5 мм, количество выводов под пайку на потенциал: 2, тип упаковки: картонная упаковка. Статью можно выровнять для создания разных номеров. позиций!
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
КДСП 4
Линия продуктов
КОМБИКОН Клеммы L
Тип
Клеммный блок для печатной платы можно располагать рядами + проходной клеммный блок
Количество позиций
1
Подача
7,5 мм
Количество соединений
2
Количество строк
1
Количество потенциалов
1
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
2
Номинальный ток I Н
41 А
Номинальное напряжение U N
320 В
Номинальное напряжение (III/3)
320 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное напряжение (III/2)
320 В
Номинальное импульсное напряжение (III/2)
4 кВ
Номинальное напряжение (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
Тип
Клеммный блок для печатной платы можно располагать рядами + проходной клеммный блок
Номинальное сечение
4 мм2
Способ подключения
Винтовое соединение с натяжной втулкой
Сечение проводника жесткое
0,2 мм2 ... 6 мм2
Сечение провода гибкое
0,2 мм2 ... 4 мм2
Сечение проводника AWG
24 ... 10
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 4 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 4 мм2
2 провода одинакового сечения, жесткие
0,2 мм2 ... 1,5 мм2
2 гибких провода одинакового сечения
0,2 мм2 ... 1 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,25 мм2 ... 1 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 2,5 мм2
Длина зачистки
8 мм
Головка винта в форме привода
Прорезной (L)
Момент затяжки
0,6 Нм...0,8 Нм
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Терминал на металлической поверхности (верхний слой)
Олово (5-7 мкм Sn)
Зона пайки металлической поверхности (верхний слой)
Олово (5-7 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
7,5 мм
Ширина [ш]
7,5 мм
Высота [ч]
23 мм
Длина [л]
20,6 мм
Установленная высота
18 мм
Длина вывода для пайки [P]
5 мм
Размеры штифта
0,9 х 0,9 мм
Диаметр отверстия
1,3 мм
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
320 В
Номинальное импульсное напряжение (III/3)
4 кВ
минимальное значение зазора - неоднородное поле (III/3)
3 мм
минимальный путь утечки (III/3)
4 мм
Номинальное напряжение изоляции (III/2)
320 В
Номинальное импульсное напряжение (III/2)
4 кВ
минимальное значение зазора - неоднородное поле (III/2)
3 мм
минимальный путь утечки (III/2)
3 мм
Номинальное напряжение изоляции (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
минимальное значение зазора - неоднородное поле (II/2)
3 мм
минимальный путь утечки (II/2)
3,2 мм
Температура окружающей среды (хранение/транспортировка)
