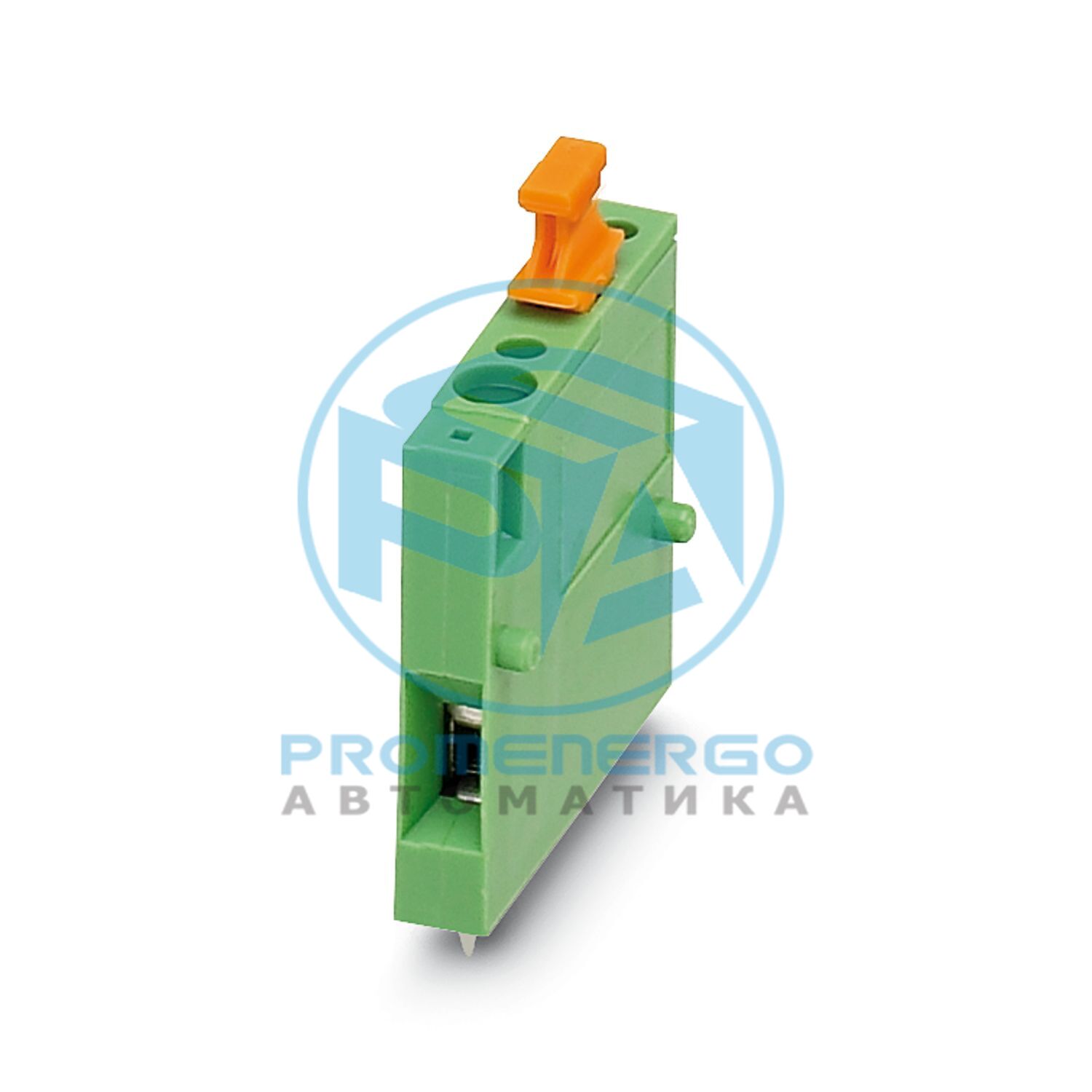

Клемма для печатной платы, номинальный ток: 13,5 А, номинальное напряжение (III/2): 320 В, номинальное сечение: 2,5 мм 2 , количество потенциалов: 1, количество рядов: 1, количество позиций в ряду: 1, ассортимент продукции: KDS 3-PMT, шаг: 5,08 мм, метод подключения: Винтовое соединение с натяжной втулкой, форма головки винта: L Шлиц, монтаж: пайка волновой пайкой, соединение проводника/платы направление: 0 °, цвет: зеленый, Расположение выводов: Линейное, Вывод под пайку [P]: 3,5 мм, количество выводов под пайку на потенциал: 2, тип упаковки: упакован в картон. Статью можно выровнять для создания разных номеров. позиций!
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
КДС 3-ПМТ
Линия продуктов
КОМБИКОН Клеммы М
Тип
Клеммная колодка для ПК, клеммная колодка с возможностью выравнивания и разъединения
Количество позиций
1
Подача
5,08 мм
Количество соединений
1
Количество строк
1
Количество потенциалов
1
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
2
Номинальный ток I Н
13,5 А
Номинальное напряжение U N
320 В
Номинальное напряжение (III/3)
320 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное напряжение (III/2)
320 В
Номинальное импульсное напряжение (III/2)
4 кВ
Номинальное напряжение (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
Тип
Клеммная колодка для ПК, клеммная колодка с возможностью выравнивания и разъединения
Номинальное сечение
2,5 мм2
Способ подключения
Винтовое соединение с натяжной втулкой
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 12
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 1,5 мм2
2 провода одинакового сечения, жесткие
0,2 мм2 ... 1 мм2
2 гибких провода одинакового сечения
0,2 мм2 ... 1 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,25 мм2 ... 0,75 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 1 мм2
Длина зачистки
8 мм
Головка винта в форме привода
Прорезной (L)
Момент затяжки
0,5 Нм...0,6 Нм
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Терминал на металлической поверхности (верхний слой)
Олово (5-7 мкм Sn)
Зона пайки металлической поверхности (верхний слой)
Олово (5-7 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
V2
Габаритный чертеж
Подача
5,08 мм
Ширина [ш]
5,08 мм
Высота [ч]
40,5 мм
Длина [л]
27 мм
Установленная высота
36 мм
Длина вывода для пайки [P]
3,5 мм
Размеры штифта
0,8 х 0,8 мм
Диаметр отверстия
1,2 мм
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,2 мм2 / сплошной / > 10 Н
Спецификация
МЭК 60947-7-4:2019-01
Требование испытания на повышение температуры
Сумма температуры окружающей среды и повышения температуры клеммного блока печатной платы не должна превышать верхний предел температуры.
Спецификация
МЭК 60947-7-4:2019-01
Спецификация
МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
МЭК 60947-1:2007-06 + А1:2010-12 + А2:2014-09
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
320 В
Номинальное импульсное напряжение (III/3)
4 кВ
минимальное значение зазора - неоднородное поле (III/3)
3 мм
минимальный путь утечки (III/3)
4 мм
Номинальное напряжение изоляции (III/2)
320 В
Номинальное импульсное напряжение (III/2)
4 кВ
минимальное значение зазора - неоднородное поле (III/2)
3 мм
минимальный путь утечки (III/2)
3 мм
Номинальное напряжение изоляции (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
минимальное значение зазора - неоднородное поле (II/2)
3 мм
минимальный путь утечки (II/2)
3,2 мм
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-10:2013-04
Температура
850 °С
Время воздействия
5 с
Спецификация
МЭК 60947-7-4:2019-01
Температура окружающей среды (хранение/транспортировка)
