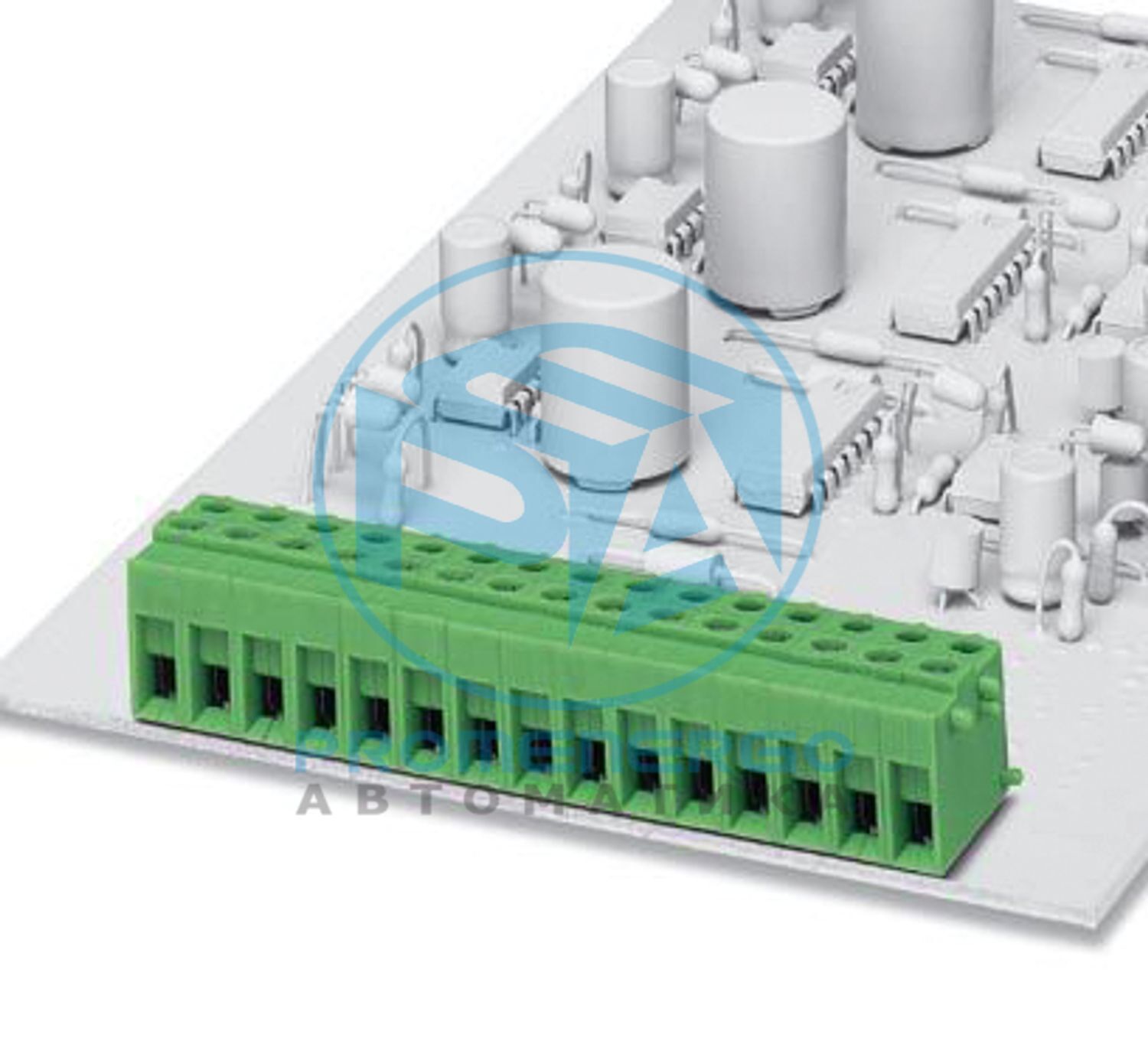

Клемма для печатной платы, номинальный ток: 17,5 А, номинальное напряжение (III/2): 400 В, номинальное сечение: 1,5 мм 2 , количество потенциалов: 1, количество рядов: 1, количество позиций в ряду: 1, ассортимент продукции: KDS, шаг: 5 мм, метод подключения: Винтовое соединение с натяжной втулкой, форма головки винта: L Шлиц, монтаж: пайка волной, направление подключения проводника/платы: 0 °, цвет: зеленый, Расположение выводов: Линейное расположение выводов, Вывод под пайку [P]: 4,9 мм, количество выводов под пайку на потенциал: 2, тип упаковки: картонная упаковка. Статью можно выровнять для создания разных номеров. позиций!
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
КДС
Линия продуктов
КОМБИКОН Клеммы S
Тип
Клеммный блок ПК можно выравнивать
Количество позиций
1
Подача
5 мм
Количество соединений
1
Количество строк
1
Количество потенциалов
1
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
2
Номинальный ток I Н
17,5 А
Номинальное напряжение U N
400 В
Номинальное напряжение (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное напряжение (III/2)
400 В
Номинальное импульсное напряжение (III/2)
4 кВ
Номинальное напряжение (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
Тип
Клеммный блок ПК можно выравнивать
Номинальное сечение
1,5 мм2
Способ подключения
Винтовое соединение с натяжной втулкой
Сечение проводника жесткое
0,14 мм2 ... 2,5 мм2
Сечение провода гибкое
0,14 мм2 ... 1,5 мм2
Сечение проводника AWG
26 ... 14
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 1 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 1 мм2
2 провода одинакового сечения, жесткие
0,14 мм2 ... 0,75 мм2
2 гибких провода одинакового сечения
0,14 мм2 ... 0,5 мм2
Длина зачистки
10 мм
Головка винта в форме привода
Прорезной (L)
Момент затяжки
0,4 Нм...0,5 Нм
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
горячее лужение
Терминал на металлической поверхности (верхний слой)
Олово (3-5 мкм Sn)
Зона пайки металлической поверхности (верхний слой)
Олово (3-5 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
V2
Габаритный чертеж
Подача
5 мм
Ширина [ш]
5 мм
Высота [ч]
19 мм
Длина [л]
18,6 мм
Установленная высота
14,1 мм
Длина вывода для пайки [P]
4,9 мм
Размеры штифта
1,1 х 0,8 мм
Диаметр отверстия
1,4 мм
Спецификация
МЭК 60998-2-1:1990-04
Результат
Тест пройден
Спецификация
МЭК 60998-2-1:1990-04
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,14 мм2 / сплошной / > 10 Н
Спецификация
МЭК 60998-2-1:1990-04
Спецификация
МЭК 60998-2-1:1990-04
Требование испытания на повышение температуры
Повышение температуры <= 45 К
Спецификация
МЭК 60998-2-1:1990-04
Сопротивление изоляции, соседние позиции
10 9 Ohm
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
минимальное значение зазора - неоднородное поле (III/3)
3 мм
минимальный путь утечки (III/3)
3,2 мм
Номинальное напряжение изоляции (III/2)
400 В
Номинальное импульсное напряжение (III/2)
4 кВ
минимальное значение зазора - неоднородное поле (III/2)
3 мм
минимальный путь утечки (III/2)
3 мм
Номинальное напряжение изоляции (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
минимальное значение зазора - неоднородное поле (II/2)
3 мм
минимальный путь утечки (II/2)
3,2 мм
Спецификация
МЭК 60068-2-6:1995-03
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60998-2-1:1990-04
Температура
850 °С
Время воздействия
5 с
