FRONT 4-H-6,35-7 - Клеммная колодка для печатной платы
FRONT 4-H-6,35-7 - Клеммная колодка для печатной платы

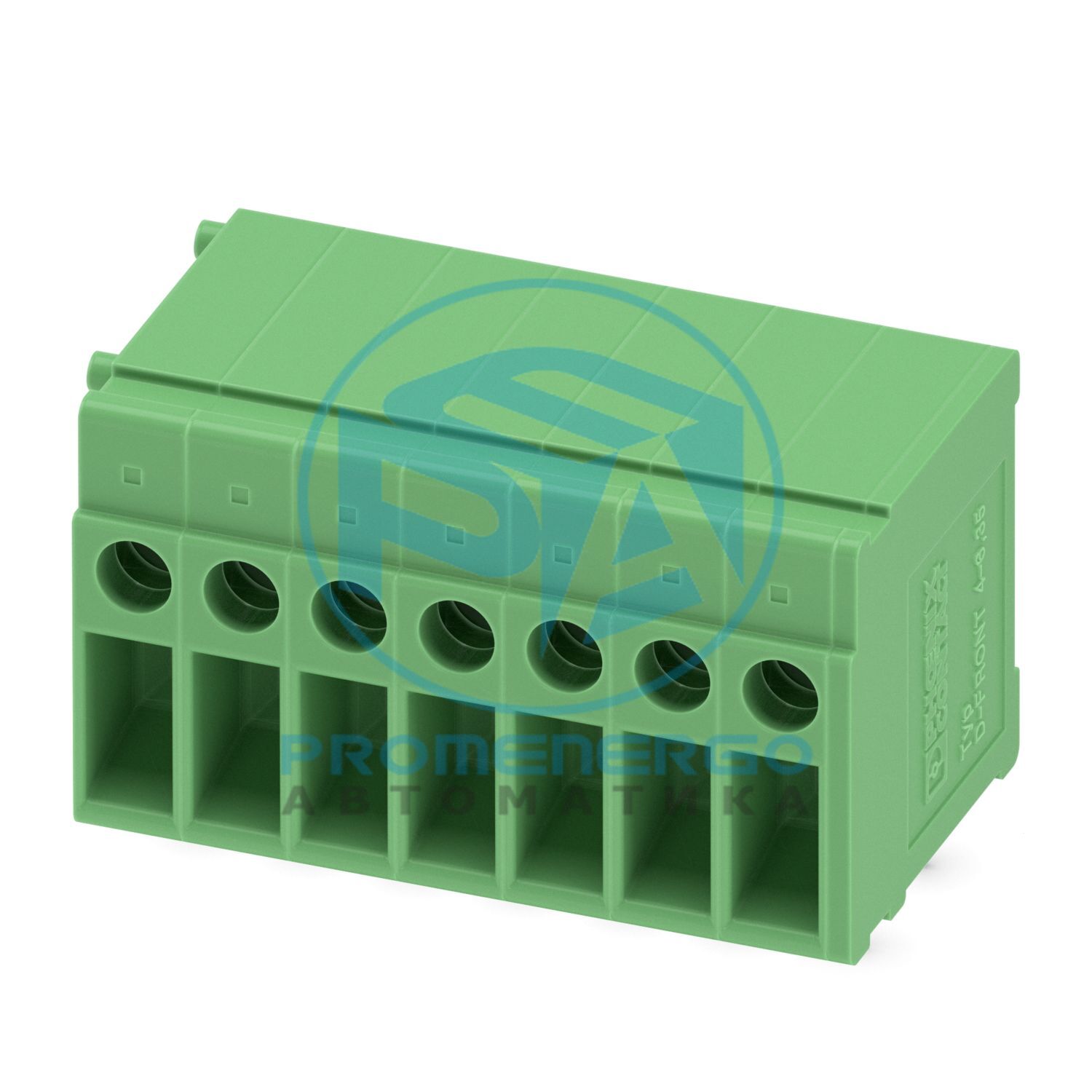

Клемма для печатной платы, номинальный ток: 32 А, номинальное напряжение (III/2): 320 В, номинальное сечение: 4 мм 2 , количество потенциалов: 7, количество рядов: 1, количество позиций в ряду: 7, ассортимент продукции: FRONT 4-H, шаг: 6,35 мм, метод подключения: Фронтальное винтовое соединение, монтаж: Волновая пайка, направление подключения проводника/платы: 0 °, цвет: зеленый, Расположение контактов: Линейное распиновка, Штифт под пайку [P]: 5 мм, количество выводов под пайку на потенциал: 2, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
ПЕРЕДНЯЯ 4-H
Линия продуктов
КОМБИКОН Клеммы L
Тип
Клеммный блок ПК можно выравнивать
Количество позиций
7
Подача
6,35 мм
Количество соединений
7
Количество строк
1
Количество потенциалов
7
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
2
Номинальный ток I Н
32 А
Номинальное напряжение U N
320 В
Номинальное напряжение (III/3)
320 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное напряжение (III/2)
320 В
Номинальное импульсное напряжение (III/2)
4 кВ
Номинальное напряжение (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
Тип
Клеммный блок ПК можно выравнивать
Номинальное сечение
4 мм2
Способ подключения
Переднее винтовое соединение
Сечение проводника жесткое
0,5 мм2 ... 6 мм2
Одножильный/клеммный разъем, многожильный
0,5 мм2 ... 6 мм2
Сечение провода гибкое
0,5 мм2 ... 6 мм2
Сечение проводника AWG
20 ... 10
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,5 мм2 ... 4 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,5 мм2 ... 2,5 мм2
2 провода одинакового сечения, жесткие
0,5 мм2 ... 1,5 мм2
2 гибких провода одинакового сечения
0,5 мм2 ... 1,5 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,25 мм2 ... 1 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 1 мм2
Длина зачистки
14 мм
Момент затяжки
0,5 Нм...0,6 Нм
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
горячее лужение
Терминал на металлической поверхности (верхний слой)
Олово (5-7 мкм Sn)
Зона пайки металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
6,35 мм
Ширина [ш]
45,95 мм
Высота [ч]
33 мм
Длина [л]
26 мм
Установленная высота
26 мм
Длина вывода для пайки [P]
5 мм
Размеры штифта
1 х 0,8 мм
Диаметр отверстия
1,3 мм
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,5 мм2 / сплошной / > 20 Н
Спецификация
МЭК 60947-7-4:2013-08
Требование испытания на повышение температуры
Сумма температуры окружающей среды и повышения температуры клеммного блока печатной платы не должна превышать верхний предел температуры.
Спецификация
МЭК 60947-7-4:2013-08
Спецификация
МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
МЭК 60947-7-4:2013-08
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
320 В
Номинальное импульсное напряжение (III/3)
4 кВ
минимальное значение зазора - неоднородное поле (III/3)
3 мм
минимальный путь утечки (III/3)
4 мм
Номинальное напряжение изоляции (III/2)
320 В
Номинальное импульсное напряжение (III/2)
4 кВ
минимальное значение зазора - неоднородное поле (III/2)
3 мм
минимальный путь утечки (III/2)
1,6 мм
Номинальное напряжение изоляции (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
минимальное значение зазора - неоднородное поле (II/2)
3 мм
минимальный путь утечки (II/2)
3,2 мм
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-10:2000-10
Температура
850 °С
Время воздействия
5 с
Спецификация
МЭК 60947-7-4:2013-08
Температура окружающей среды (хранение/транспортировка)
