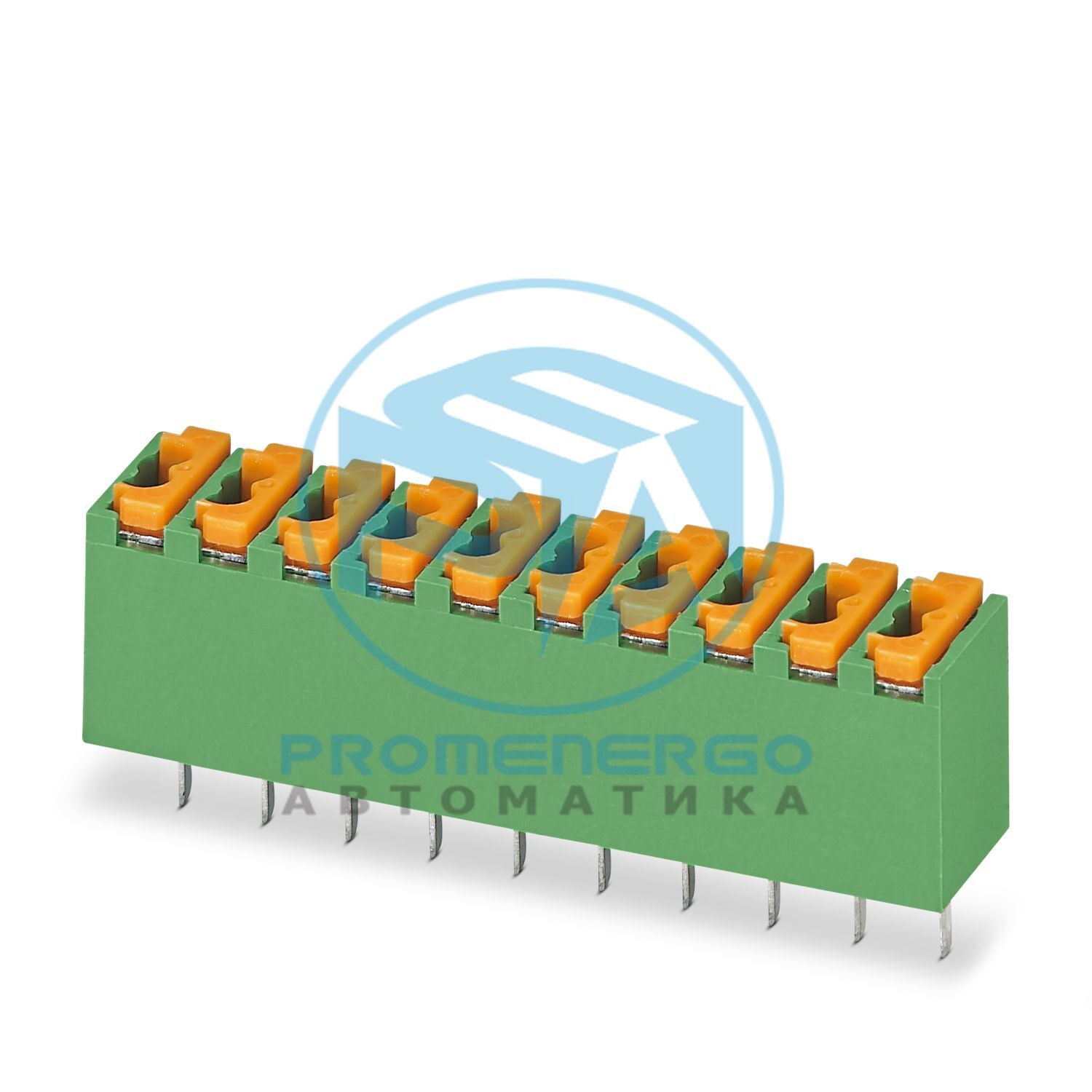

FK-MPT 0,5/ 7-3,5 - клеммная колодка для печатной платы
FK-MPT 0,5/ 7-3,5 - клеммная колодка для печатной платы
Клемма для печатной платы, номинальный ток: 4 А, номинальное напряжение (III/2): 250 В, номинальное сечение: 0,5 мм 2 , количество потенциалов: 7, количество рядов: 1, количество позиций в ряду: 7, ассортимент продукции: FK-MPT 0,5/..-V, шаг: 3,5 мм, метод подключения: пружинное соединение Push-in, монтаж: волновая пайка, направление подключения проводника/платы: 90 °, цвет: зеленый, Расположение выводов: Линейное расположение выводов, Вывод под пайку [P]: 3,5 мм, Количество выводов под пайку на потенциал: 1, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
ФК-МПТ 0,5/..-В
Линия продуктов
КОМБИКОН Клеммы XS
Тип
терминальный блок для ПК
Количество позиций
7
Подача
3,5 мм
Количество соединений
14
Количество строк
1
Количество потенциалов
7
Тип крепления
без
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
1
Номинальный ток I Н
4 А
Номинальное напряжение U N
250 В
Номинальное напряжение (III/3)
160 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
Номинальное напряжение (III/2)
250 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
Номинальное напряжение (II/2)
250 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
Способ подключения
Пружинное соединение Push-in
Сечение проводника жесткое
0,12 мм2 ... 0,5 мм2
Сечение проводника AWG
26 ... 20
Длина зачистки
6,5 мм
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Сталь/медь
Характеристики поверхности
луженый
Терминал на металлической поверхности (верхний слой)
Олово (5-7 мкм Sn)
Контактная точка металлической поверхности (средний слой)
Медь (2-3 мкм Cu)
Зона пайки металлической поверхности (верхний слой)
Олово (5-7 мкм Sn)
Зона пайки металлической поверхности (средний слой)
Медь (2-3 мкм Cu)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
ПБТ
Группа изоляционных материалов
IIIа
CTI согласно IEC 60112
225
Класс воспламеняемости согласно UL 94.
В0
Цвет (Исполнительный элемент)
оранжевый (2003)
Изоляционный материал
ПОМ
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
полупансион
Габаритный чертеж
Подача
3,5 мм
Ширина [ш]
25 мм
Высота [ч]
13 мм
Длина [л]
7 мм
Установленная высота
9,5 мм
Длина вывода для пайки [P]
3,5 мм
Размеры штифта
0,35 х 0,9 мм
Диаметр отверстия
1 мм
Спецификация
МЭК 60999-1:1990-05
Результат
Тест пройден
Спецификация
МЭК 60999-1:1990-05
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,14 мм2 / сплошной / > 10 Н
Спецификация
МЭК 60998-1:1990-04
Требование испытания на повышение температуры
Повышение температуры <= 45 К
Спецификация
МЭК 60512-2:1985-00
Сопротивление изоляции, соседние позиции
10 12 Ohm
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
IIIа
Сравнительный индекс отслеживания (IEC 60112)
КТИ 225
Номинальное напряжение изоляции (III/3)
160 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
минимальное значение зазора - неоднородное поле (III/3)
1,5 мм
минимальный путь утечки (III/3)
2,5 мм
Номинальное напряжение изоляции (III/2)
250 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
минимальное значение зазора - неоднородное поле (III/2)
1,5 мм
минимальный путь утечки (III/2)
2,5 мм
Номинальное напряжение изоляции (II/2)
250 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
минимальное значение зазора - неоднородное поле (II/2)
1,5 мм
минимальный путь утечки (II/2)
2,5 мм
Спецификация
МЭК 60068-2-6:1995-03
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Температура окружающей среды (хранение/транспортировка)
