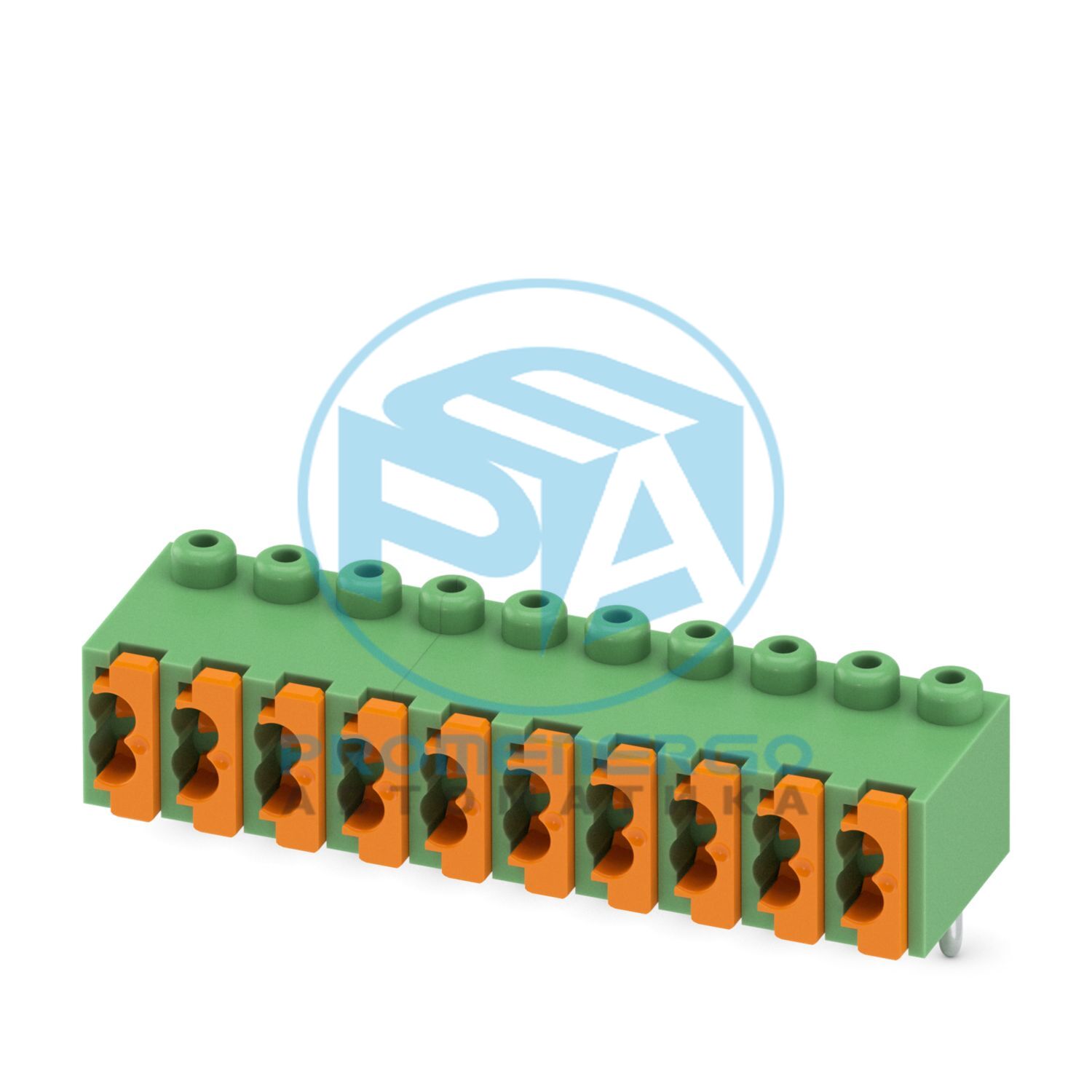

Клемма для печатной платы, номинальный ток: 4 А, номинальное напряжение (III/2): 250 В, номинальное сечение: 0,5 мм 2 , количество потенциалов: 10, количество рядов: 1, количество позиций в ряду: 10, ассортимент продукции: FK-MPT 0,5/..-H, шаг: 3,5 мм, метод подключения: пружинное соединение Push-in, монтаж: пайка волной, направление подключения проводника/платы: 0 °, цвет: зеленый, Расположение выводов: Линейное расположение выводов, Вывод под пайку [P]: 4 мм, количество выводов под пайку на потенциал: 1, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
ФК-МПТ 0,5/..-H
Линия продуктов
КОМБИКОН Клеммы XS
Тип
терминальный блок для ПК
Количество позиций
10
Подача
3,5 мм
Количество соединений
20
Количество строк
1
Количество потенциалов
10
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
1
Номинальный ток I Н
4 А
Номинальное напряжение U N
250 В
Номинальное напряжение (III/3)
160 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
Номинальное напряжение (III/2)
250 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
Номинальное напряжение (II/2)
250 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
Способ подключения
Пружинное соединение Push-in
Сечение проводника жесткое
0,12 мм2 ... 0,5 мм2
Сечение проводника AWG
26 ... 20
Длина зачистки
6,5 мм
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Сталь/медь
Характеристики поверхности
луженый
Терминал на металлической поверхности (верхний слой)
Олово (5-7 мкм Sn)
Контактная точка металлической поверхности (средний слой)
Медь (2-3 мкм Cu)
Зона пайки металлической поверхности (верхний слой)
Олово (5-7 мкм Sn)
Зона пайки металлической поверхности (средний слой)
Медь (2-3 мкм Cu)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
ПБТ
Группа изоляционных материалов
IIIа
CTI согласно IEC 60112
225
Класс воспламеняемости согласно UL 94.
В0
Цвет (Исполнительный элемент)
оранжевый (2003)
Габаритный чертеж
Подача
3,5 мм
Ширина [ш]
35,5 мм
Высота [ч]
12,5 мм
Длина [л]
9,5 мм
Установленная высота
8,5 мм
Длина вывода для пайки [P]
4 мм
Размеры штифта
1 мм
Расстояние между контактами
3,5 мм
Диаметр отверстия
1,2 мм
Группа изоляционных материалов
IIIа
Номинальное напряжение изоляции (III/3)
160 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
Номинальное напряжение изоляции (III/2)
250 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
Номинальное напряжение изоляции (II/2)
250 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
Температура окружающей среды (хранение/транспортировка)
