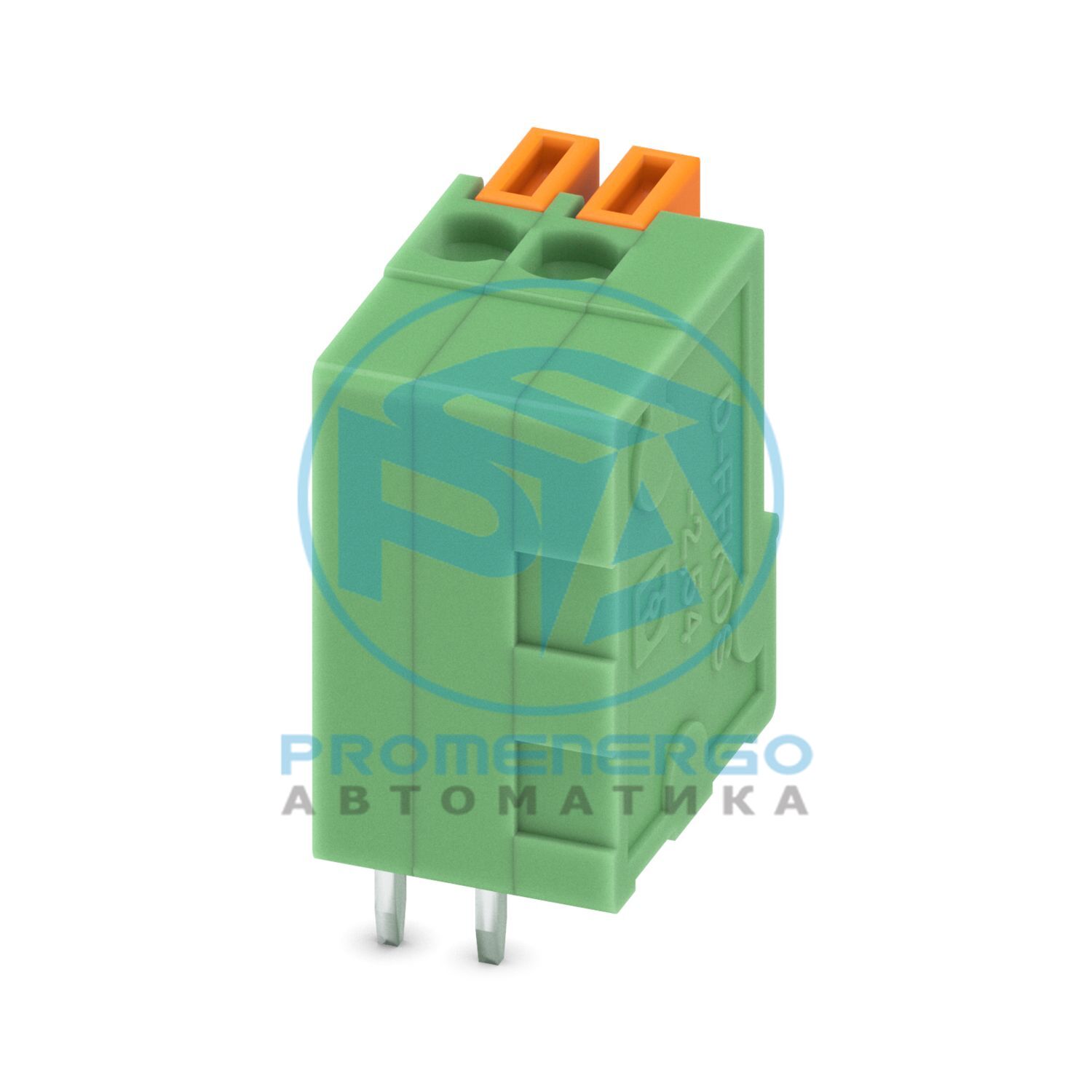

FFKDSA1/V-2,54-2 - клеммная колодка для печатной платы
FFKDSA1/V-2,54-2 - клеммная колодка для печатной платы
Клемма для печатной платы, номинальный ток: 6 А, номинальное напряжение (III/2): 160 В, номинальное сечение: 0,5 мм 2 , количество потенциалов: 2, количество рядов: 1, количество позиций в ряду: 2, ассортимент продукции: FFKDS(A) 0,5/..-V, шаг: 2,54 мм, метод подключения: пружинное соединение Push-in, монтаж: пайка волной, направление подключения проводника/платы: 90 °, цвет: зеленый, Расположение выводов: Линейное расположение выводов, Вывод под пайку [P]: 3,4 мм, количество выводов под пайку на потенциал: 2, тип упаковки: упакован в картон. Статью можно выровнять для создания разных номеров. позиций!
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
ФФКДС(А) 0,5/..-В
Линия продуктов
КОМБИКОН Клеммы XS
Тип
Клеммный блок ПК можно выравнивать
Количество позиций
2
Подача
2,54 мм
Количество соединений
2
Количество строк
1
Количество потенциалов
2
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
2
Номинальный ток I Н
6 А
Номинальное напряжение U N
160 В
Номинальное напряжение (III/3)
63 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
Номинальное напряжение (III/2)
160 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
Номинальное напряжение (II/2)
320 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
Тип
Клеммный блок ПК можно выравнивать
Номинальное сечение
0,5 мм2
Способ подключения
Пружинное соединение Push-in
Сечение проводника жесткое
0,14 мм2 ... 0,5 мм2
Сечение провода гибкое
0,14 мм2 ... 0,5 мм2
Сечение проводника AWG
26 ... 20
Длина зачистки
11 мм
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Терминал на металлической поверхности (верхний слой)
Олово (5-7 мкм Sn)
Контактная точка металлической поверхности (средний слой)
Никель (2-3 мкм Ni)
Зона пайки металлической поверхности (верхний слой)
Олово (5-7 мкм Sn)
Зона пайки металлической поверхности (средний слой)
Никель (2-3 мкм Ni)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Цвет (Исполнительный элемент)
оранжевый (2003)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
2,54 мм
Ширина [ш]
7,58 мм
Высота [ч]
17 мм
Длина [л]
12,6 мм
Установленная высота
13,6 мм
Длина вывода для пайки [P]
3,4 мм
Размеры штифта
0,5 х 0,8 мм
Расстояние между контактами
5,08 мм
Диаметр отверстия
1,1 мм
Спецификация
МЭК 60999-1:1990-05
Результат
Тест пройден
Спецификация
МЭК 60999-1:1990-05
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,14 мм2 / сплошной / > 7 Н
Спецификация
МЭК 60998-1:1990-04
Требование испытания на повышение температуры
Повышение температуры <= 45 К
Спецификация
МЭК 60512-2:1985-00
Сопротивление изоляции, соседние позиции
10 12 Ohm
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
63 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
минимальное значение зазора - неоднородное поле (III/3)
1,5 мм
минимальный путь утечки (III/3)
1,6 мм
Номинальное напряжение изоляции (III/2)
160 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
минимальное значение зазора - неоднородное поле (III/2)
1,5 мм
минимальный путь утечки (III/2)
1,5 мм
Номинальное напряжение изоляции (II/2)
320 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
минимальное значение зазора - неоднородное поле (II/2)
1,5 мм
минимальный путь утечки (II/2)
1,6 мм
Спецификация
МЭК 60068-2-6:1982 + AMD 2:1985
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Температура окружающей среды (хранение/транспортировка)
