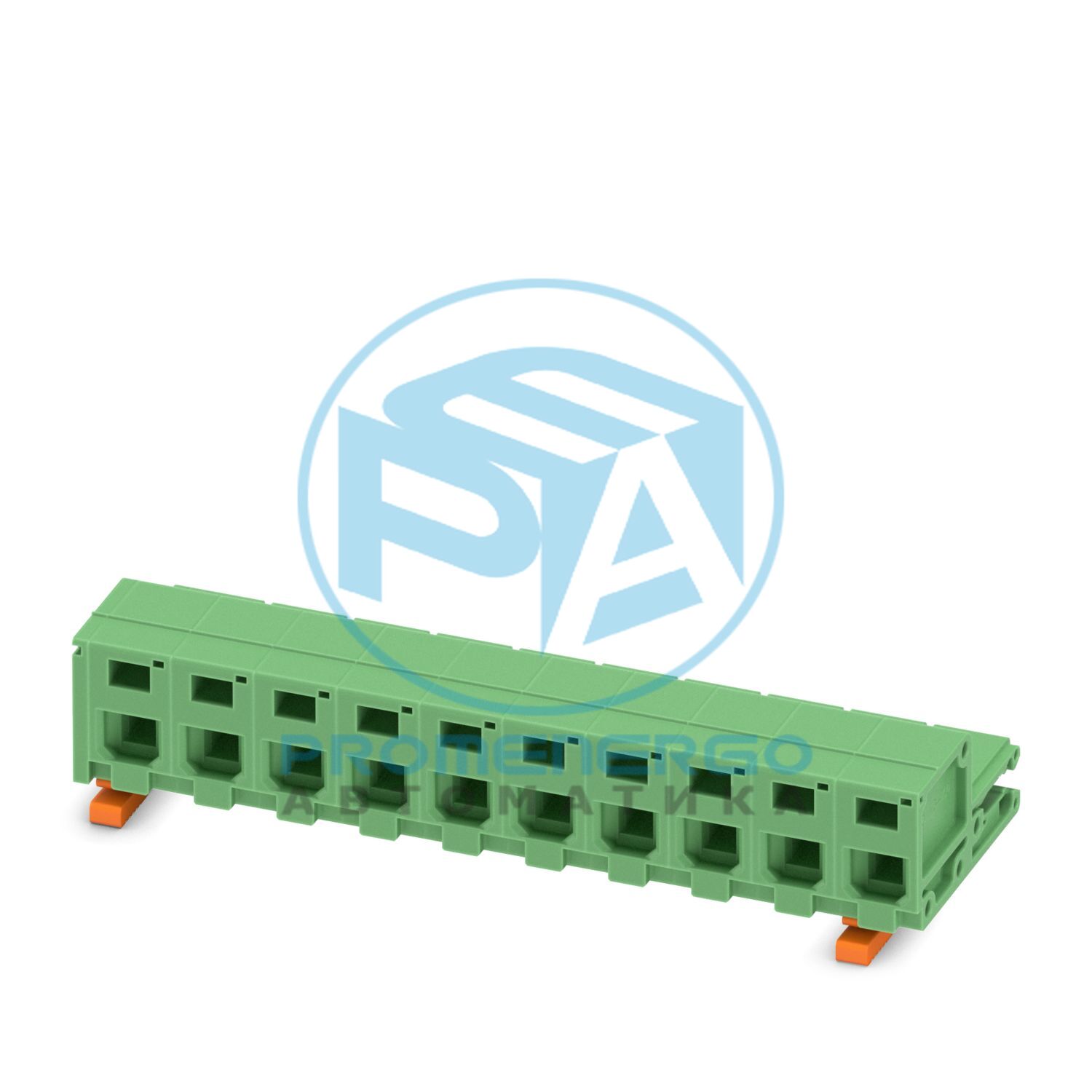

ZEC 1,5/10-ST-7,5 C2 R1,10 - разъем для печатной платы
ZEC 1,5/10-ST-7,5 C2 R1,10 - разъем для печатной платы
Прямой штекер печатной платы, номинальное сечение: 1,5 мм 2 , цвет: зеленый, номинальный ток: 10 А, номинальное напряжение (III/2): 630 В, поверхность контакта: Sn, тип соединения контактов: Гнездо, количество потенциалов: 10, количество рядов: 1, количество позиций: 10, количество подключений: 10, ассортимент продукции: ZEC 1,5/..-ST, шаг: 7,5 мм, метод подключения: Пружинное соединение, монтаж: Прямое вставное соединение, направление подключения проводника/платы: 0 °, вставная система: ZEC, фиксация: Защелкивающаяся фиксация, метод монтажа: Фланец с защелкой, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
Прямой штекер печатной платы
Семейство продуктов
ЗЭК 1,5/..-СТ
Линия продуктов
COMBICON Разъёмs S
Тип
Прямой разъем
Количество позиций
10
Подача
7,5 мм
Количество соединений
10
Количество строк
1
Количество потенциалов
10
Тип крепления
без
Номинальный ток I Н
10 А
Номинальное напряжение U N
630 В
Контактное сопротивление
1,2 мОм
Номинальное напряжение (III/3)
400 В
Номинальное импульсное напряжение (III/3)
6 кВ
Номинальное напряжение (III/2)
630 В
Номинальное импульсное напряжение (III/2)
6 кВ
Номинальное напряжение (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
Тип
Прямой разъем
Система разъемов
ЗЭК
Номинальное сечение
1,5 мм2
Тип контактного соединения
Розетка
Тип блокировки
Защелкивающаяся блокировка
Тип крепления
Фиксирующий фланец
Способ подключения
Пружинное соединение
Направление подключения провода к направлению подключения
0 °
Сечение проводника жесткое
0,2 мм2 ... 1,5 мм2
Сечение провода гибкое
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 1,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 0,5 мм2
Длина зачистки
7 мм
рекомендуемый инструмент для обжима
1212034 CRIMPFOX 6
рекомендуемый инструмент для обжима
1212034 CRIMPFOX 6
Тип крепления
Метод прямого подключения
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
горячее лужение
Терминал на металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Площадь контакта с металлической поверхностью (верхний слой)
Олово (4-8 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Примечания по эксплуатации
В соответствии со стандартом IEC 61984 разъемы COMBICON не имеют коммутационной мощности (COC). При использовании по назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
Габаритный чертеж
Подача
7,5 мм
Ширина [ш]
83,9 мм
Высота [ч]
17,5 мм
Длина [л]
24,05 мм
Установленная высота
18 мм
Спецификация
МЭК 60999-1:1990-05
Результат
Тест пройден
Спецификация
МЭК 60999-1:1990-05
Результат
Тест пройден
Спецификация
МЭК 60999-1:1990-05
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,2 мм2 / сплошной / > 10 Н
Результат
Тест пройден
Количество циклов
20
Усилие вставки на поз. ок.
6 Н
Сила вывода на поз. ок.
3 Н
Спецификация
МЭК 60068-2-70:1995-12
Результат
Тест пройден
Спецификация
МЭК 60512-2:1985-00
Результат
Тест пройден
Спецификация
МЭК 60512-2:1985-00
Результат
Тест пройден
Спецификация
МЭК 60512-5-1:2002-02
Проверенное количество позиций
12
Спецификация
МЭК 60512-2:1985-00
Сопротивление изоляции, соседние позиции
10 12 Ohm
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
400 В
Номинальное импульсное напряжение (III/3)
6 кВ
минимальное значение зазора - неоднородное поле (III/3)
5,5 мм
минимальный путь утечки (III/3)
5,5 мм
Номинальное напряжение изоляции (III/2)
630 В
Номинальное импульсное напряжение (III/2)
6 кВ
минимальное значение зазора - неоднородное поле (III/2)
5,5 мм
минимальный путь утечки (III/2)
5,5 мм
Номинальное напряжение изоляции (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
минимальное значение зазора - неоднородное поле (II/2)
5,5 мм
минимальный путь утечки (II/2)
5,5 мм
Спецификация
МЭК 60512-5:1992-08
Контактное сопротивление R 1
1,2 мОм
Контактное сопротивление R 2
1,5 мОм
Циклы установки/извлечения
20
Спецификация
ИСО 6988:1985-02
Коррозионный стресс
0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс
100 °С/168 ч
Выдерживаемое напряжение промышленной частоты
3,31 кВ
Спецификация
МЭК 60068-2-6:1995-03
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Температура окружающей среды (хранение/транспортировка)
