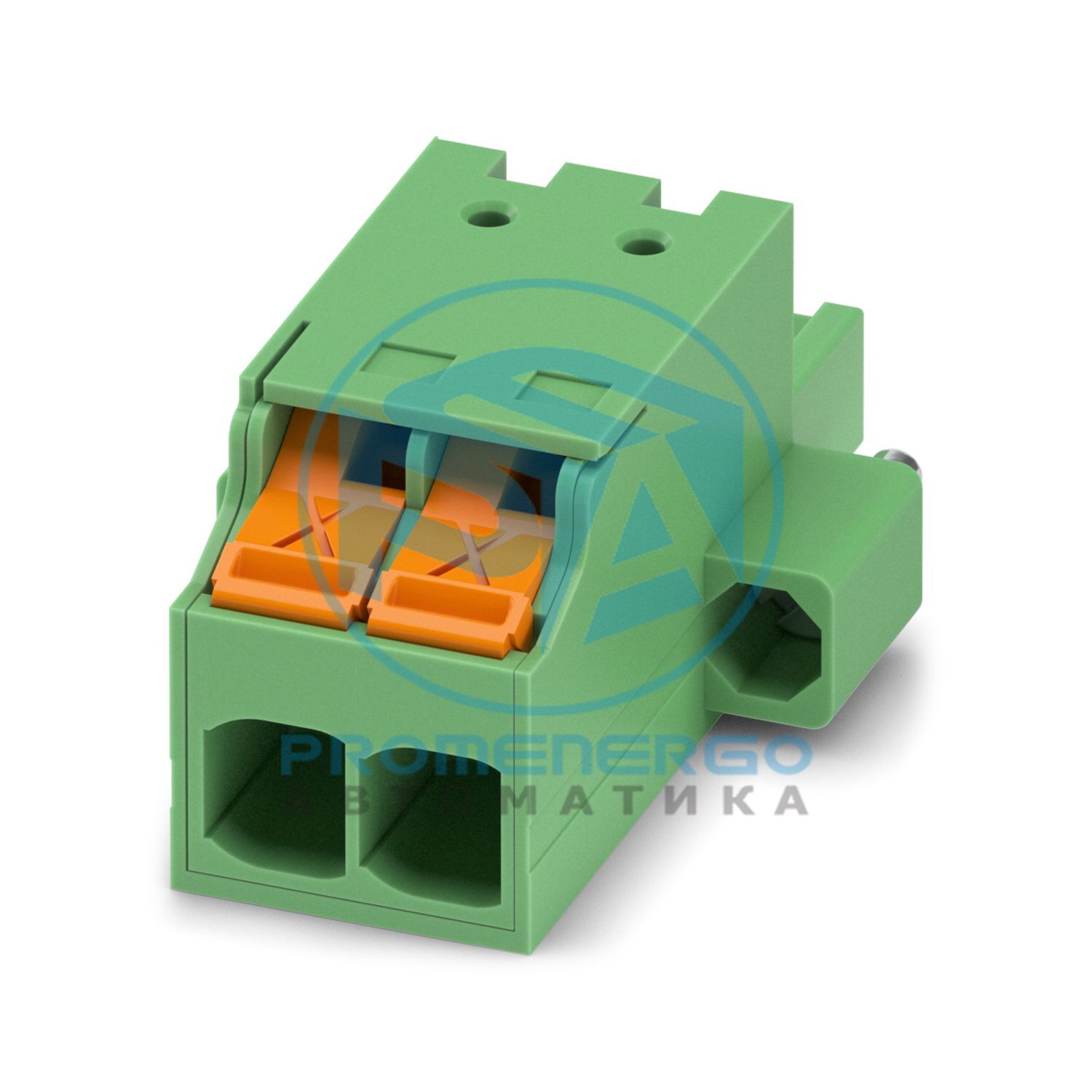

Разъем для печатной платы, номинальное сечение: 2,5 мм 2 , цвет: зеленый, номинальный ток: 16 А, номинальное напряжение (III/2): 320 В, поверхность контакта: Sn, тип соединения контактов: Гнездо, количество рядов: 1, количество позиций: 2, ассортимент продукции: XPC 2,5/..-STF, шаг: 5,08 мм, метод подключения: Push-X-соединение, направление подключения проводника/платы: 0 °, Запорный зажим: - без запорного зажима, вставная система: COMBICON MSTB 2,5, фиксация: Винтовой механизм фиксации, способ монтажа: Винтовой фланец, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
разъем для печатной платы
Семейство продуктов
ХПК 2,5/..-СТФ
Линия продуктов
COMBICON Разъёмs M
Количество позиций
2
Подача
5,08 мм
Количество строк
1
Номинальный ток I Н
16 А
Номинальное напряжение U N
320 В
Контактное сопротивление
1,2 мОм
Номинальное напряжение (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное напряжение (III/2)
320 В
Номинальное импульсное напряжение (III/2)
4 кВ
Номинальное напряжение (II/2)
500 В
Номинальное импульсное напряжение (II/2)
4 кВ
Система разъемов
КОМБИКОН МСТБ 2,5
Номинальное сечение
2,5 мм2
Тип контактного соединения
Розетка
Тип блокировки
Винтовой запорный механизм
Тип крепления
Винтовой фланец
Момент затяжки
0,3 Нм
Способ подключения
Соединение Push-X
Направление подключения проводника/платы
0 °
Сечение проводника жесткое
0,5 мм2 ... 2,5 мм2
Сечение провода гибкое
0,5 мм2 ... 2,5 мм2
Сечение проводника AWG
20 ... 12
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,5 мм2 ... 2,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,5 мм2 ... 2,5 мм2
Цилиндрический калибр а х б/диаметр
2,8 мм х 2,0 мм / -
Длина зачистки
10 мм
рекомендуемый инструмент для обжима
1212034 CRIMPFOX 6
наконечники без изолирующей манжеты согласно DIN 46228?1
Сечение: 0,5 мм2; Длина: 10 мм
рекомендуемый инструмент для обжима
1212034 CRIMPFOX 6
наконечники с изолирующим воротником согласно DIN 46228?4
Сечение: 0,5 мм2; Длина: 10 мм
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
горячее лужение
Терминал на металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Площадь контакта с металлической поверхностью (верхний слой)
Олово (4-8 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
ПБТ
Группа изоляционных материалов
II
CTI согласно IEC 60112
575
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
200 °С
Цвет (Исполнительный элемент)
оранжевый (2003)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
175 °С
Габаритный чертеж
Подача
5,08 мм
Ширина [ш]
20,27 мм
Высота [ч]
14,8 мм
Длина [л]
30,86 мм
Момент затяжки
0,3 Нм
Примечания по эксплуатации
В соответствии со стандартом IEC 61984 разъемы COMBICON не имеют коммутационной мощности (COC). При использовании по назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,5 мм2 / сплошной / > 20 Н
Спецификация
МЭК 60512-13-2:2006-02
Результат
Тест пройден
Количество циклов
25
Усилие вставки на поз. ок.
9 Н
Сила вывода на поз. ок.
8 Н
Спецификация
МЭК 60068-2-70:1995-12
Результат
Тест пройден
Спецификация
МЭК 60512-13-5:2006-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря
4,8 кВ
Контактное сопротивление R 1
1,2 мОм
Контактное сопротивление R 2
1,2 мОм
Циклы установки/извлечения
25
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
ЕН ИСО 22479:2022-06
Коррозионный стресс
0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс
105 °С/168 ч
Выдерживаемое напряжение промышленной частоты
2,21 кВ
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60068-2-27:2008-02
Форма импульса
Полусинусоидальный
Ускорение
30 г
Продолжительность шока
18 мс
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Спецификация
DIN EN 50155 (VDE 0115-200):2022-06
Спектр
Испытание на длительный срок службы, категория 1, класс B, установка на кузове
Частота
от f 1 = 5 Гц до f 2 = 150 Гц
уровень РАС
0,964 (м/с2)2/Гц
Ускорение
0,572 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Прерывание контакта
< 1 мкс
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2022-06
Форма импульса
Полусинусоидальный
Ускорение
30 г
Продолжительность шока
18 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Прерывание контакта
< 1 мкс
Результат
Тест пройден
Температура окружающей среды (хранение/транспортировка)
