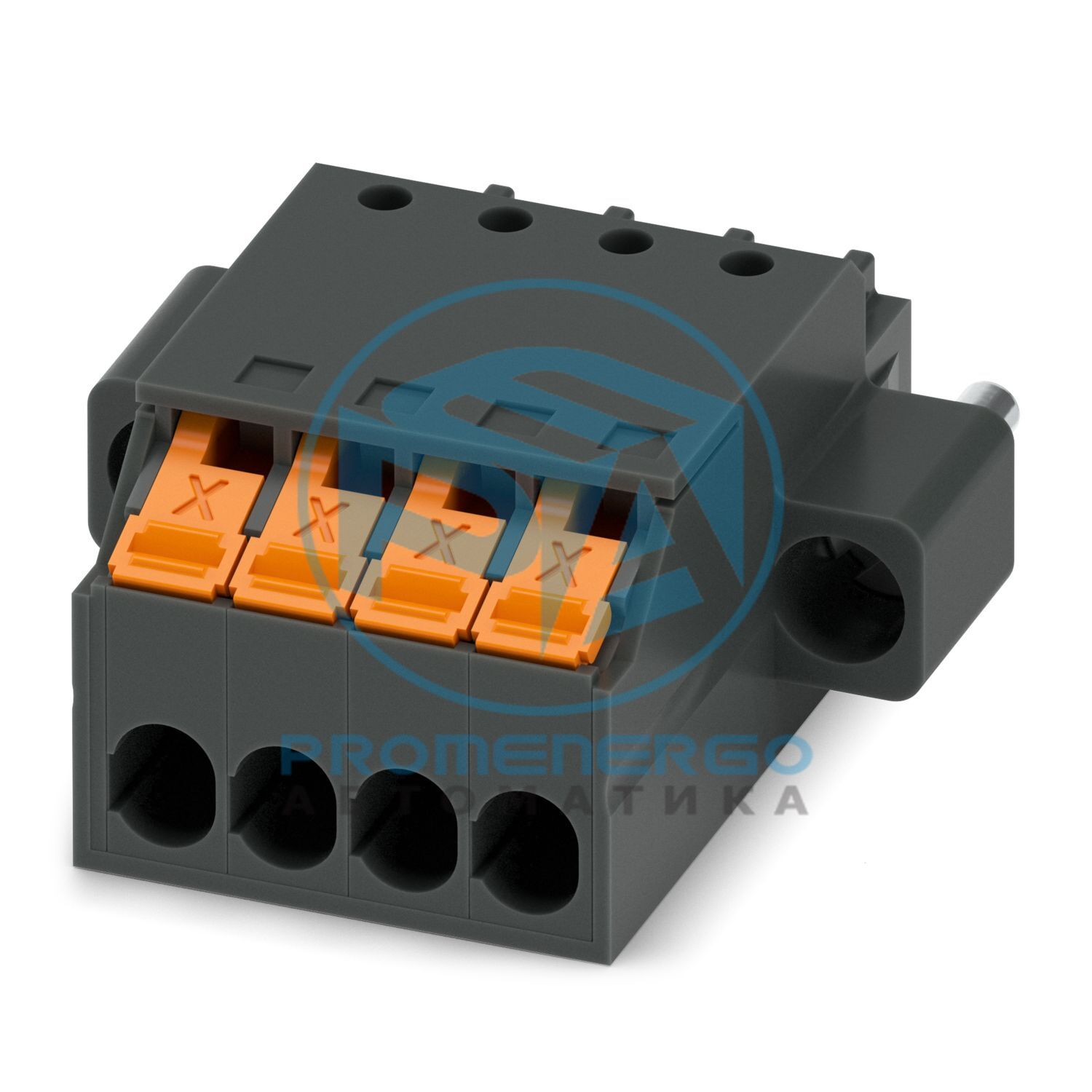

Разъем для печатной платы, номинальное сечение: 1,5 мм 2 , цвет: черный, номинальный ток: 8 А, номинальное напряжение (III/2): 160 В, поверхность контакта: Sn, тип соединения контактов: Гнездо, количество рядов: 1, количество позиций: 4, ассортимент продукции: XPC 1,5/..-STF, шаг: 3,5 мм, метод подключения: Push-X-соединение, направление подключения проводника/платы: 0 °, фиксация зажим: - без стопорного зажима, система вставок: COMBICON MC 1,5, фиксация: Винтовой механизм фиксации, способ монтажа: Винтовой фланец, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
разъем для печатной платы
Семейство продуктов
ХПК 1,5/..-СТФ
Линия продуктов
COMBICON Разъёмs S
Количество позиций
4
Подача
3,5 мм
Количество строк
1
Номинальный ток I Н
8 А
Номинальное напряжение U N
160 В
Контактное сопротивление
2,2 мОм
Номинальное напряжение (III/3)
160 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
Номинальное напряжение (III/2)
160 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
Номинальное напряжение (II/2)
320 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
Система разъемов
КОМБИКОН МС 1,5
Номинальное сечение
1,5 мм2
Тип контактного соединения
Розетка
Тип блокировки
Винтовой запорный механизм
Тип крепления
Винтовой фланец
Момент затяжки
0,3 Нм
Способ подключения
Соединение Push-X
Направление подключения проводника/платы
0 °
Сечение проводника жесткое
0,34 мм2 ... 1,5 мм2
Сечение провода гибкое
0,5 мм2 ... 1,5 мм2
Сечение проводника AWG
20 ... 16
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,5 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 0,75 мм2
Цилиндрический калибр а х б/диаметр
2,4 мм х 1,5 мм / -
Длина зачистки
10 мм
рекомендуемый инструмент для обжима
1212034 CRIMPFOX 6
наконечники без изолирующей манжеты согласно DIN 46228?1
Сечение: 0,5 мм2; Длина: 8 мм... 10 мм
рекомендуемый инструмент для обжима
1212034 CRIMPFOX 6
наконечники с изолирующим воротником согласно DIN 46228?4
Сечение: 0,25 мм2; Длина: 8 мм
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
горячее лужение
Терминал на металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Площадь контакта с металлической поверхностью (верхний слой)
Олово (4-8 мкм Sn)
Цвет (корпус)
черный (9005)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
300 °С
Цвет (Исполнительный элемент)
оранжевый (2003)
Изоляционный материал
ПБТ
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Габаритный чертеж
Подача
3,5 мм
Ширина [ш]
24,3 мм
Высота [ч]
12,46 мм
Длина [л]
25,95 мм
Момент затяжки
0,3 Нм
Примечания по эксплуатации
В соответствии со стандартом IEC 61984 разъемы COMBICON не имеют коммутационной мощности (COC). При использовании по назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,34 мм2 / сплошной / > 15 Н
Спецификация
МЭК 60512-13-2:2006-02
Результат
Тест пройден
Количество циклов
25
Усилие вставки на поз. ок.
8 Н
Сила вывода на поз. ок.
5 Н
Спецификация
МЭК 60068-2-70:1995-12
Результат
Тест пройден
Спецификация
МЭК 60512-13-5:2006-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря
2,95 кВ
Контактное сопротивление R 1
2,2 мОм
Контактное сопротивление R 2
2,1 мОм
Циклы установки/извлечения
25
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
ЕН ИСО 22479:2022-06
Коррозионный стресс
0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс
105 °С/168 ч
Выдерживаемое напряжение промышленной частоты
1,39 кВ
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60068-2-27:2008-02
Форма импульса
Полусинусоидальный
Ускорение
30 г
Продолжительность шока
18 мс
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Спецификация
DIN EN 50155 (VDE 0115-200):2022-06
Спектр
Испытание на длительный срок службы, категория 1, класс B, установка на кузове
Частота
от f 1 = 5 Гц до f 2 = 150 Гц
уровень РАС
0,964 (м/с2)2/Гц
Ускорение
0,572 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Прерывание контакта
< 1 мкс
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2022-06
Форма импульса
Полусинусоидальный
Ускорение
30 г
Продолжительность шока
18 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Прерывание контакта
< 1 мкс
Результат
Тест пройден
Температура окружающей среды (хранение/транспортировка)
