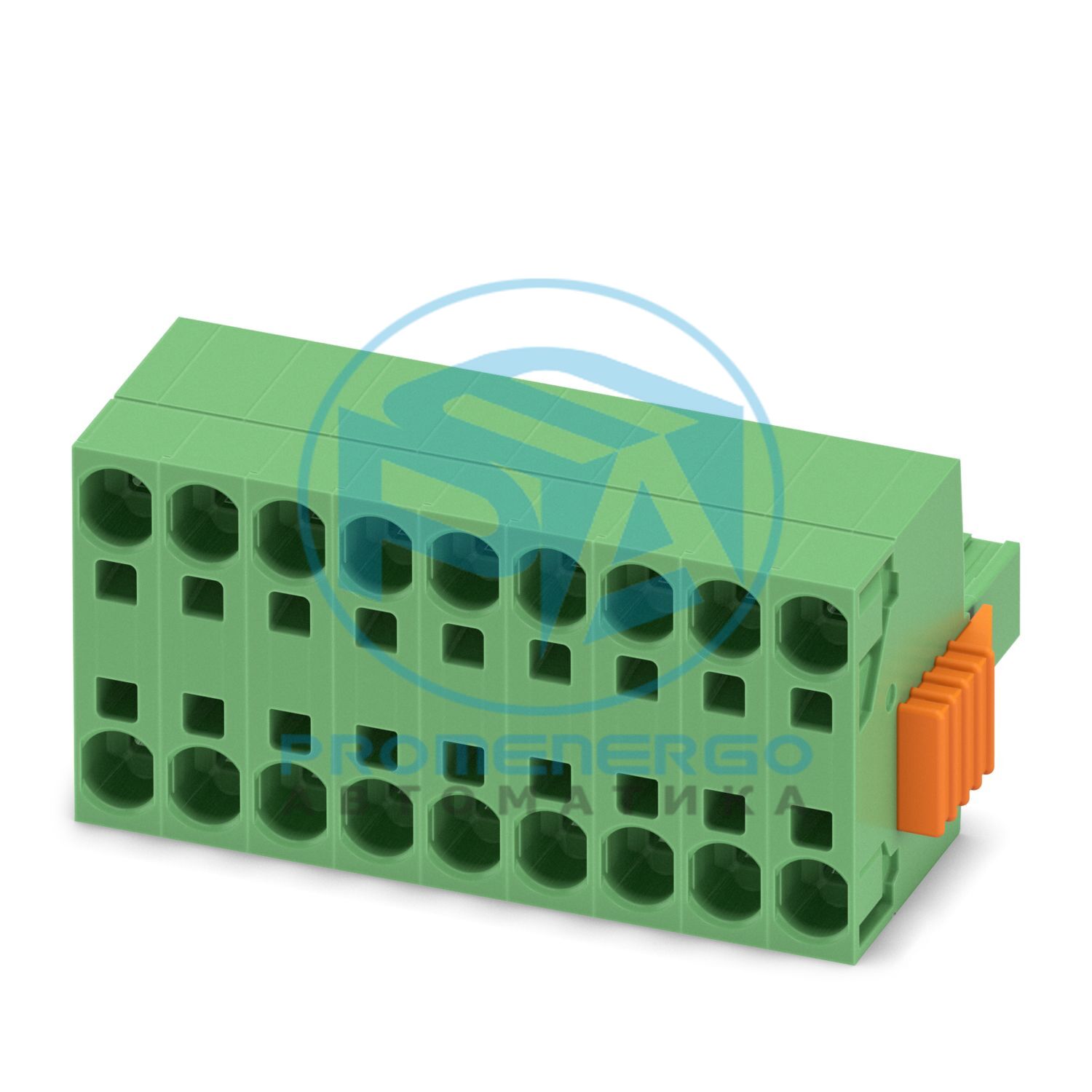

PCB TWIN штекер, номинальное сечение: 6 мм 2 , цвет: зеленый, номинальный ток: 32 А, номинальное напряжение (III/2): 1000 В, поверхность контакта: Sn, тип соединения контактов: Гнездо, количество потенциалов: 9, количество рядов: 1, количество позиций: 9, количество подключений: 18, ассортимент продукции: TSPC 5/..-STCL, шаг: 7,62 мм, способ подключения: Пружинное соединение Push-in, направление подключения проводника/платы: 0 °, защелка: - без защелки, система вставок: COMBICON PC 5, фиксация: защелка, метод монтажа: задвижка с защелкой Click & Lock, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
Двойной штекер печатной платы
Семейство продуктов
TSPC 5/..-STCL
Линия продуктов
COMBICON Разъёмs L
Тип
Стандартный
Количество позиций
9
Подача
7,62 мм
Количество соединений
18
Количество строк
1
Количество потенциалов
9
Тип крепления
Нажмите и зафиксируйте задвижку
Номинальный ток I Н
32 А
Номинальное напряжение U N
1000 В
Номинальное напряжение (III/3)
1000 В
Номинальное импульсное напряжение (III/3)
8 кВ
Номинальное напряжение (III/2)
1000 В
Номинальное импульсное напряжение (III/2)
8 кВ
Номинальное напряжение (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
Тип
Стандартный
Система разъемов
КОМБИКОН ПК 5
Номинальное сечение
6 мм2
Тип контактного соединения
Розетка
Тип блокировки
Блокировка зажима
Тип крепления
Нажмите и зафиксируйте задвижку
Способ подключения
Пружинное соединение Push-in
Направление подключения проводника/платы
0 °
Сечение проводника жесткое
0,2 мм2 ... 10 мм2
Сечение провода гибкое
0,2 мм2 ... 6 мм2
Сечение проводника AWG
24 ... 8
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 6 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 4 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,25 мм2 ... 1,5 мм2
Цилиндрический калибр а х б/диаметр
4,3 мм х 4,0 мм / 4,0 мм
Длина зачистки
15 мм
рекомендуемый инструмент для обжима
1212034 CRIMPFOX 6
наконечники без изолирующей манжеты согласно DIN 46228?1
Сечение: 0,5 мм2; Длина: 10 мм... 15 мм
рекомендуемый инструмент для обжима
1212034 CRIMPFOX 6
наконечники с изолирующим воротником согласно DIN 46228?4
Сечение: 0,5 мм2; Длина: 10 мм... 15 мм
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
горячее лужение
Терминал на металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Площадь контакта с металлической поверхностью (верхний слой)
Олово (4-8 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Цвет (Исполнительный элемент)
оранжевый (2003)
Габаритный чертеж
Подача
7,62 мм
Ширина [ш]
76,58 мм
Высота [ч]
35,05 мм
Длина [л]
41,45 мм
Примечания по эксплуатации
В соответствии со стандартом IEC 61984 разъемы COMBICON не имеют коммутационной мощности (COC). При использовании по назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
Температура окружающей среды (хранение/транспортировка)
