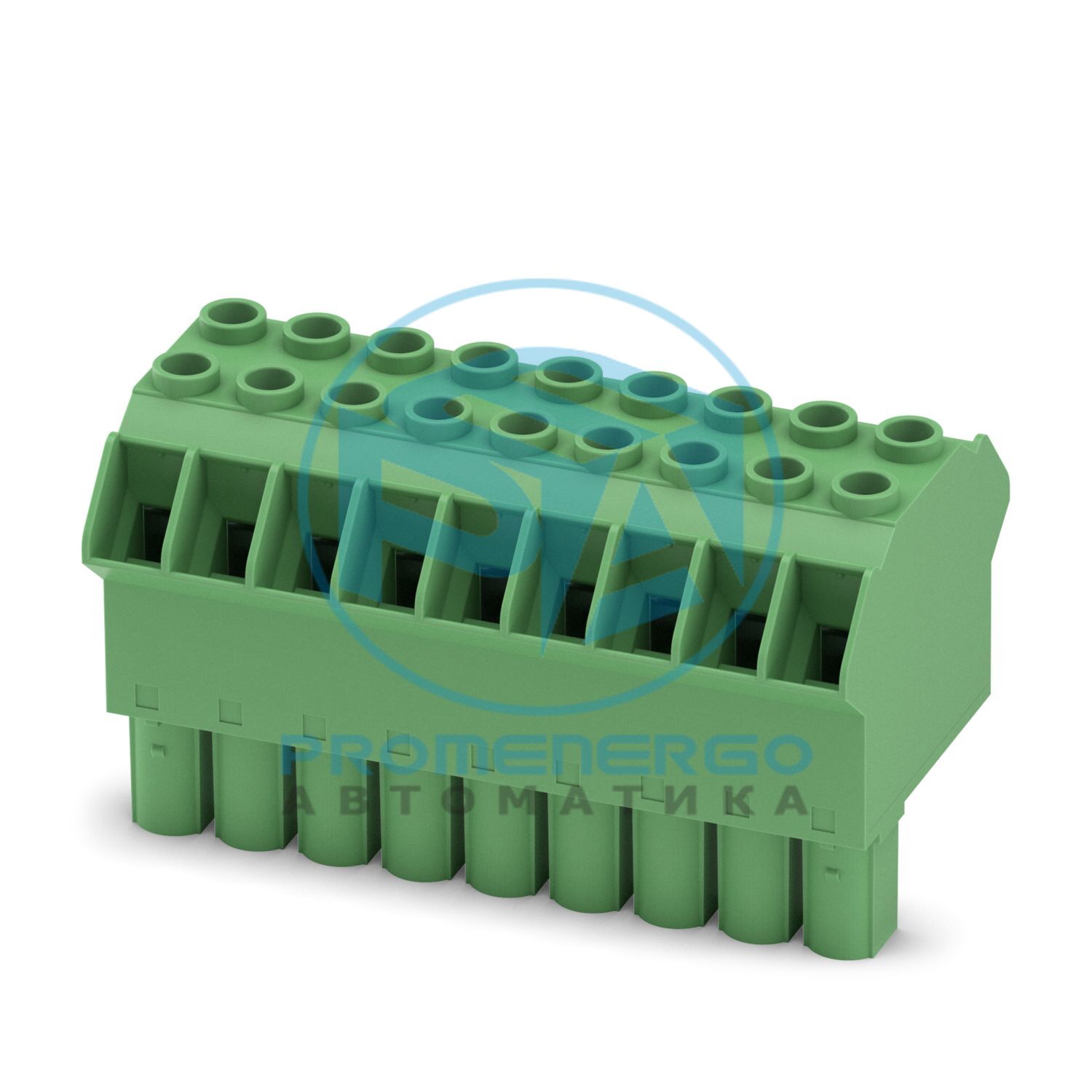

PCB TWIN штекер, номинальное сечение: 16 мм 2 , цвет: зеленый, номинальный ток: 76 А, номинальное напряжение (III/2): 1000 В, поверхность контакта: Ag, тип соединения контактов: Гнездо, количество потенциалов: 9, количество рядов: 1, количество позиций: 9, количество подключений: 18, ассортимент продукции: TPC 16/..-ST, шаг: 10,16 мм, метод подключения: Винтовое соединение с натяжной гильзой, форма головки винта: L Шлиц, направление подключения проводника/платы: 50°, фиксатор: - без фиксатора, система вставок: COMBICON PC 16, фиксация: нет, способ монтажа: нет, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
Двойной штекер печатной платы
Семейство продуктов
ТПК 16/..-СТ
Линия продуктов
COMBICON Разъёмs XL
Тип
Стандартный
Количество позиций
9
Подача
10,16 мм
Количество соединений
18
Количество строк
1
Количество потенциалов
9
Тип крепления
без
Номинальный ток I Н
76 А
Номинальное напряжение U N
1000 В
Номинальное напряжение (III/3)
1000 В
Номинальное импульсное напряжение (III/3)
8 кВ
Номинальное напряжение (III/2)
1000 В
Номинальное импульсное напряжение (III/2)
8 кВ
Номинальное напряжение (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
Тип
Стандартный
Система разъемов
КОМБИКОН ПК 16
Номинальное сечение
16 мм2
Тип контактного соединения
Розетка
Тип блокировки
без
Тип крепления
без
Способ подключения
Винтовое соединение с натяжной втулкой
Направление подключения проводника/платы
50 °
Сечение проводника жесткое
0,75 мм2 ... 16 мм2
Сечение провода гибкое
0,75 мм2 ... 16 мм2
Сечение проводника AWG
18 ... 6
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,5 мм2 ... 16 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,5 мм2 ... 16 мм2 (только в сочетании с CRIMPFOX 16 S)
2 провода одинакового сечения, жесткие
0,75 мм2 ... 6 мм2
2 гибких провода одинакового сечения
0,75 мм2 ... 6 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,5 мм2 ... 4 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 6 мм2
Цилиндрический калибр а х б/диаметр
- / 6,4 мм
Длина зачистки
18 мм
Головка винта в форме привода
Прорезной (L)
Момент затяжки
1,7 Нм ... 1,8 Нм
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
Посеребренная полоска
Терминал на металлической поверхности (верхний слой)
Серебро (4-8 мкм Ag)
Площадь контакта с металлической поверхностью (верхний слой)
Серебро (4-8 мкм Ag)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
10,16 мм
Ширина [ш]
91,28 мм
Высота [ч]
51,4 мм
Длина [л]
54,9 мм
Примечания по эксплуатации
В соответствии со стандартом IEC 61984 разъемы COMBICON не имеют коммутационной мощности (COC). При использовании по назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
Температура окружающей среды (хранение/транспортировка)
минимальное значение зазора - неоднородное поле (III/3)
8 мм
минимальный путь утечки (III/3)
12,5 мм
Номинальное напряжение изоляции (III/2)
1000 В
Номинальное импульсное напряжение (III/2)
8 кВ
минимальное значение зазора - неоднородное поле (III/2)
8 мм
минимальный путь утечки (III/2)
8 мм
Номинальное напряжение изоляции (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
минимальное значение зазора - неоднородное поле (II/2)
5,5 мм
минимальный путь утечки (II/2)
5,5 мм
Тип упаковки
упаковано в картон
Номер позиции
1715248
Упаковочная единица
20 шт.
Минимальный объем заказа
20 шт.
Примечание
Под заказ (возврату не подлежит).
Ключ продаж
АА
Ключ продукта
ААЕААД
GTIN
4046356103312
Вес за штуку (включая упаковку)
216,7 г
Вес за штуку (без упаковки)
198,77 г
Номер таможенного тарифа
85366990
Страна происхождения
В
ЭКЛАСС-13.0
27460202
ЭКЛАСС-15.0
27460202
ЭТИМ 10.0
EC002638
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
