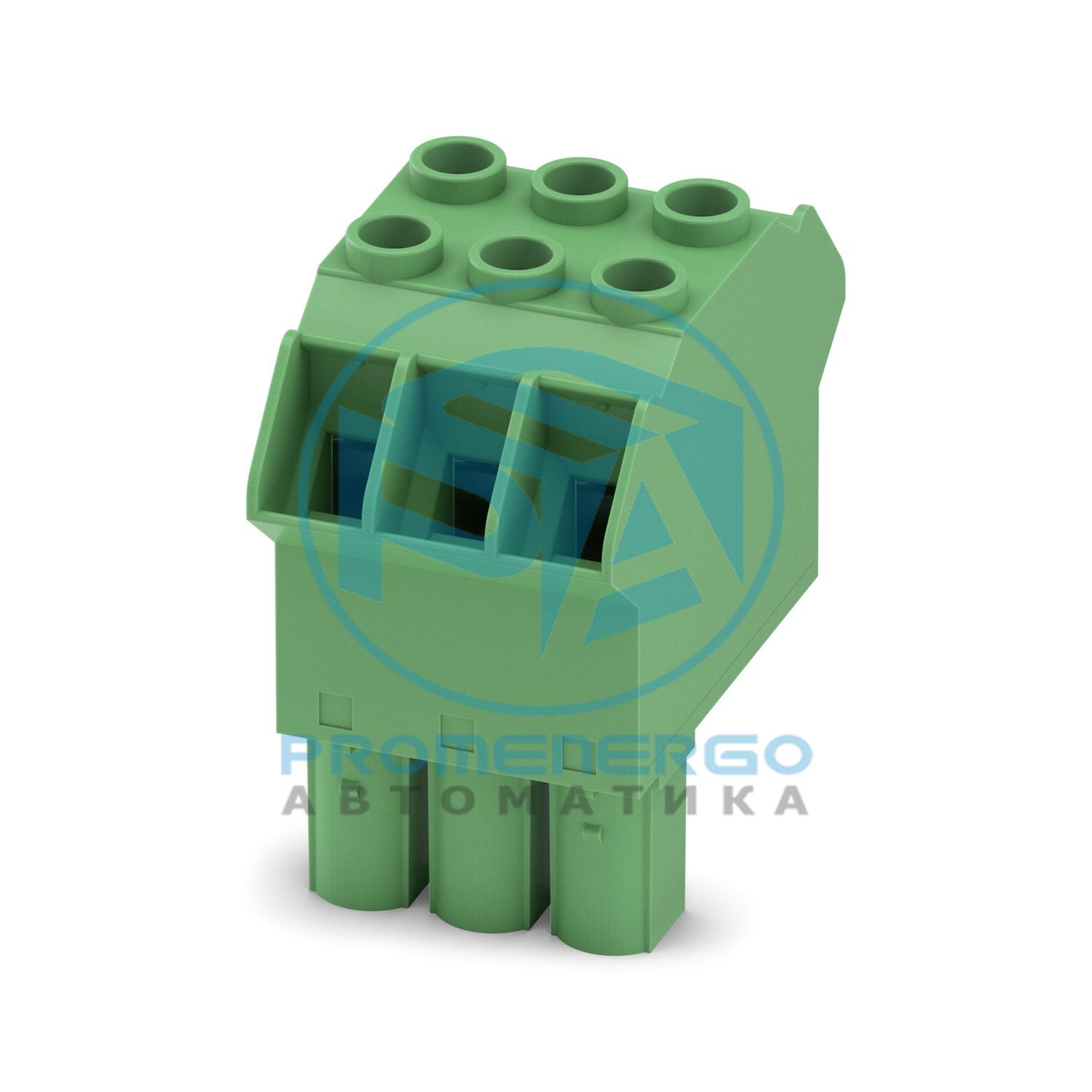

PCB TWIN-вилка, номинальное сечение: 16 мм 2 , цвет: зеленый, номинальный ток: 76 А, номинальное напряжение (III/2): 1000 В, поверхность контакта: Ag, тип соединения контактов: Гнездо, количество потенциалов: 3, количество рядов: 1, количество позиций: 3, количество подключений: 6, ассортимент продукции: TPC 16/..-ST, шаг: 10,16 мм, метод подключения: Винт присоединение с помощью стяжной втулки, форма головки винта: L Шлиц, направление подключения проводника/платы: 50 °, фиксатор: - без фиксатора, система вставок: COMBICON PC 16, фиксация: нет, способ монтажа: нет, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
Двойной штекер печатной платы
Семейство продуктов
ТПК 16/..-СТ
Линия продуктов
COMBICON Разъёмs XL
Тип
Стандартный
Количество позиций
3
Подача
10,16 мм
Количество соединений
6
Количество строк
1
Количество потенциалов
3
Тип крепления
без
Номинальный ток I Н
76 А
Номинальное напряжение U N
1000 В
Номинальное напряжение (III/3)
1000 В
Номинальное импульсное напряжение (III/3)
8 кВ
Номинальное напряжение (III/2)
1000 В
Номинальное импульсное напряжение (III/2)
8 кВ
Номинальное напряжение (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
Тип
Стандартный
Система разъемов
КОМБИКОН ПК 16
Номинальное сечение
16 мм2
Тип контактного соединения
Розетка
Тип блокировки
без
Тип крепления
без
Способ подключения
Винтовое соединение с натяжной втулкой
Направление подключения проводника/платы
50 °
Сечение проводника жесткое
0,75 мм2 ... 16 мм2
Сечение провода гибкое
0,75 мм2 ... 16 мм2
Сечение проводника AWG
18 ... 6
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,5 мм2 ... 16 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,5 мм2 ... 16 мм2 (только в сочетании с CRIMPFOX 16 S)
2 провода одинакового сечения, жесткие
0,75 мм2 ... 6 мм2
2 гибких провода одинакового сечения
0,75 мм2 ... 6 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,5 мм2 ... 4 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 6 мм2
Цилиндрический калибр а х б/диаметр
- / 6,4 мм
Длина зачистки
18 мм
Головка винта в форме привода
Прорезной (L)
Момент затяжки
1,7 Нм ... 1,8 Нм
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
Посеребренная полоска
Терминал на металлической поверхности (верхний слой)
Серебро (4-8 мкм Ag)
Площадь контакта с металлической поверхностью (верхний слой)
Серебро (4-8 мкм Ag)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
10,16 мм
Ширина [ш]
30,32 мм
Высота [ч]
51,4 мм
Длина [л]
54,9 мм
Примечания по эксплуатации
В соответствии со стандартом IEC 61984 разъемы COMBICON не имеют коммутационной мощности (COC). При использовании по назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
Температура окружающей среды (хранение/транспортировка)
минимальное значение зазора - неоднородное поле (III/3)
8 мм
минимальный путь утечки (III/3)
12,5 мм
Номинальное напряжение изоляции (III/2)
1000 В
Номинальное импульсное напряжение (III/2)
8 кВ
минимальное значение зазора - неоднородное поле (III/2)
8 мм
минимальный путь утечки (III/2)
8 мм
Номинальное напряжение изоляции (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
минимальное значение зазора - неоднородное поле (II/2)
5,5 мм
минимальный путь утечки (II/2)
5,5 мм
Тип упаковки
упаковано в картон
Номер позиции
1715183
Упаковочная единица
20 шт.
Минимальный объем заказа
20 шт.
Ключ продаж
АА
Ключ продукта
ААЕААД
GTIN
4046356102957
Вес за штуку (включая упаковку)
74,65 г
Вес за штуку (без упаковки)
72 г
Номер таможенного тарифа
85366990
Страна происхождения
В
ЭКЛАСС-13.0
27460202
ЭКЛАСС-15.0
27460202
ЭТИМ 10.0
EC002638
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
