ТМСТБП 2,5/ 7-СТФ-5,08 - разъем для печатной платы
ТМСТБП 2,5/ 7-СТФ-5,08 - разъем для печатной платы

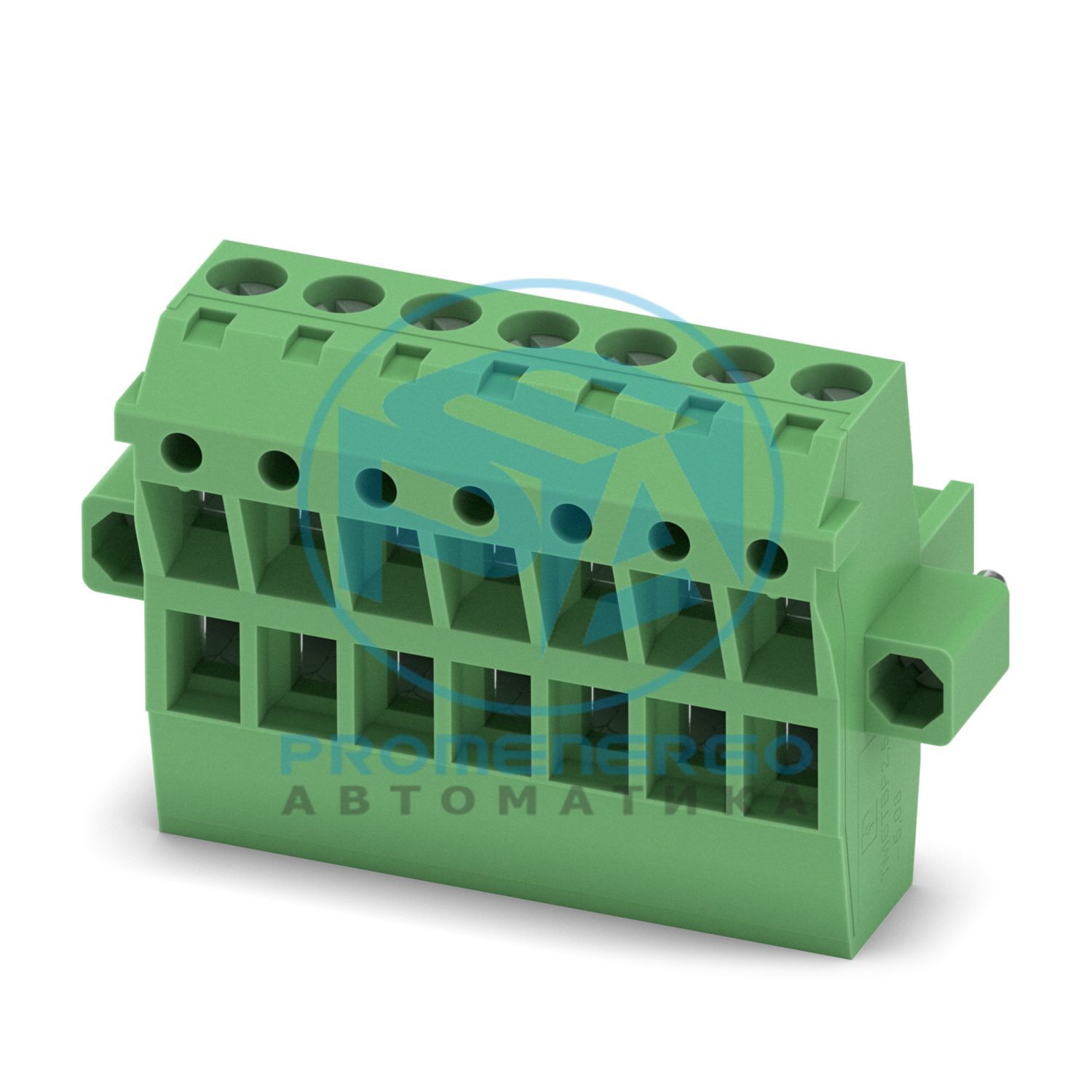

PCB TWIN штекер, номинальное сечение: 2,5 мм 2 , цвет: зеленый, номинальный ток: 12 А, номинальное напряжение (III/2): 320 В, поверхность контакта: Sn, тип соединения контактов: Гнездо, количество потенциалов: 7, количество рядов: 1, количество позиций: 7, количество подключений: 14, ассортимент продукции: TMSTBP 2,5/..-STF, шаг: 5,08 мм, метод подключения: Винтовое соединение с натяжной втулкой, форма головки винта: L Шлиц, направление подключения проводника/платы: 0 °, фиксатор: - без фиксатора, система вставок: COMBICON MSTB 2,5, фиксация: Винтовой механизм фиксации, метод монтажа: Винтовой фланец, тип упаковки: упакован в картон, Вилка позволяет пропускать провода от модуля к модулю.
Технические характеристики
Тип продукта
Двойной штекер печатной платы
Семейство продуктов
ТМСТБП 2,5/..-СТФ
Линия продуктов
COMBICON Разъёмs M
Тип
Компонент шинной вилки
Количество позиций
7
Подача
5,08 мм
Количество соединений
14
Количество строк
1
Количество потенциалов
7
Тип крепления
Винтовой фланец
Номинальный ток I Н
12 А
Номинальное напряжение U N
320 В
Номинальное напряжение (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное напряжение (III/2)
320 В
Номинальное импульсное напряжение (III/2)
4 кВ
Номинальное напряжение (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
Тип
Компонент шинной вилки
Система разъемов
КОМБИКОН МСТБ 2,5
Номинальное сечение
2,5 мм2
Тип контактного соединения
Розетка
Тип блокировки
Винтовой запорный механизм
Тип крепления
Винтовой фланец
Момент затяжки
0,3 Нм
Способ подключения
Винтовое соединение с натяжной втулкой
Направление подключения проводника/платы
0 °
Сечение проводника жесткое
0,2 мм2 ... 2,5 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 12
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 2,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 2,5 мм2
2 провода одинакового сечения, жесткие
0,2 мм2 ... 1 мм2
2 гибких провода одинакового сечения
0,2 мм2 ... 1,5 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,25 мм2 ... 1 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 1,5 мм2
Длина зачистки
7 мм
Головка винта в форме привода
Прорезной (L)
Момент затяжки
0,5 Нм...0,6 Нм
рекомендуемый инструмент для обжима
1212034 CRIMPFOX 6
рекомендуемый инструмент для обжима
1212034 CRIMPFOX 6
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
горячее лужение
Терминал на металлической поверхности (верхний слой)
Олово (5-7 мкм Sn)
Площадь контакта с металлической поверхностью (верхний слой)
Олово (5-7 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
5,08 мм
Ширина [ш]
45,48 мм
Высота [ч]
28,9 мм
Длина [л]
21,5 мм
Момент затяжки
0,3 Нм
Примечания по эксплуатации
В соответствии со стандартом IEC 61984 разъемы COMBICON не имеют коммутационной мощности (COC). При использовании по назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
Температура окружающей среды (хранение/транспортировка)
