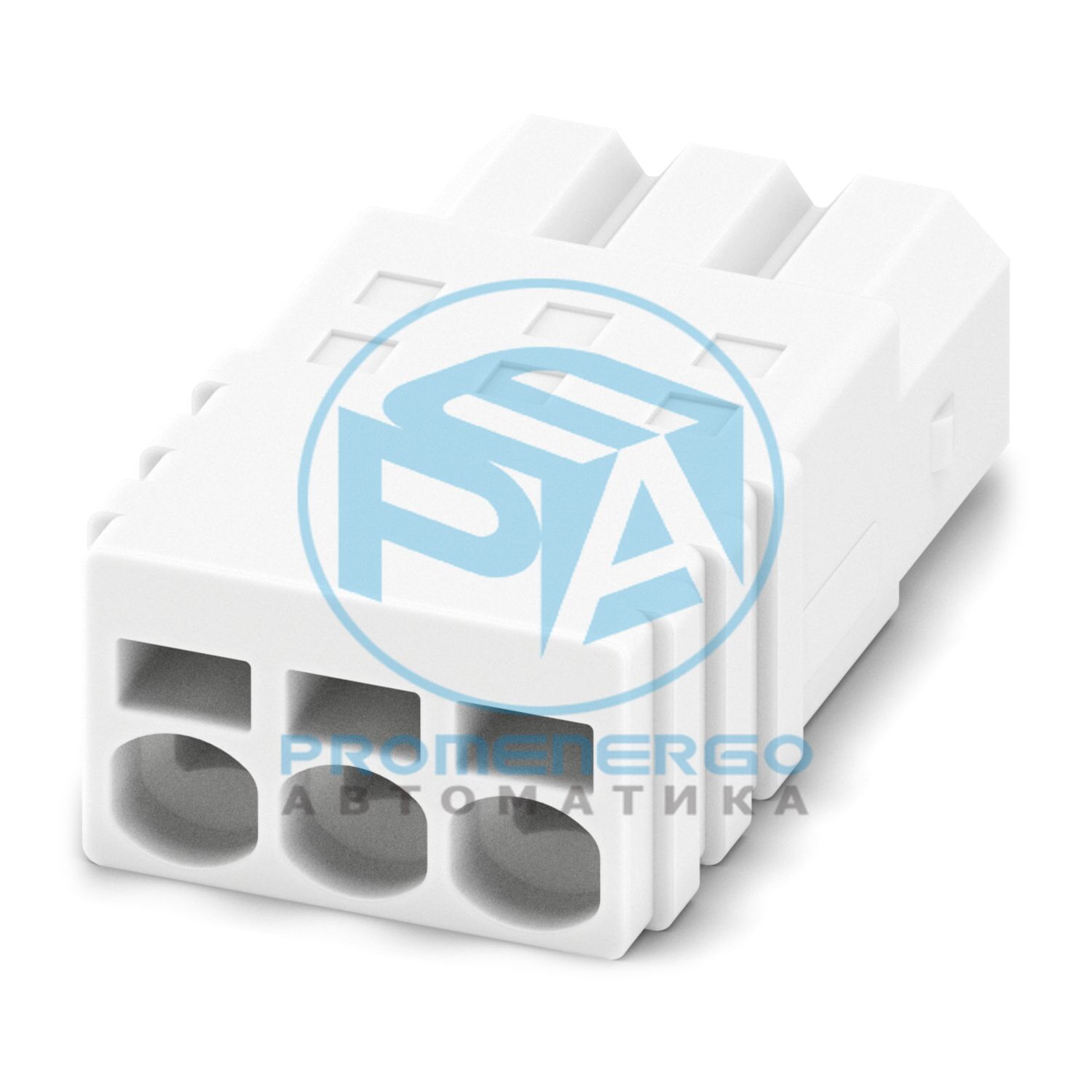

Разъем для печатной платы, номинальное сечение: 0,5 мм 2 , цвет: белый, номинальный ток: 6 А, номинальное напряжение (III/2): 160 В, поверхность контакта: Sn, тип соединения контактов: Гнездо, количество потенциалов: 3, количество рядов: 1, количество позиций: 3, количество подключений: 3, ассортимент продукции: PTSM 0,5/..-P WH, шаг: 2,5 мм, метод подключения: Push-in пружинное соединение, направление подключения проводника/платы: 0 °, система разъемов: COMBICON PTSM, фиксация: нет, способ монтажа: нет, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
разъем для печатной платы
Семейство продуктов
ПТСМ 0,5/..-П ВГ
Линия продуктов
COMBICON Разъёмs XS
Тип
Стандартный
Количество позиций
3
Подача
2,5 мм
Количество соединений
3
Количество строк
1
Количество потенциалов
3
Тип крепления
без
Номинальный ток I Н
6 А
Номинальное напряжение U N
160 В
Контактное сопротивление
2,4 мОм
Номинальное напряжение (III/3)
100 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
Номинальное напряжение (III/2)
160 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
Номинальное напряжение (II/2)
320 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
Тип
Стандартный
Система разъемов
КОМБИКОН ПТСМ
Номинальное сечение
0,5 мм2
Тип контактного соединения
Розетка
Тип блокировки
без
Тип крепления
без
Способ подключения
Пружинное соединение Push-in
Направление подключения проводника/платы
0 °
Сечение проводника жесткое
0,14 мм2 ... 0,5 мм2
Сечение провода гибкое
0,2 мм2 ... 0,5 мм2 (поддерживается до 0,75 мм2, с длиной зачистки 7,5 мм и номинальным напряжением изоляции 32 В при III/2)
Сечение проводника AWG
24 ... 20
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 0,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 0,34 мм2 (возможно от 0,14 мм2, при использовании наконечника AI 0,14- 6 GY в сочетании с обжимными клещами CRIMPFOX 10T-F)
Цилиндрический калибр а х б/диаметр
- / 1,2 мм
Длина зачистки
6 мм
рекомендуемый инструмент для обжима
1134913 CRIMPFOX 10T-F
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
горячее лужение
Терминал на металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Площадь контакта с металлической поверхностью (верхний слой)
Олово (4-8 мкм Sn)
Цвет (корпус)
белый (9010)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
2,5 мм
Ширина [ш]
8,6 мм
Высота [ч]
5 мм
Длина [л]
15 мм
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,14 мм2 / сплошной / > 10 Н
Спецификация
МЭК 60512-13-2:2006-02
Результат
Тест пройден
Количество циклов
10
Усилие вставки на поз. ок.
5 Н
Сила вывода на поз. ок.
3 Н
Спецификация
МЭК 60068-2-70:1995-12
Результат
Тест пройден
Спецификация
МЭК 60512-13-5:2006-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря
2,95 кВ
Контактное сопротивление R 1
2,4 мОм
Контактное сопротивление R 2
2,3 мОм
Циклы установки/извлечения
10
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
ИСО 6988:1985-02
Коррозионный стресс
0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс
100 °С/168 ч
Выдерживаемое напряжение промышленной частоты
1,39 кВ
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
