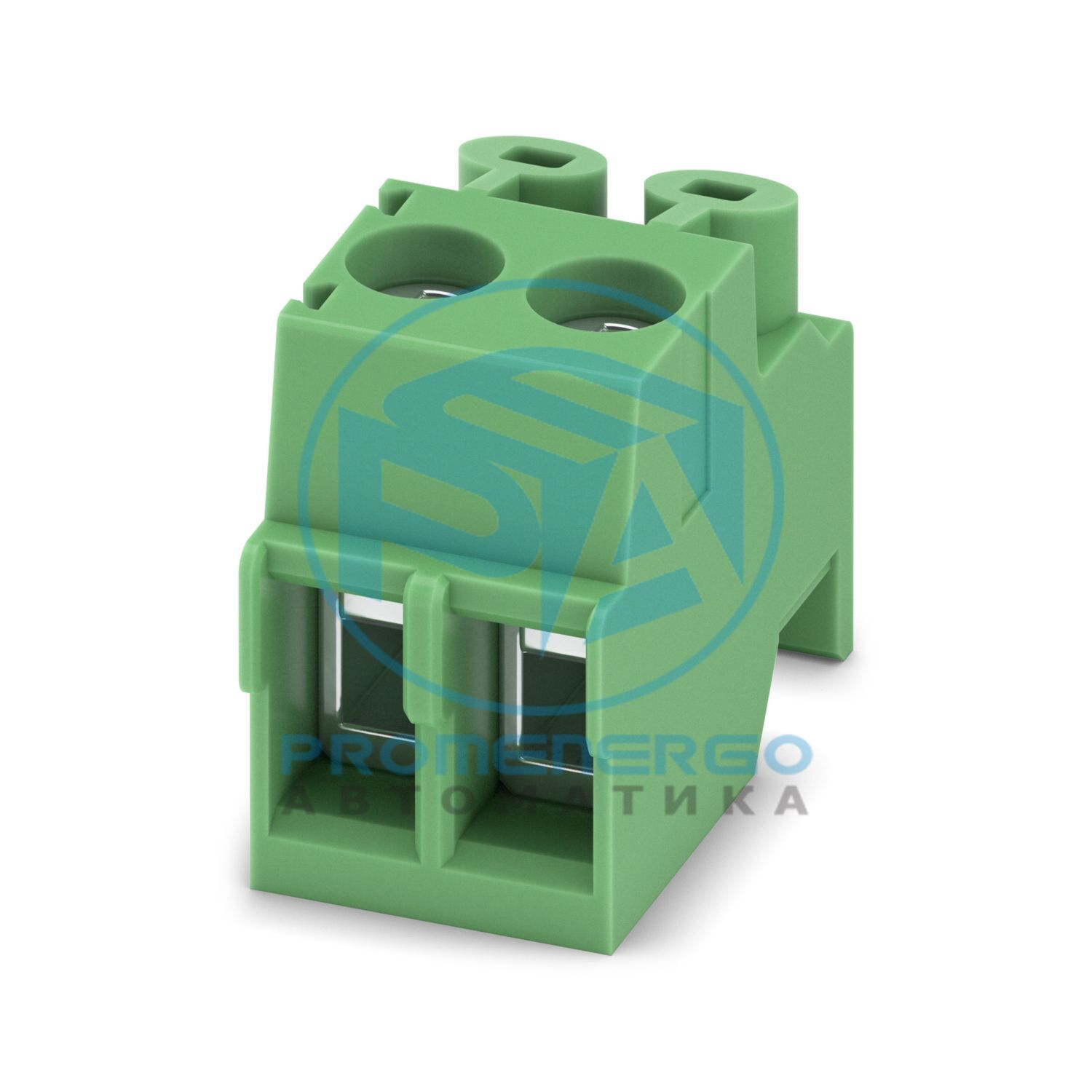

Разъем для печатной платы, номинальное сечение: 1,5 мм 2 , цвет: зеленый, номинальный ток: 6 А, номинальное напряжение (III/2): 200 В, поверхность контакта: Sn, тип соединения контактов: Гнездо, количество потенциалов: 2, количество рядов: 1, количество позиций: 2, количество подключений: 2, ассортимент продукции: PT 1,5/..-PH-A, шаг: 3,5 мм, метод подключения: Винтовое соединение с проводом протектор, форма головки винта: H1L Шлиц Phillips, направление подключения проводника/платы: 0 °, система вставок: COMBICON PST 1,0, фиксация: нет, способ монтажа: нет, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
разъем для печатной платы
Семейство продуктов
ПТ 1,5/..-ПХ-А
Линия продуктов
COMBICON Разъёмs S
Тип
терминальный блок для ПК
Количество позиций
2
Подача
3,5 мм
Количество соединений
2
Количество строк
1
Количество потенциалов
2
Тип крепления
без
Номинальный ток I Н
6 А
Номинальное напряжение U N
200 В
Контактное сопротивление
1,4 мОм
Номинальное напряжение (III/3)
160 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
Номинальное напряжение (III/2)
200 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
Номинальное напряжение (II/2)
400 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
Тип
терминальный блок для ПК
Система разъемов
КОМБИКОН ПСТ 1,0
Номинальное сечение
1,5 мм2
Тип контактного соединения
Розетка
Тип блокировки
без
Тип крепления
без
Способ подключения
Винтовое соединение с защитой провода
Направление подключения проводника/платы
0 °
Сечение проводника жесткое
0,2 мм2 ... 1,5 мм2
Сечение провода гибкое
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
26 ... 16
2 провода одинакового сечения, жесткие
0,2 мм2 ... 0,34 мм2
2 гибких провода одинакового сечения
0,2 мм2 ... 0,5 мм2
Цилиндрический калибр а х б/диаметр
2,4 мм х 1,5 мм / 1,9 мм
Длина зачистки
5 мм
Головка винта в форме привода
Выемка Phillips с прорезью (H1L)
Момент затяжки
0,25 Нм...0,25 Нм
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
горячее лужение
Терминал на металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Площадь контакта с металлической поверхностью (верхний слой)
Олово (4-8 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
3,5 мм
Ширина [ш]
7 мм
Высота [ч]
11 мм
Длина [л]
12,9 мм
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,2 мм2 / сплошной / > 10 Н
Спецификация
МЭК 60512-7:1993-08
Результат
Тест пройден
Количество циклов
10
Усилие вставки на поз. ок.
4 Н
Сила вывода на поз. ок.
4 Н
Спецификация
МЭК 60999-1:1999-11
Спецификация
МЭК 60068-2-70:1995-12
Результат
Тест пройден
Спецификация
МЭК 60512-7:1993-08 (поляризация)
Результат
Тест пройден
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-5:1992-08
Импульсное выдерживаемое напряжение на уровне моря
2,5 кВ
Контактное сопротивление R 1
1,4 мОм
Контактное сопротивление R 2
1,5 мОм
Циклы установки/извлечения
10
Спецификация
ИСО 6988:1985-02
Коррозионный стресс
0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс
100 °С/168 ч
Выдерживаемое напряжение промышленной частоты
2 кВ
Спецификация
МЭК 60068-2-6:1995-03
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Температура окружающей среды (хранение/транспортировка)
-40 °C ... 100 °C (в зависимости от кривой снижения характеристик)
Спецификация
МЭК 60512-5-1:2002-02
Проверенное количество позиций
16
Спецификация
МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции
10 12 Ohm
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
160 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
минимальное значение зазора - неоднородное поле (III/3)
1,5 мм
минимальный путь утечки (III/3)
2 мм
Номинальное напряжение изоляции (III/2)
200 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
минимальное значение зазора - неоднородное поле (III/2)
1,5 мм
минимальный путь утечки (III/2)
1,5 мм
Номинальное напряжение изоляции (II/2)
400 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
минимальное значение зазора - неоднородное поле (II/2)
1,5 мм
минимальный путь утечки (II/2)
2 мм
Тип упаковки
упаковано в картон
Номер позиции
1984468
Упаковочная единица
250 шт.
Минимальный объем заказа
250 шт.
Ключ продаж
АА
Ключ продукта
ААБАИБ
GTIN
4046356036146
Вес за штуку (включая упаковку)
1,45 г
Вес за штуку (без упаковки)
1,27 г
Номер таможенного тарифа
85366990
Страна происхождения
Китай
ЭКЛАСС-13.0
27460202
ЭКЛАСС-15.0
27460202
ЭТИМ 10.0
EC002638
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
