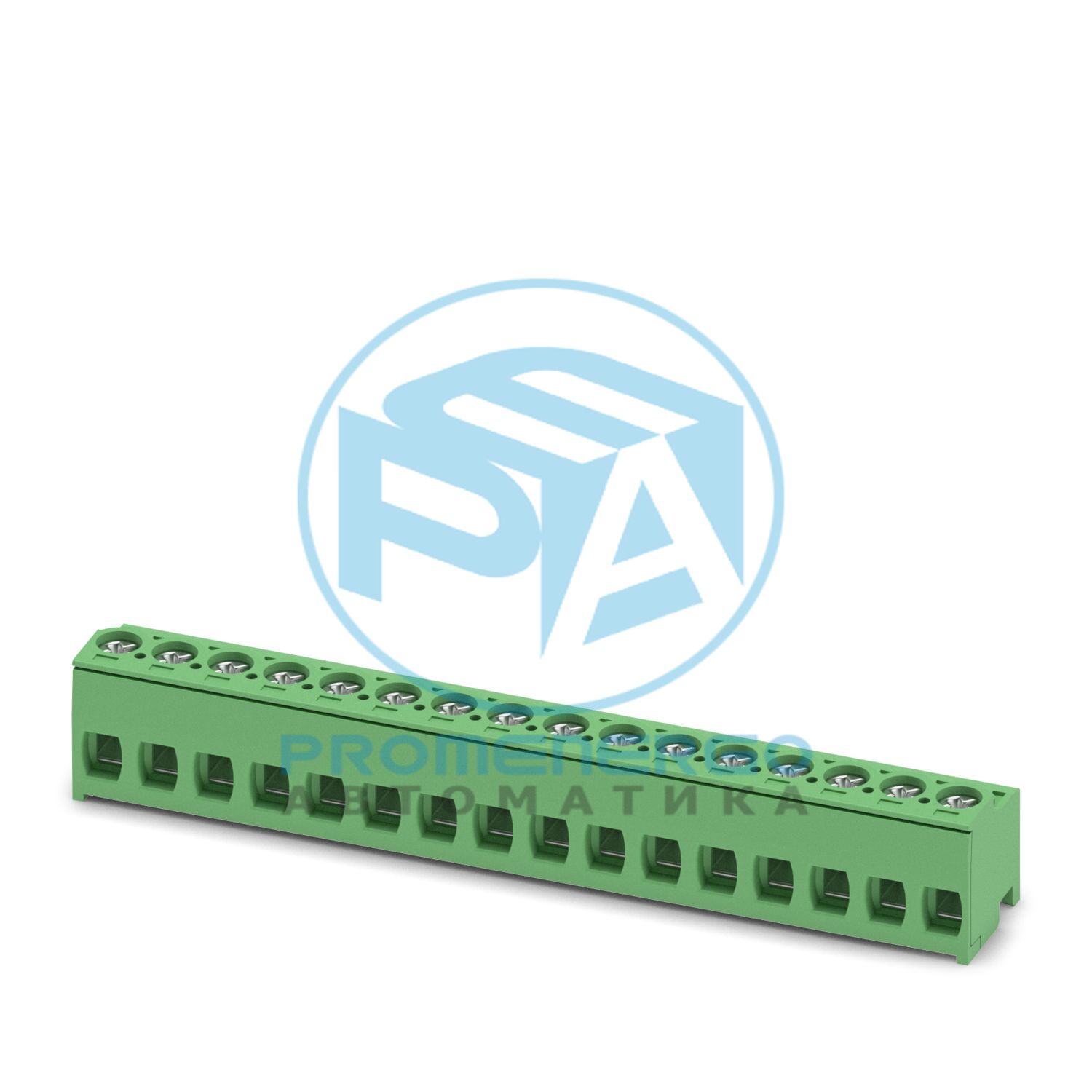

Разъем для печатной платы, номинальное сечение: 1,5 мм 2 , цвет: зеленый, номинальный ток: 10 А, номинальное напряжение (III/2): 400 В, поверхность контакта: Sn, тип соединения контактов: Гнездо, количество потенциалов: 16, количество рядов: 1, количество позиций: 16, количество подключений: 16, ассортимент продукции: PT 1,5/..-PH, шаг: 5 мм, метод подключения: Винтовое соединение с напряжением гильза, форма головки винта: H1L Шлиц Phillips, направление подключения проводника/платы: 0 °, система вставок: COMBICON PST 1,3, фиксация: без, способ монтажа: нет, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
разъем для печатной платы
Семейство продуктов
ПТ 1,5/..-PH
Линия продуктов
COMBICON Разъёмs S
Тип
Заглушка для контактной планки
Количество позиций
16
Подача
5 мм
Количество соединений
16
Количество строк
1
Количество потенциалов
16
Тип крепления
без
Номинальный ток I Н
10 А
Номинальное напряжение U N
400 В
Контактное сопротивление
2,2 мОм
Номинальное напряжение (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное напряжение (III/2)
400 В
Номинальное импульсное напряжение (III/2)
4 кВ
Номинальное напряжение (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
Тип
Заглушка для контактной планки
Система разъемов
КОМБИКОН ПСТ 1,3
Номинальное сечение
1,5 мм2
Тип контактного соединения
Розетка
Тип блокировки
без
Тип крепления
без
Способ подключения
Винтовое соединение с натяжной втулкой
Направление подключения проводника/платы
0 °
Сечение проводника жесткое
0,2 мм2 ... 2,5 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
26 ... 12
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 1 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 1 мм2
Длина зачистки
6 мм
Головка винта в форме привода
Выемка Phillips с прорезью (H1L)
Момент затяжки
0,35 Нм...0,4 Нм
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
горячее лужение
Терминал на металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Площадь контакта с металлической поверхностью (верхний слой)
Олово (4-8 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
5 мм
Ширина [ш]
80 мм
Высота [ч]
13,15 мм
Длина [л]
12,2 мм
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,2 мм2 / сплошной / > 10 Н
Спецификация
МЭК 60512-13-2:2006-02
Результат
Тест пройден
Количество циклов
10
Усилие вставки на поз. ок.
4,5 Н
Сила вывода на поз. ок.
5,5 Н
Спецификация
МЭК 60999-1:1999-11
Спецификация
МЭК 60068-2-70:1995-12
Результат
Тест пройден
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-5:1992-08
Импульсное выдерживаемое напряжение на уровне моря
4,8 кВ
Контактное сопротивление R 1
2,2 мОм
Контактное сопротивление R 2
2,4 мОм
Циклы установки/извлечения
10
Спецификация
ИСО 6988:1985-02
Коррозионный стресс
0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс
100 °С/168 ч
Выдерживаемое напряжение промышленной частоты
2,21 кВ
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
