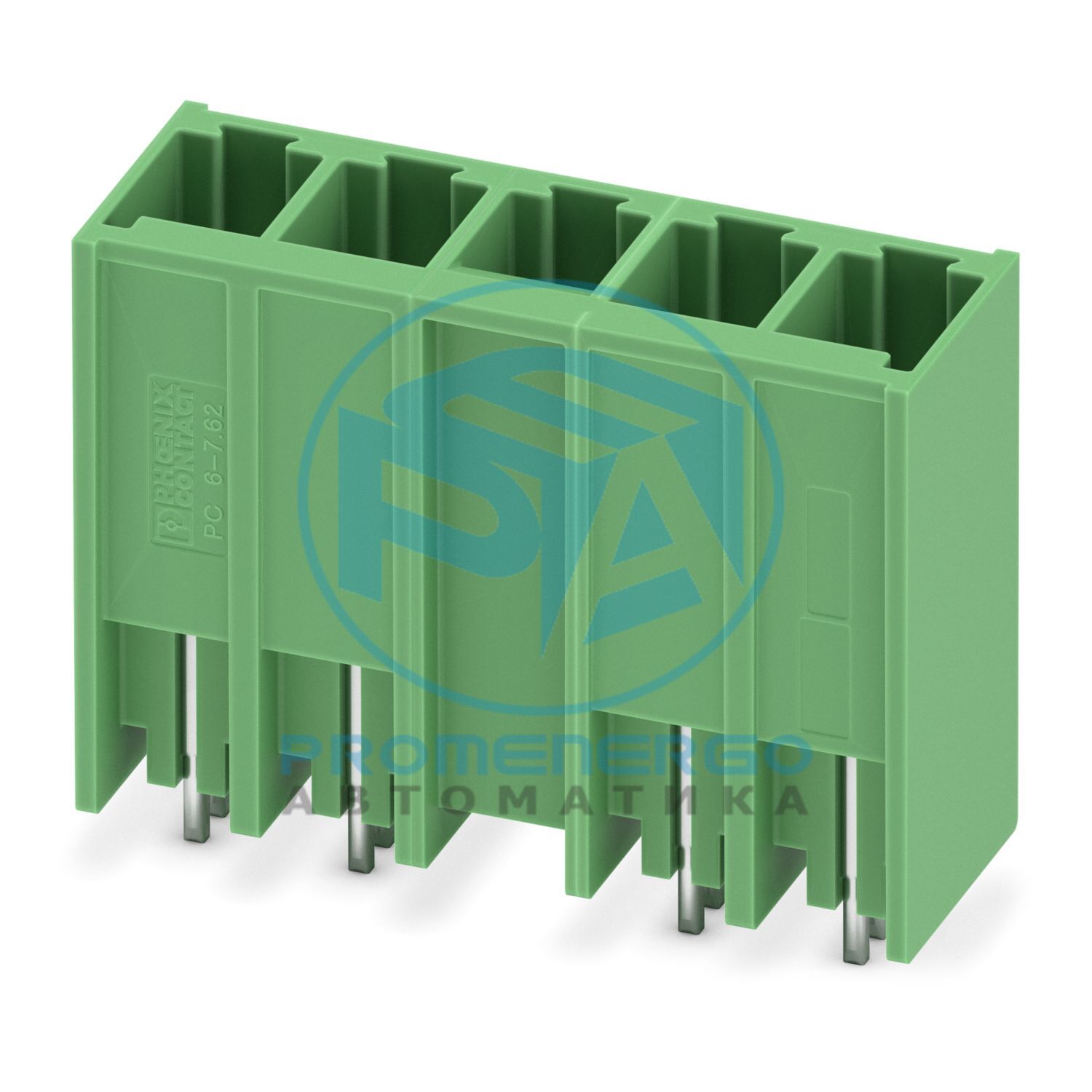

Разъемы для печатной платы, номинальное сечение: 6 мм 2 , цвет: зеленый, номинальный ток: 41 А, номинальное напряжение (III/2): 630 В, поверхность контакта: Sn, тип соединения контактов: Штыревой, количество потенциалов: 4, количество рядов: 1, количество позиций: 4, количество подключений: 4, ассортимент продукции: PCV 6/..-GL, шаг: 7,62 мм, монтаж: Пайка волновой пайкой, расположение выводов: Линейное распиновка, вывод под пайку [P]: 2,6 мм, количество выводов под пайку на каждый потенциал: 3, система вставок: COMBICON PC 6, расположение контактов разъема: стандартное, фиксация: защелкивающаяся, метод монтажа: фланец с защелкой, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
Разъемы печатной платы
Семейство продуктов
PCV 6/..-GL
Линия продуктов
COMBICON Разъёмs L
Количество позиций
4
Подача
7,62 мм
Количество соединений
4
Количество строк
1
Количество потенциалов
4
Тип крепления
Механизм защелки/фиксация в положении 3
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
3
Номинальный ток I Н
41 А
Номинальное напряжение U N
630 В
Контактное сопротивление
0,8 мОм
Номинальное напряжение (III/3)
630 В
Номинальное импульсное напряжение (III/3)
6 кВ
Номинальное напряжение (III/2)
630 В
Номинальное импульсное напряжение (III/2)
6 кВ
Номинальное напряжение (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Площадь контакта с металлической поверхностью (верхний слой)
Олово (2-5 мкм Sn)
Площадь контакта с металлической поверхностью (средний слой)
Никель (1,3-3 мкм Ni)
Зона пайки металлической поверхности (верхний слой)
Олово (2-5 мкм Sn)
Зона пайки металлической поверхности (средний слой)
Никель (1,3-3 мкм Ni)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
ПА ГФ
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Примечания по эксплуатации
В соответствии со стандартом IEC 61984 разъемы COMBICON не имеют коммутационной мощности (COC). При использовании по назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
Габаритный чертеж
Подача
7,62 мм
Ширина [ш]
38,5 мм
Высота [ч]
30,8 мм
Длина [л]
13,5 мм
Установленная высота
28,2 мм
Длина вывода для пайки [P]
2,6 мм
Размеры штифта
1 х 1,2 мм
Диаметр отверстия
1,7 мм
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60068-2-70:1995-12
Результат
Тест пройден
Спецификация
МЭК 60512-13-5:2006-02
Результат
Тест пройден
Спецификация
МЭК 60512-15-1:2008-05
Держатель контактов во вставке Требования >20 Н
Тест пройден
Спецификация
МЭК 60512-13-2:2006-02
Результат
Тест пройден
Количество циклов
25
Усилие вставки на поз. ок.
5 Н
Сила вывода на поз. ок.
3 Н
Спецификация
МЭК 60512-5-1:2002-02
Проверенное количество позиций
6
Спецификация
МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
630 В
Номинальное импульсное напряжение (III/3)
6 кВ
минимальное значение зазора - неоднородное поле (III/3)
5,5 мм
минимальный путь утечки (III/3)
8 мм
Номинальное напряжение изоляции (III/2)
630 В
Номинальное импульсное напряжение (III/2)
6 кВ
минимальное значение зазора - неоднородное поле (III/2)
5,5 мм
минимальный путь утечки (III/2)
5,5 мм
Номинальное напряжение изоляции (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
минимальное значение зазора - неоднородное поле (II/2)
5,5 мм
минимальный путь утечки (II/2)
5,5 мм
Спецификация
МЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря
7,3 кВ
Контактное сопротивление R 1
0,8 мОм
Контактное сопротивление R 2
0,8 мОм
Циклы установки/извлечения
25
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
ИСО 6988:1985-02
Коррозионный стресс
0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс
100 °С/168 ч
Выдерживаемое напряжение промышленной частоты
3,31 кВ
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
50 м/с2 (60,1 Гц ... 150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Температура окружающей среды (хранение/транспортировка)
