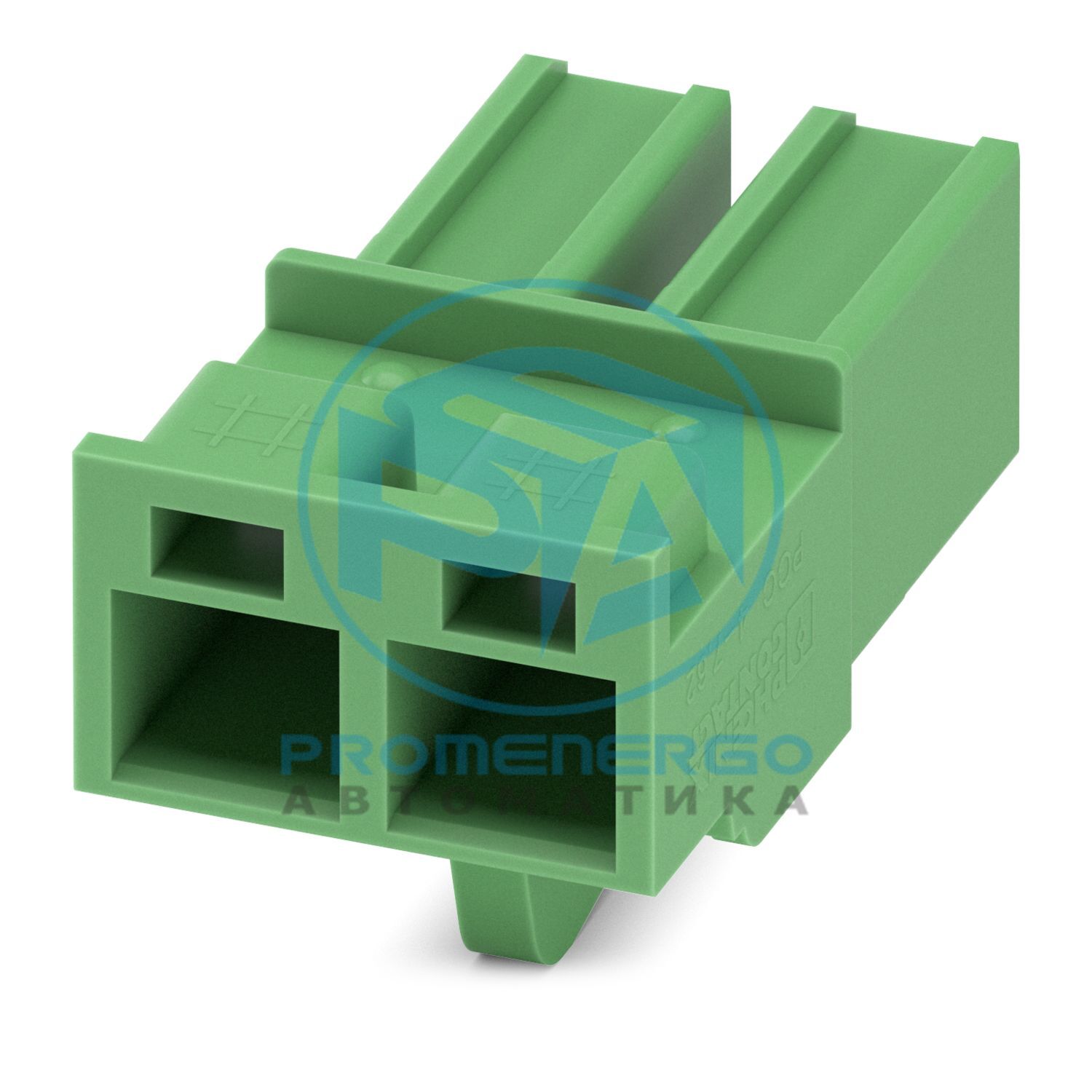

Разъем для печатной платы, номинальное сечение: 4 мм 2 , цвет: зеленый, номинальный ток: 20 А, номинальное напряжение (III/2): 1000 В, тип подключения контактов: Гнездо, количество потенциалов: 2, количество рядов: 1, количество позиций: 2, количество подключений: 2, ассортимент продукции: PCC 4/..-ST, шаг: 7,62 мм, метод подключения: Обжимное соединение, направление подключения проводника/платы: 0°, защелка: - Защелка, система вставок: COMBICON PC 4, блокировка: нет, способ монтажа: нет, тип упаковки: картонная, Соответствующие гнездовые обжимные контакты с током [А] и диапазоном сечений проводов [мм 2 ] данные: 13,5A/STG-MTN 0,5-1,0 (3190438); 13,5А/СТГ-МТН 0,5-1,0 ВА (3190629); 20А/СТГ-МТН 1,5-2,5 (3190506); 20А/СТГ-МТН 1,5-2,5 ВА (3190632). BA = Заклеенные контакты
Технические характеристики
Тип продукта
разъем для печатной платы
Семейство продуктов
ПКЦ 4/..-СТ
Линия продуктов
COMBICON Разъёмs L
Тип
Стандартный
Количество позиций
2
Подача
7,62 мм
Количество соединений
2
Количество строк
1
Количество потенциалов
2
Тип крепления
без
Номинальный ток I Н
20 А
Номинальное напряжение U N
1000 В
Номинальное напряжение (III/3)
400 В
Номинальное импульсное напряжение (III/3)
8 кВ
Номинальное напряжение (III/2)
1000 В
Номинальное импульсное напряжение (III/2)
8 кВ
Номинальное напряжение (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
8 кВ
Тип
Стандартный
Система разъемов
КОМБИКОН ПК 4
Номинальное сечение
4 мм2
Тип контактного соединения
Розетка
Тип блокировки
без
Тип крепления
без
Способ подключения
Обжимное соединение
Направление подключения проводника/платы
0 °
Сечение провода гибкое
0,5 мм2 ... 2,5 мм2
Сечение проводника AWG
20 ... 14
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
7,62 мм
Ширина [ш]
15,24 мм
Высота [ч]
17,2 мм
Длина [л]
28,7 мм
Примечания по эксплуатации
В соответствии со стандартом IEC 61984 разъемы COMBICON не имеют коммутационной мощности (COC). При использовании по назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
