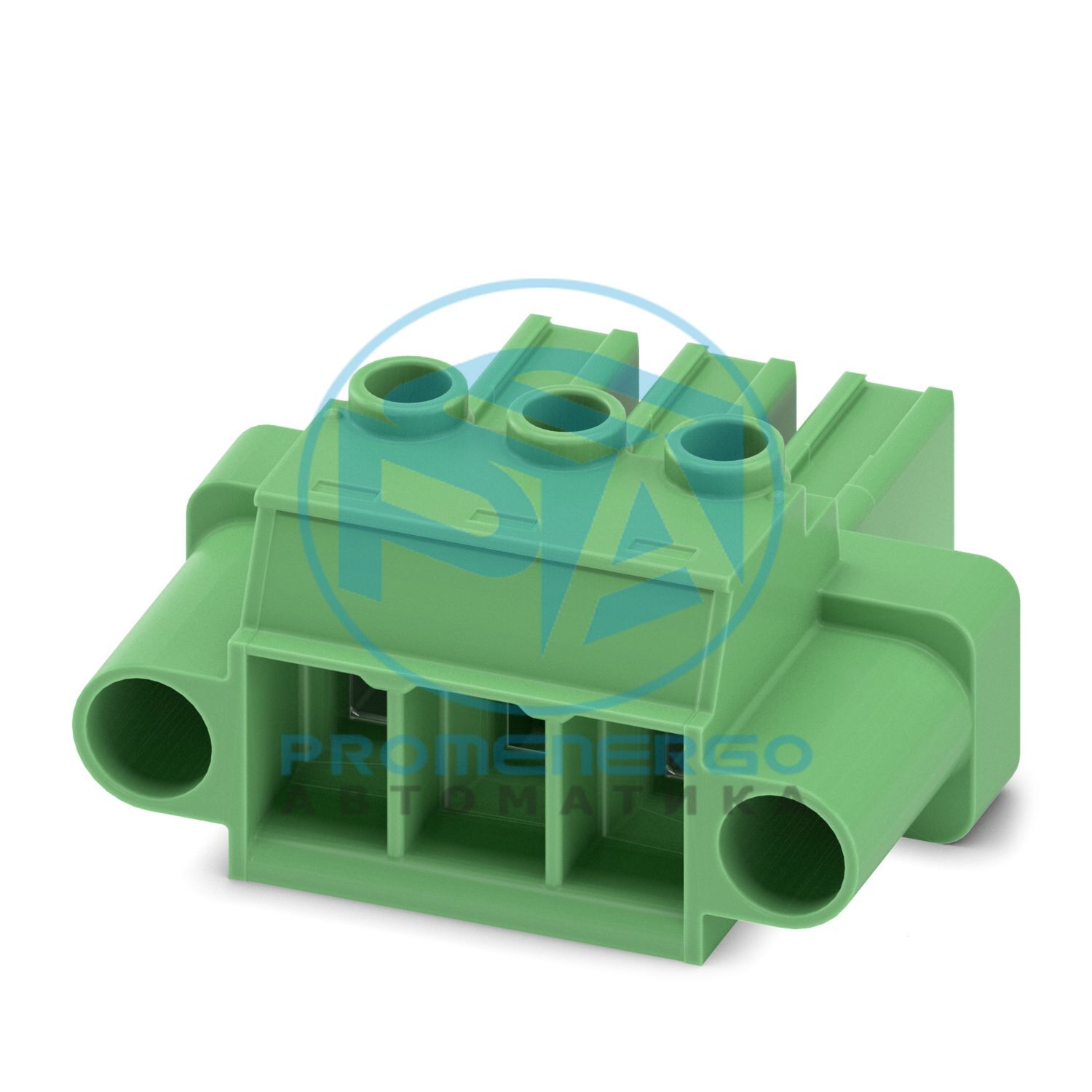

Разъем для печатной платы, номинальное сечение: 6 мм 2 , цвет: зеленый, номинальный ток: 32 А, номинальное напряжение (III/2): 1000 В, поверхность контакта: Sn, тип соединения контактов: Гнездо, количество рядов: 1, количество позиций: 2, ассортимент продукции: PC 5/..-STF1, шаг: 15,24 мм, метод подключения: Винтовое соединение с натяжной втулкой, форма головки винта: H1L Шлиц Phillips ниша, направление подключения проводника/платы: 0 °, фиксатор: - без фиксатора, система вставок: COMBICON PC 5, фиксация: Винтовой фиксатор, способ монтажа: Винтовой фланец, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
разъем для печатной платы
Семейство продуктов
ПК 5/..-STF1
Линия продуктов
COMBICON Разъёмs L
Количество позиций
2
Подача
15,24 мм
Количество строк
1
Номинальный ток I Н
32 А
Номинальное напряжение U N
1000 В
Контактное сопротивление
0,5 мОм
Номинальное напряжение (III/3)
1000 В
Номинальное импульсное напряжение (III/3)
8 кВ
Номинальное напряжение (III/2)
1000 В
Номинальное импульсное напряжение (III/2)
8 кВ
Номинальное напряжение (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
Система разъемов
КОМБИКОН ПК 5
Номинальное сечение
6 мм2
Тип контактного соединения
Розетка
Тип блокировки
Винтовой запорный механизм
Тип крепления
Винтовой фланец
Момент затяжки
0,3 Нм...0,7 Нм
Способ подключения
Винтовое соединение с натяжной втулкой
Направление подключения проводника/платы
0 °
Сечение проводника жесткое
0,2 мм2 ... 10 мм2
Сечение провода гибкое
0,2 мм2 ... 6 мм2
Сечение проводника AWG
24 ... 10
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 6 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 4 мм2
2 провода одинакового сечения, жесткие
0,2 мм2 ... 2,5 мм2
2 гибких провода одинакового сечения
0,2 мм2 ... 4 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,25 мм2 ... 1,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,25 мм2 ... 2,5 мм2
Цилиндрический калибр а х б/диаметр
3,6 мм х 3,1 мм / 3,4 мм
Длина зачистки
10 мм
Головка винта в форме привода
Выемка Phillips с прорезью (H1L)
Момент затяжки
0,5 Нм...0,8 Нм (<= 4 мм2 - от 0,5 Нм до 0,6 Нм, > 4 мм2 - от 0,7 Нм до 0,8 Нм)
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
горячее лужение
Терминал на металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Площадь контакта с металлической поверхностью (верхний слой)
Олово (4-8 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
15,24 мм
Ширина [ш]
38,08 мм
Высота [ч]
19,7 мм
Длина [л]
35,25 мм
Момент затяжки
0,3 Нм...0,7 Нм
Примечания по эксплуатации
В соответствии со стандартом IEC 61984 разъемы COMBICON не имеют коммутационной мощности (COC). При использовании по назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,2 мм2 / сплошной / > 10 Н
Спецификация
МЭК 60512-13-2:2006-02
Результат
Тест пройден
Количество циклов
25
Усилие вставки на поз. ок.
9 Н
Сила вывода на поз. ок.
5 Н
Спецификация
МЭК 60999-1:1999-11
Спецификация
МЭК 60068-2-70:1995-12
Результат
Тест пройден
Спецификация
МЭК 60512-13-5:2006-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря
7,3 кВ
Контактное сопротивление R 1
0,5 мОм
Контактное сопротивление R 2
0,5 мОм
Циклы установки/извлечения
25
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
ИСО 6988:1985-02
Коррозионный стресс
0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс
105 °С/168 ч
Выдерживаемое напряжение промышленной частоты
3,31 кВ
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Температура окружающей среды (хранение/транспортировка)
