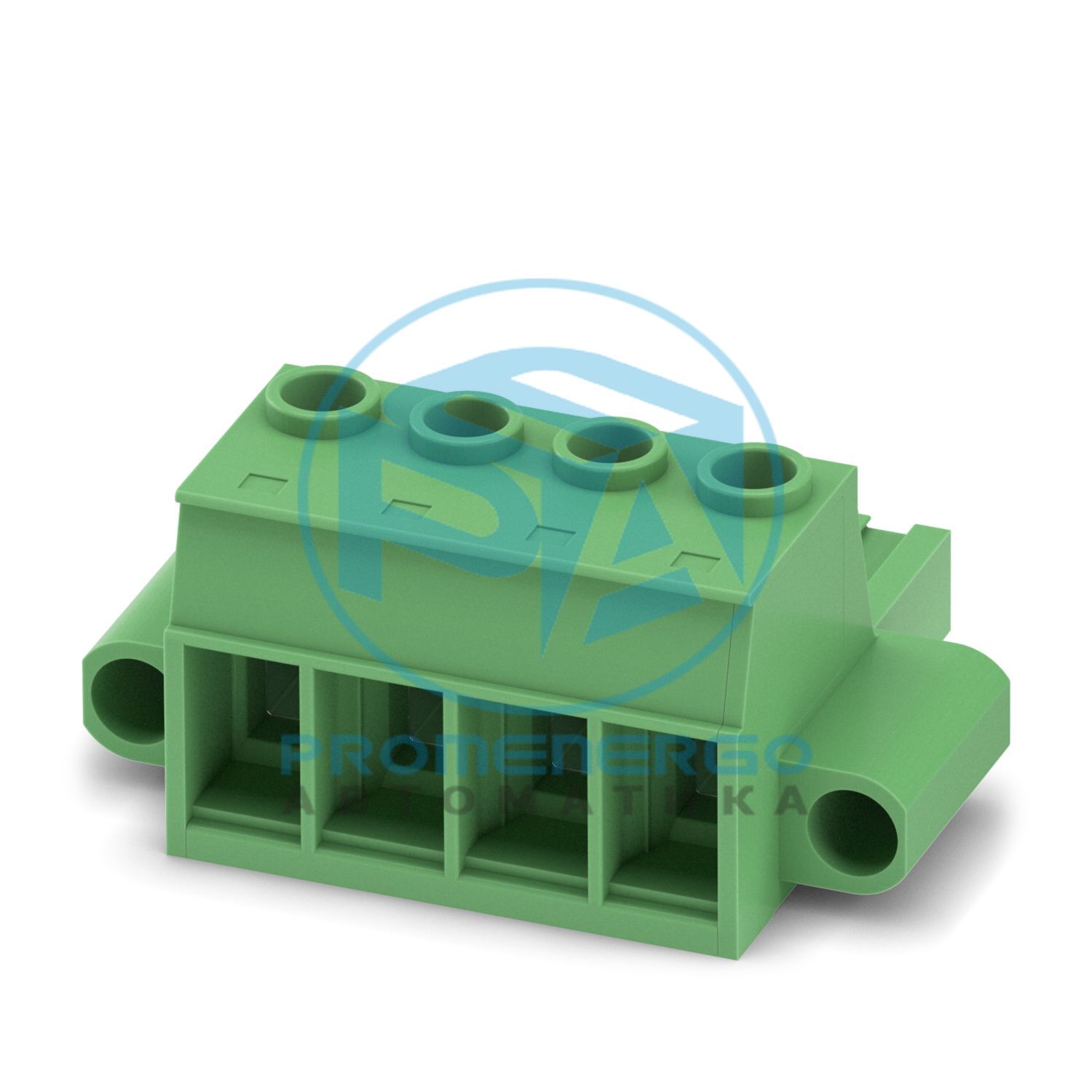

Разъем для печатной платы, номинальное сечение: 16 мм 2 , цвет: зеленый, номинальный ток: 76 А, номинальное напряжение (III/2): 1000 В, поверхность контакта: Ag, тип соединения контактов: Гнездо, количество потенциалов: 4, количество рядов: 1, количество позиций: 4, количество подключений: 4, ассортимент продукции: PC 16/..-STF, шаг: 10,16 мм, метод подключения: Винтовое соединение с напряжением гильза, форма головки винта: L Шлиц, направление подключения проводника/платы: 0 °, фиксатор: - без фиксатора, система вставок: COMBICON PC 16, фиксация: Винтовой фиксатор, способ монтажа: Винтовой фланец, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
разъем для печатной платы
Семейство продуктов
ПК 16/..-СТФ
Линия продуктов
COMBICON Разъёмs XL
Тип
Стандартный
Количество позиций
4
Подача
10,16 мм
Количество соединений
4
Количество строк
1
Количество потенциалов
4
Тип крепления
Винтовой фланец
Номинальный ток I Н
76 А
Номинальное напряжение U N
1000 В
Контактное сопротивление
0,3 мОм
Номинальное напряжение (III/3)
1000 В
Номинальное импульсное напряжение (III/3)
8 кВ
Номинальное напряжение (III/2)
1000 В
Номинальное импульсное напряжение (III/2)
8 кВ
Номинальное напряжение (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
Тип
Стандартный
Система разъемов
КОМБИКОН ПК 16
Номинальное сечение
16 мм2
Тип контактного соединения
Розетка
Тип блокировки
Винтовой запорный механизм
Тип крепления
Винтовой фланец
Момент затяжки
0,3 Нм...0,7 Нм
Способ подключения
Винтовое соединение с натяжной втулкой
Направление подключения проводника/платы
0 °
Сечение проводника жесткое
0,75 мм2 ... 16 мм2
Сечение провода гибкое
0,75 мм2 ... 16 мм2
Сечение проводника AWG
18 ... 6
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,5 мм2 ... 16 мм2 (только в сочетании с CRIMPFOX 16 S)
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,5 мм2 ... 10 мм2 (только в сочетании с CRIMPFOX 16 S)
2 провода одинакового сечения, жесткие
0,75 мм2 ... 6 мм2
2 гибких провода одинакового сечения
0,75 мм2 ... 6 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,5 мм2 ... 4 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 6 мм2
Цилиндрический калибр а х б/диаметр
- / 5,4 мм
Длина зачистки
12 мм
Головка винта в форме привода
Прорезной (L)
Момент затяжки
1,7 Нм ... 1,8 Нм
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
Селективное покрытие
Терминал на металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Контактная точка металлической поверхности (средний слой)
Никелевая вспышка (Ni вспышка)
Площадь контакта с металлической поверхностью (верхний слой)
Серебро (2-4 мкм Ag)
Площадь контакта с металлической поверхностью (средний слой)
Никелевая вспышка (Ni вспышка)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
10,16 мм
Ширина [ш]
58,4 мм
Высота [ч]
27,8 мм
Длина [л]
41,5 мм
Момент затяжки
0,3 Нм...0,7 Нм
Примечания по эксплуатации
В соответствии со стандартом IEC 61984 разъемы COMBICON не имеют коммутационной мощности (COC). При использовании по назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,75 мм2 / сплошной / > 30 Н
Спецификация
МЭК 60512-13-2:2006-02
Результат
Тест пройден
Количество циклов
50
Усилие вставки на поз. ок.
12 Н
Сила вывода на поз. ок.
8 Н
Спецификация
МЭК 60999-1:1999-11
Спецификация
МЭК 60068-2-70:1995-12
Результат
Тест пройден
Спецификация
МЭК 60512-13-5:2006-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря
9,8 кВ
Контактное сопротивление R 1
0,3 мОм
Контактное сопротивление R 2
0,3 мОм
Циклы установки/извлечения
50
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
ИСО 6988:1985-02
Коррозионный стресс
0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс
100 °С/168 ч
Выдерживаемое напряжение промышленной частоты
4,26 кВ
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60068-2-27:2008-02
Форма импульса
Полусинусоидальный
Ускорение
30 г
Продолжительность шока
18 мс
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Ускорение
30 г
Продолжительность шока
18 мс
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Температура окружающей среды (хранение/транспортировка)
