MSTBC 2,5/ 9-СТЗ-5,08-Р - разъем для печатной платы
MSTBC 2,5/ 9-СТЗ-5,08-Р - разъем для печатной платы

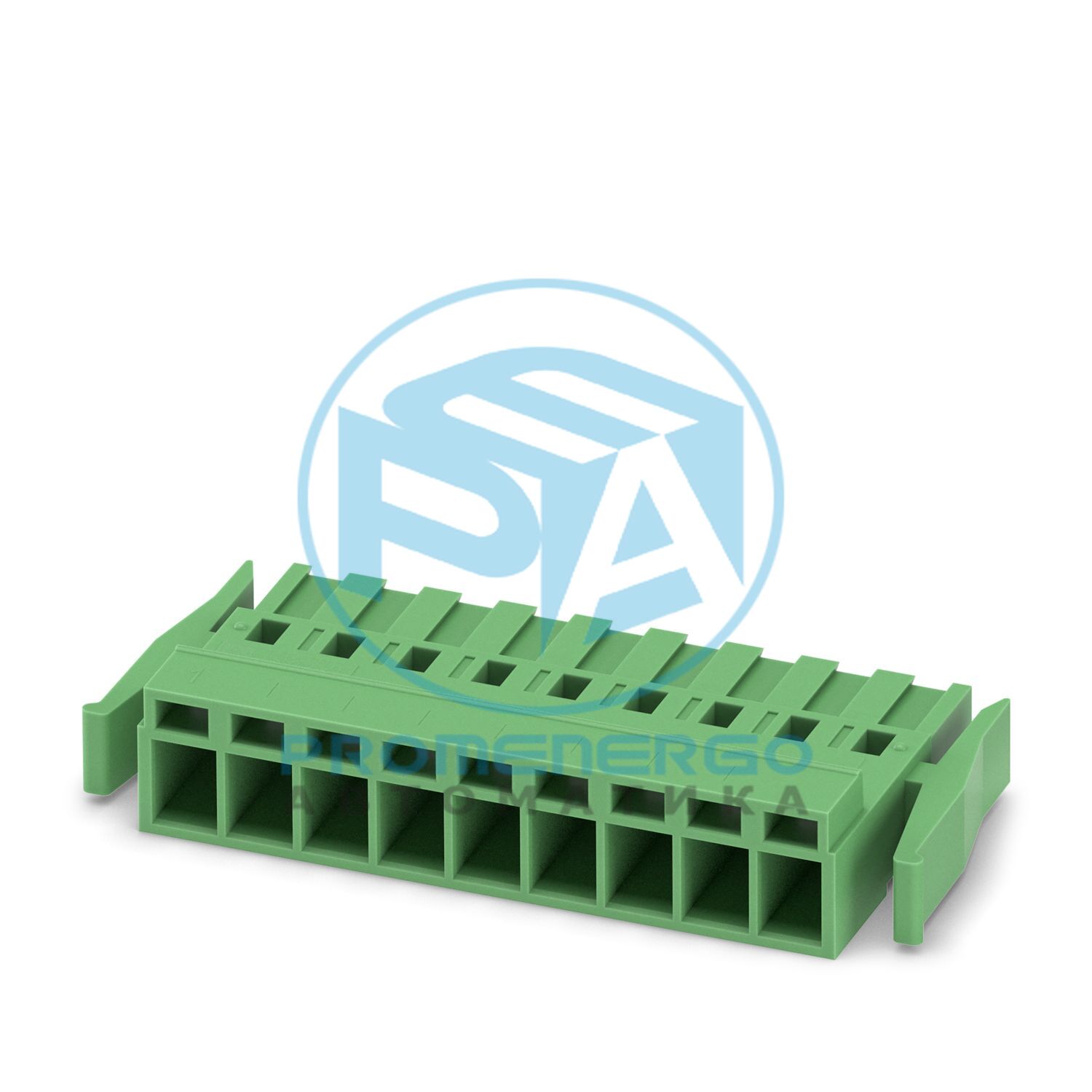

Разъем для печатной платы, номинальное сечение: 2,5 мм 2 , цвет: зеленый, номинальный ток: 12 А, номинальное напряжение (III/2): 320 В, тип соединения контактов: Гнездо, количество потенциалов: 9, количество рядов: 1, количество позиций: 9, количество подключений: 9, ассортимент продукции: MSTBC 2,5/..-STZ-RF, шаг: 5,08 мм, метод подключения: Обжимное соединение, направление подключения проводника/платы: 0°, фиксирующая скоба: - без фиксирующей скобы, система вставок: COMBICON MSTB 2,5, фиксация: защелкивающаяся, способ монтажа: Фиксирующий фланец, вид упаковки: упакованный в картон, Соответствующие гнездовые обжимные контакты с током [А] и диапазоном поперечного сечения провода [мм 2 ] данные: 10A/MSTBC-MT 0,5-1,0 (3190564); 10А/МСТБЦ-МТ 0,5-1,0 ВА (3190645); 12А/МСТБЦ-МТ 1,5-2,5 (3190551); 12А/МСТБЦ-МТ 1,5-2,5 БА (3190658). БА = Бандконтакте
Технические характеристики
Тип продукта
разъем для печатной платы
Семейство продуктов
МСТБЦ 2,5/..-СТЗ-РФ
Линия продуктов
COMBICON Разъёмs M
Тип
Стандартный
Количество позиций
9
Подача
5,08 мм
Количество соединений
9
Количество строк
1
Количество потенциалов
9
Тип крепления
Фиксирующий фланец
Номинальный ток I Н
12 А
Номинальное напряжение U N
320 В
Номинальное напряжение (III/3)
320 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное напряжение (III/2)
320 В
Номинальное импульсное напряжение (III/2)
4 кВ
Номинальное напряжение (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
Система разъемов
КОМБИКОН МСТБ 2,5
Номинальное сечение
2,5 мм2
Тип контактного соединения
Розетка
Тип блокировки
Защелкивающаяся блокировка
Тип крепления
Фиксирующий фланец
Способ подключения
Обжимное соединение
Направление подключения проводника/платы
0 °
Сечение провода гибкое
0,5 мм2 ... 2,5 мм2
Сечение проводника AWG
20 ... 14
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
5,08 мм
Ширина [ш]
56,15 мм
Высота [ч]
10,5 мм
Длина [л]
25 мм
Примечания по эксплуатации
В соответствии со стандартом IEC 61984 разъемы COMBICON не имеют коммутационной мощности (COC). При использовании по назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
Температура окружающей среды (хранение/транспортировка)
