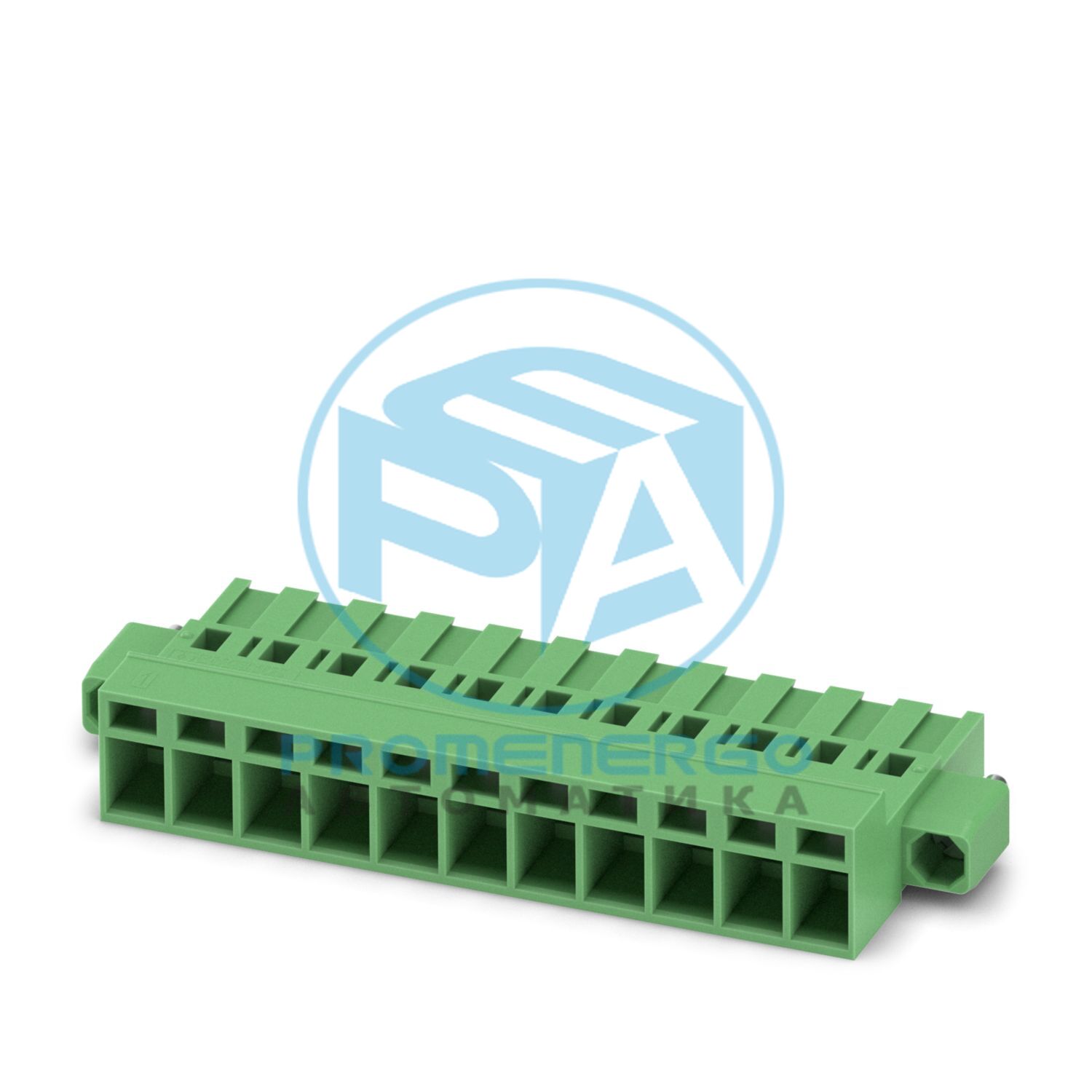

МСТБЦ 2,5/11-СТЗФ-5,08 - разъем для печатной платы
МСТБЦ 2,5/11-СТЗФ-5,08 - разъем для печатной платы
Разъем для печатной платы, номинальное сечение: 2,5 мм 2 , цвет: зеленый, номинальный ток: 12 А, номинальное напряжение (III/2): 320 В, тип соединения контактов: Гнездо, количество потенциалов: 11, количество рядов: 1, количество позиций: 11, количество подключений: 11, ассортимент продукции: MSTBC 2,5/..-STZF, шаг: 5,08 мм, метод подключения: Обжимной соединение, форма головки винта: L Шлиц, направление подключения проводника/платы: 0 °, фиксатор: - без фиксатора, вставная система: COMBICON MSTB 2,5, фиксация: Винтовой фиксатор, метод монтажа: Винтовой фланец, тип упаковки: упакованный в картон, Соответствующие гнездовые обжимные контакты с током [А] и диапазоном поперечного сечения провода [мм 2 ] данные: 10A/MSTBC-MT 0,5-1,0 (3190564); 10А/МСТБЦ-МТ 0,5-1,0 ВА (3190645); 12А/МСТБЦ-МТ 1,5-2,5 (3190551); 12А/МСТБЦ-МТ 1,5-2,5 БА (3190658). БА = Бандконтакте
Технические характеристики
Тип продукта
разъем для печатной платы
Семейство продуктов
МСТБЦ 2,5/..-СТЗФ
Линия продуктов
COMBICON Разъёмs M
Тип
Стандартный
Количество позиций
11
Подача
5,08 мм
Количество соединений
11
Количество строк
1
Количество потенциалов
11
Тип крепления
Винтовой фланец
Номинальный ток I Н
12 А
Номинальное напряжение U N
320 В
Номинальное напряжение (III/3)
320 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное напряжение (III/2)
320 В
Номинальное импульсное напряжение (III/2)
4 кВ
Номинальное напряжение (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
Тип
Стандартный
Система разъемов
КОМБИКОН МСТБ 2,5
Номинальное сечение
2,5 мм2
Тип контактного соединения
Розетка
Тип блокировки
Винтовой запорный механизм
Тип крепления
Винтовой фланец
Момент затяжки
0,3 Нм
Способ подключения
Обжимное соединение
Направление подключения проводника/платы
0 °
Сечение провода гибкое
0,5 мм2 ... 2,5 мм2
Сечение проводника AWG
20 ... 14
Головка винта в форме привода
Прорезной (L)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
5,08 мм
Ширина [ш]
65,86 мм
Высота [ч]
10,5 мм
Длина [л]
25 мм
Момент затяжки
0,3 Нм
Примечания по эксплуатации
В соответствии со стандартом IEC 61984 разъемы COMBICON не имеют коммутационной мощности (COC). При использовании по назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
Температура окружающей среды (хранение/транспортировка)
