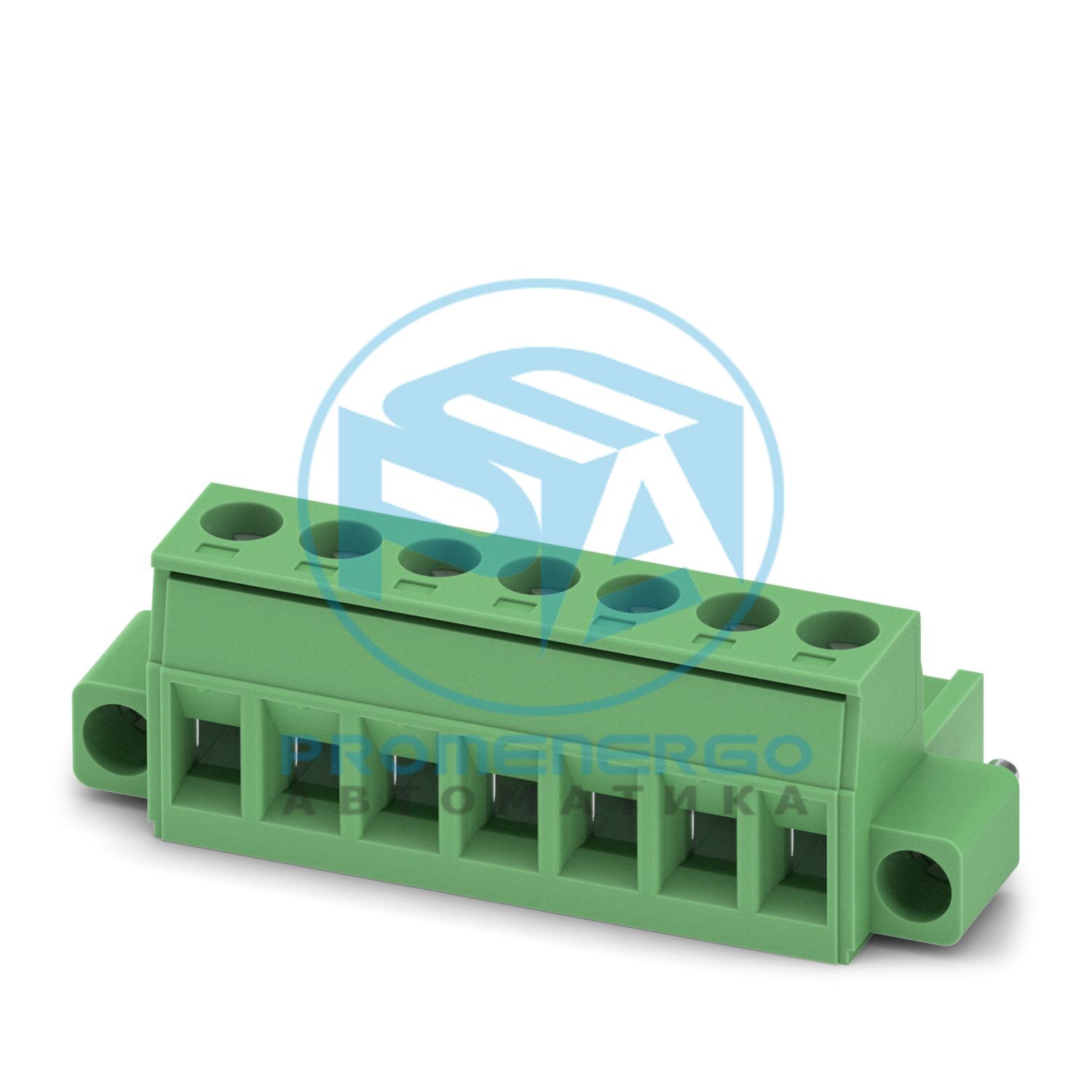

Разъем для печатной платы, номинальное сечение: 2,5 мм 2 , цвет: зеленый, номинальный ток: 12 А, номинальное напряжение (III/2): 320 В, поверхность контакта: Sn, тип соединения контактов: Гнездо, количество потенциалов: 7, количество рядов: 1, количество позиций: 7, количество подключений: 7, ассортимент продукции: MSTB 2,5/..-STF, шаг: 5,08 мм, метод подключения: Винтовое соединение с натяжная втулка, форма головки винта: L Шлиц, направление подключения проводника/платы: 0 °, фиксирующий зажим: - фиксирующий зажим, вставная система: COMBICON MSTB 2,5, фиксация: без, способ монтажа: нет, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
разъем для печатной платы
Семейство продуктов
МСТБ 2,5/..-СТФ
Линия продуктов
COMBICON Разъёмs M
Тип
Стандартный
Количество позиций
7
Подача
5,08 мм
Количество соединений
7
Количество строк
1
Количество потенциалов
7
Тип крепления
Винтовой фланец
Номинальный ток I Н
12 А
Номинальное напряжение U N
320 В
Контактное сопротивление
1,3 мОм
Номинальное напряжение (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное напряжение (III/2)
320 В
Номинальное импульсное напряжение (III/2)
4 кВ
Номинальное напряжение (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
Тип
Стандартный
Система разъемов
КОМБИКОН МСТБ 2,5
Номинальное сечение
2,5 мм2
Тип контактного соединения
Розетка
Тип блокировки
без
Тип крепления
без
Способ подключения
Винтовое соединение с натяжной втулкой
Направление подключения проводника/платы
0 °
Сечение проводника жесткое
0,2 мм2 ... 2,5 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 12
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 2,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 2,5 мм2
2 провода одинакового сечения, жесткие
0,2 мм2 ... 1 мм2
2 гибких провода одинакового сечения
0,2 мм2 ... 1,5 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,25 мм2 ... 1 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 1,5 мм2
Цилиндрический калибр а х б/диаметр
2,8 мм х 2,0 мм / 2,4 мм
Длина зачистки
7 мм
Головка винта в форме привода
Прорезной (L)
Момент затяжки
0,5 Нм...0,6 Нм
рекомендуемый инструмент для обжима
1212034 CRIMPFOX 6
рекомендуемый инструмент для обжима
1212034 CRIMPFOX 6
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
горячее лужение
Терминал на металлической поверхности (верхний слой)
Олово (5-7 мкм Sn)
Площадь контакта с металлической поверхностью (верхний слой)
Олово (5-7 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
5,08 мм
Ширина [ш]
45,57 мм
Высота [ч]
15 мм
Длина [л]
18,3 мм
Примечания по эксплуатации
В соответствии со стандартом IEC 61984 разъемы COMBICON не имеют коммутационной мощности (COC). При использовании по назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,2 мм2 / сплошной / > 10 Н
Спецификация
МЭК 60512-13-2:2006-02
Результат
Тест пройден
Количество циклов
25
Усилие вставки на поз. ок.
8 Н
Сила вывода на поз. ок.
6 Н
Спецификация
МЭК 60999-1:1999-11
Спецификация
МЭК 60068-2-70:1995-12
Результат
Тест пройден
Спецификация
МЭК 60512-13-5:2006-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря
4,8 кВ
Контактное сопротивление R 1
1,3 мОм
Контактное сопротивление R 2
1,4 мОм
Циклы установки/извлечения
25
Спецификация
ИСО 6988:1985-02
Коррозионный стресс
0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс
100 °С/168 ч
Выдерживаемое напряжение промышленной частоты
2,21 кВ
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Температура окружающей среды (хранение/транспортировка)
