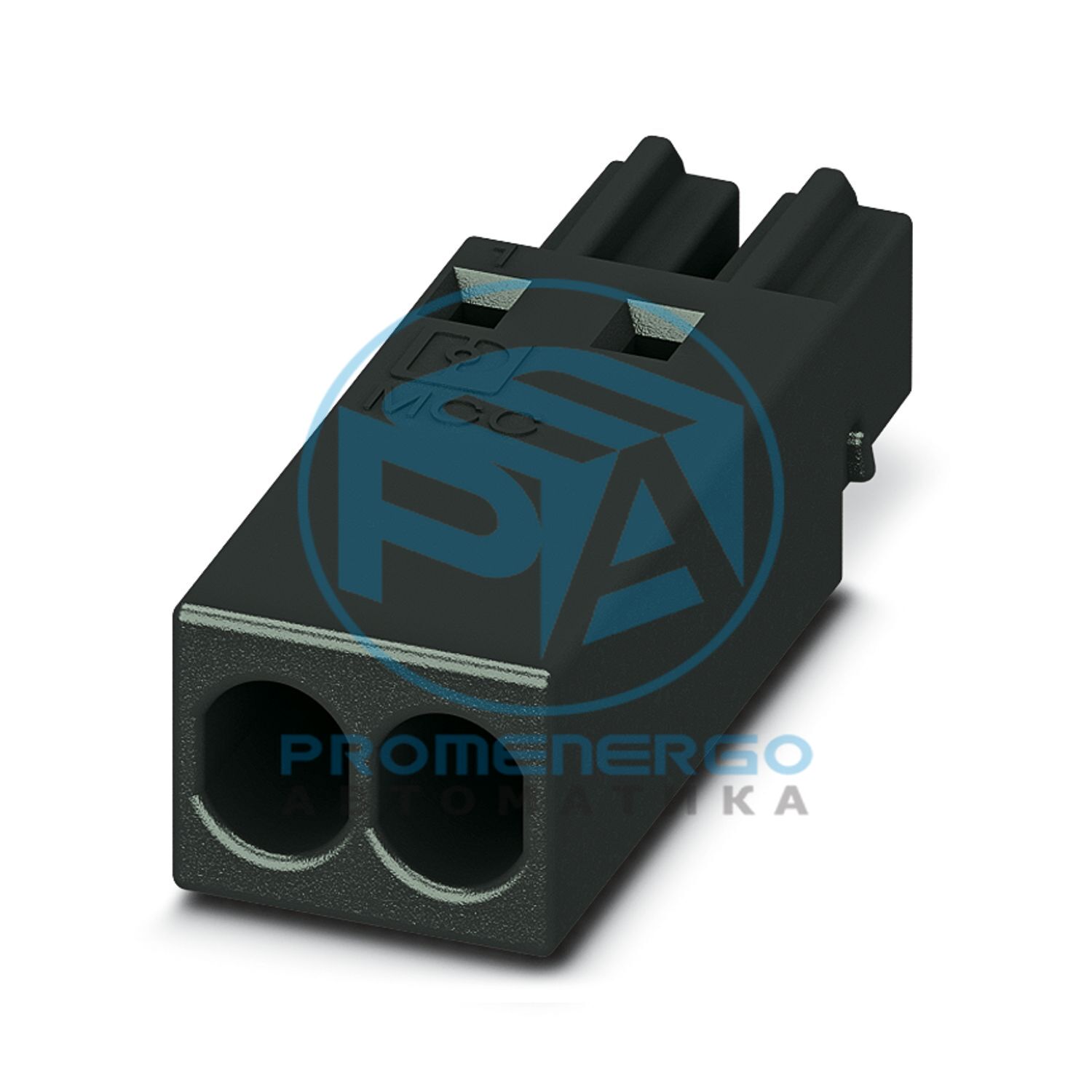

Разъем для печатной платы, номинальное сечение: 0,75 мм 2 , цвет: черный, номинальный ток: 6 А, номинальное напряжение (III/2): 160 В, поверхность контакта: Au, тип соединения контактов: Гнездо, количество потенциалов: 2, количество рядов: 1, количество позиций: 2, количество подключений: 2, ассортимент продукции: MCC 0,5/..-ST, шаг: 2,54 мм, метод подключения: Обжимное соединение, направление подключения проводника/платы: 0 °, система разъемов: COMBICON FMC 0,5, фиксация: нет, способ монтажа: нет, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
разъем для печатной платы
Семейство продуктов
МКК 0,5/..-СТ
Линия продуктов
COMBICON Разъёмs XS
Количество позиций
2
Подача
2,54 мм
Количество соединений
2
Количество строк
1
Количество потенциалов
2
Номинальный ток I Н
6 А
Номинальное напряжение U N
160 В
Контактное сопротивление
2,1 мОм
Номинальное напряжение (III/3)
160 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
Номинальное напряжение (III/2)
160 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
Номинальное напряжение (II/2)
320 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
Примечание об изменении напряжения
При сечении кабеля AWG 18 или 0,75 мм2 номинальное напряжение изоляции снижается до 63 В при номинальном импульсном напряжении 1,5 кВ и степени загрязнения 1 или 2 в зависимости от толщины изоляции используемого кабеля.
Площадь контакта с металлической поверхностью (верхний слой)
Золото (Ау)
Цвет (корпус)
черный (9005)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
2,54 мм
Ширина [ш]
5,58 мм
Высота [ч]
3,95 мм
Длина [л]
16 мм
Обратите внимание на контакт
Информацию об основном материале и свойствах отделки обжимных контактов можно найти в интернет-магазине в технических данных соответствующего обжимного контакта.
Примечание по применению
Все лабораторные испытания проводятся в сочетании с обжимными контактами, указанными в качестве принадлежностей.
Примечание по применению
Ток зависит от используемого обжимного контакта и сечения проводника.
Примечание по применению
Соответствующие обжимные контакты можно найти во вкладке «Аксессуары».
Примечание по применению
Обжимные контакты разрешается обрабатывать только утвержденными обжимными инструментами.
Обратите внимание на контакт
Эти разъемы соответствуют стандарту DIN EN 61984, разъемы без коммутируемой мощности (COC). При использовании по прямому назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
Примечание об изменении напряжения
При сечении кабеля AWG 18 или 0,75 мм2 номинальное напряжение изоляции снижается до 63 В при номинальном импульсном напряжении 1,5 кВ и степени загрязнения 1 или 2 в зависимости от толщины изоляции используемого кабеля.
Результат
Тест пройден
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,14 мм2 / гибкий / > 18 Н
Спецификация
МЭК 60512-13-2:2006-02
Результат
Тест пройден
Количество циклов
100
Усилие вставки на поз. ок.
2 Н
Сила вывода на поз. ок.
3 Н
Спецификация
МЭК 60068-2-70:1995-12
Результат
Тест пройден
Спецификация
МЭК 60512-13-5:2006-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря
2,95 кВ
Контактное сопротивление R 1
2,1 мОм
Контактное сопротивление R 2
2,1 мОм
Циклы установки/извлечения
100
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
ДИН 50018:2013-05
Коррозионный стресс
1,0 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс
105 °С/168 ч
Выдерживаемое напряжение промышленной частоты
1,39 кВ
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-500-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...500 Гц)
Продолжительность теста на ось
2 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60068-2-27:2008-02
Форма импульса
Полусинусоидальный
Ускорение
30 г
Продолжительность шока
18 мс
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Спецификация
DIN EN 50155 (VDE 0115-200):2018-05
Спектр
Испытание на длительный срок службы, категория 1, класс B, установка на кузове
Частота
от f 1 = 5 Гц до f 2 = 150 Гц
уровень РАС
0,964 (м/с2)2/Гц
Ускорение
0,572 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Прерывание контакта
< 1 мкс
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2018-05
Форма импульса
Полусинусоидальный
Ускорение
30 г
Продолжительность шока
18 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Прерывание контакта
< 1 мкс
Результат
Тест пройден
Температура окружающей среды (хранение/транспортировка)
