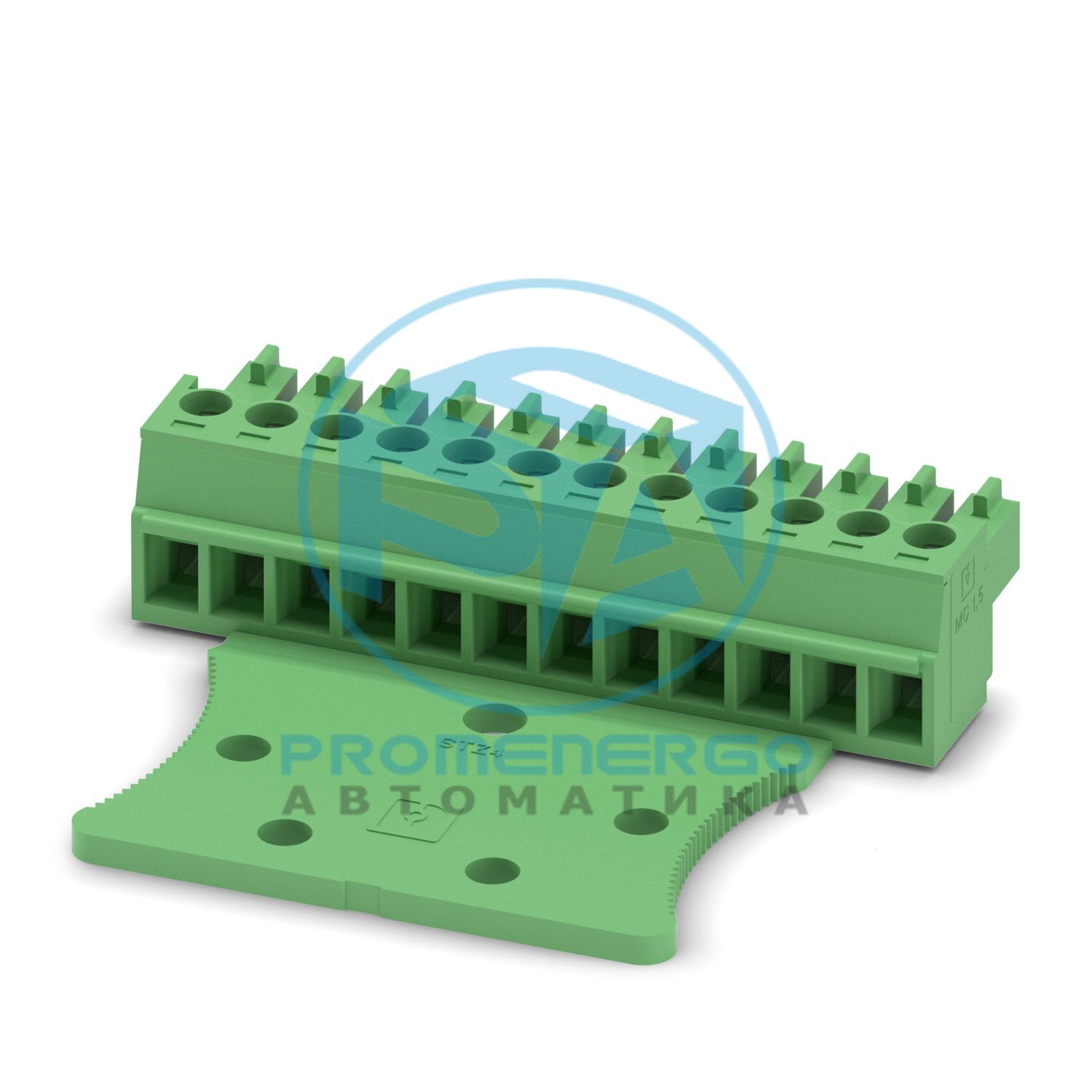

Разъем для печатной платы, номинальное сечение: 1,5 мм 2 , цвет: зеленый, номинальный ток: 8 А, номинальное напряжение (III/2): 160 В, поверхность контакта: Sn, тип соединения контактов: Гнездо, количество потенциалов: 12, количество рядов: 1, количество позиций: 12, количество подключений: 12, ассортимент продукции: MC 1,5/..-STZ, шаг: 3,81 мм, метод подключения: Винт присоединение с помощью стяжной втулки, форма головки винта: L Шлиц, направление подключения проводника/платы: 0 °, система вставок: COMBICON MC 1,5, фиксация: без, способ монтажа: нет, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
разъем для печатной платы
Семейство продуктов
МС 1,5/..-СТЗ
Линия продуктов
COMBICON Разъёмs S
Количество позиций
12
Подача
3,81 мм
Количество соединений
12
Количество строк
1
Количество потенциалов
12
Тип крепления
без
Номинальный ток I Н
8 А
Номинальное напряжение U N
160 В
Номинальное напряжение (III/3)
160 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
Номинальное напряжение (III/2)
160 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
Номинальное напряжение (II/2)
320 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
Система разъемов
КОМБИКОН МС 1,5
Номинальное сечение
1,5 мм2
Тип контактного соединения
Розетка
Тип блокировки
без
Тип крепления
без
Способ подключения
Винтовое соединение с натяжной втулкой
Направление подключения проводника/платы
0 °
Сечение проводника жесткое
0,08 мм2 ... 1,5 мм2
Сечение провода гибкое
0,08 мм2 ... 1,5 мм2
Сечение проводника AWG
28 ... 16
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 0,75 мм2
2 провода одинакового сечения, жесткие
0,08 мм2 ... 0,5 мм2
2 гибких провода одинакового сечения
0,08 мм2 ... 0,75 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,25 мм2 ... 0,34 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 0,5 мм2
Цилиндрический калибр а х б/диаметр
2,4 мм х 1,5 мм / 1,6 мм
Длина зачистки
7 мм
Головка винта в форме привода
Прорезной (L)
Момент затяжки
0,22 Нм...0,25 Нм
рекомендуемый инструмент для обжима
1212034 CRIMPFOX 6
рекомендуемый инструмент для обжима
1212034 CRIMPFOX 6
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
горячее лужение
Терминал на металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Площадь контакта с металлической поверхностью (верхний слой)
Олово (4-8 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
3,81 мм
Ширина [ш]
46,51 мм
Высота [ч]
11,6 мм
Длина [л]
41 мм
Примечание по применению
Проводники сечением 0,08 мм2 при установке должны располагаться в центре зажимного пространства. Это необходимо проверить после установки.
Температура окружающей среды (хранение/транспортировка)
