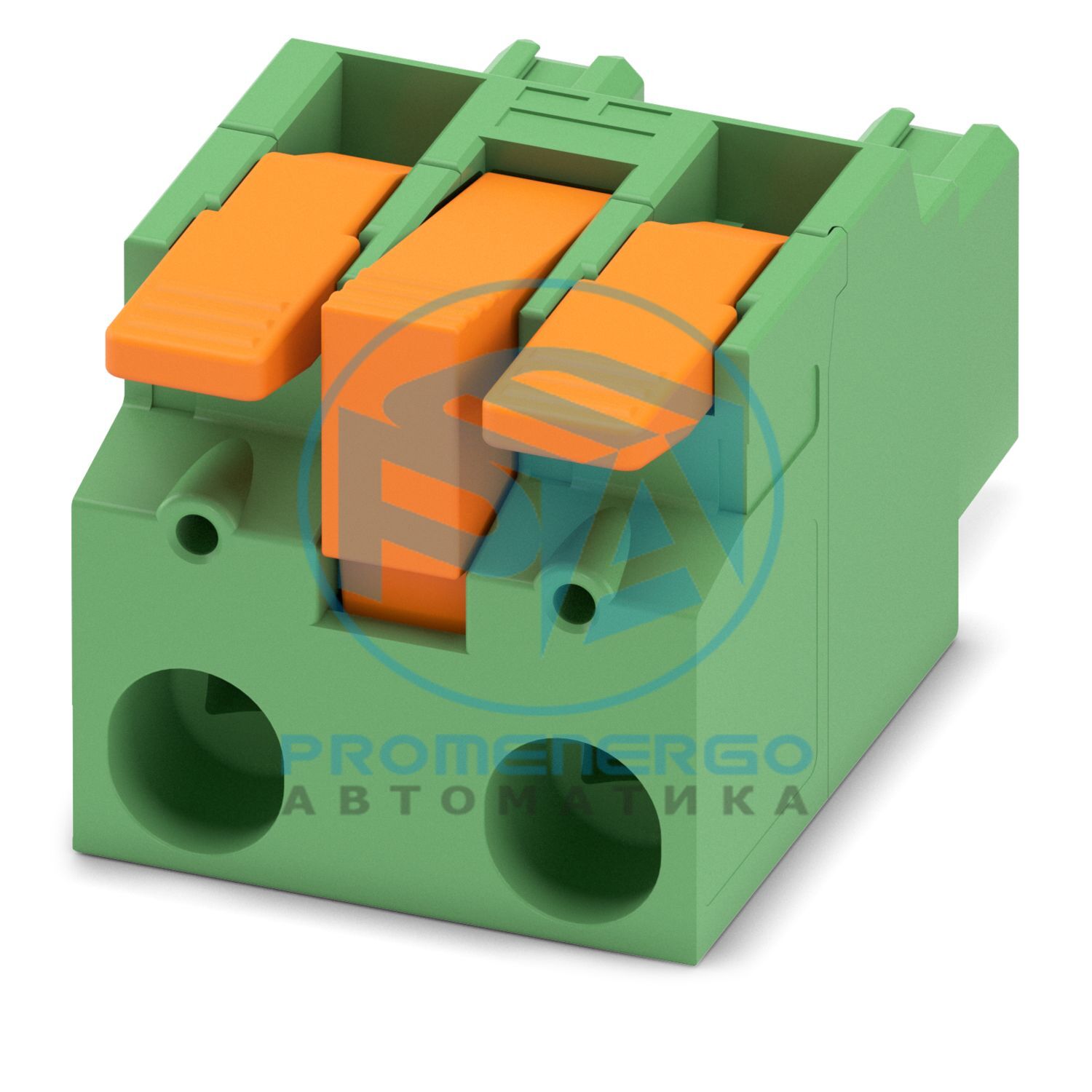

LPC 16 HC/ 2-STL2-10,16 - разъем для печатной платы

Разъем для печатной платы, номинальное сечение: 16 мм 2 , цвет: зеленый, номинальный ток: 76 А, номинальное напряжение (III/2): 1000 В, поверхность контакта: Sn, тип соединения контактов: Гнездо, количество рядов: 1, количество позиций: 2, ассортимент продукции: LPC 16 HC/..-STL, шаг: 10,16 мм, метод подключения: Рычаг Зажим Push-in, направление подключения проводника/платы: 0 °, защелка: - без защелки, вставная система: COMBICON PC 16 Advanced, фиксация: защелкивающаяся, способ монтажа: фланец с защелкой, тип упаковки: картонная упаковка

Технические характеристики

Тип продуктаразъем для печатной платы
Семейство продуктовLPC 16 HC/..-STL
Линия продуктовCOMBICON Разъёмs XL
Количество позиций2
Подача10,16 мм
Количество строк1
Тип крепленияФиксирующий фланец
Номинальный ток I Н76 А
Номинальное напряжение U N1000 В
Контактное сопротивление0,235 мОм
Номинальное напряжение (III/3)1000 В
Номинальное импульсное напряжение (III/3)8 кВ
Номинальное напряжение (III/2)1000 В
Номинальное импульсное напряжение (III/2)8 кВ
Номинальное напряжение (II/2)1000 В
Номинальное импульсное напряжение (II/2)6 кВ
Система разъемовКОМБИКОН ПК 16 расширенный
Номинальное сечение16 мм2
Тип контактного соединенияРозетка
Тип блокировкиЗащелкивающаяся блокировка
Тип крепленияФиксирующий фланец
Способ подключенияРычаг Push-in соединение
Направление подключения проводника/платы0 °
Сечение проводника жесткое0,75 мм2 ... 16 мм2
Сечение провода гибкое0,75 мм2 ... 16 мм2
Сечение проводника AWG18 ... 4
Сечение провода, гибкий, с наконечником, без пластиковой втулки0,75 мм2 ... 16 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой0,75 мм2 ... 16 мм2
Цилиндрический калибр а х б/диаметр- / 5,4 мм
Длина зачистки18 мм
рекомендуемый инструмент для обжима1108767 CRIMPFOX VARIO 16S
рекомендуемый инструмент для обжима1108767 CRIMPFOX VARIO 16S
ПримечаниеСоответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материалМедный сплав
Характеристики поверхностигорячее лужение
Терминал на металлической поверхности (верхний слой)Олово (10-16 мкм Sn)
Площадь контакта с металлической поверхностью (верхний слой)Олово (10-16 мкм Sn)
Цвет (корпус)зеленый (6021)
Изоляционный материалПенсильвания
Группа изоляционных материаловя
CTI согласно IEC 60112600
Класс воспламеняемости согласно UL 94.В0
Цвет (Исполнительный элемент)оранжевый (2003)
Изоляционный материалПА ГФ
Группа изоляционных материаловя
CTI согласно IEC 60112600
Класс воспламеняемости согласно UL 94.В0

Габаритный чертеж

Подача7,62 мм
Ширина [ш]33,68 мм
Высота [ч]32,2 мм
Длина [л]56,3 мм
Примечания по эксплуатацииВ соответствии со стандартом IEC 61984 разъемы COMBICON не имеют коммутационной мощности (COC). При использовании по назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
СпецификацияМЭК 60999-1:1999-11
РезультатТест пройден
СпецификацияМЭК 60999-1:1999-11
РезультатТест пройден
СпецификацияМЭК 60999-1:1999-11
РезультатТест пройден
СпецификацияМЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение0,75 мм2 / сплошной / > 30 Н
СпецификацияМЭК 60512-13-2:2006-02
РезультатТест пройден
Количество циклов25
Усилие вставки на поз. ок.8 Н
Сила вывода на поз. ок.6 Н
СпецификацияМЭК 60068-2-70:1995-12
РезультатТест пройден
СпецификацияМЭК 60512-13-5:2006-02
РезультатТест пройден
СпецификацияМЭК 60512-1-1:2002-02
РезультатТест пройден
СпецификацияМЭК 60512-1-2:2002-02
РезультатТест пройден
СпецификацияМЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря9,8 кВ
Контактное сопротивление R 10,235 мОм
Контактное сопротивление R 20,212 мОм
Циклы установки/извлечения25
Сопротивление изоляции, соседние позиции> 5 МОм
СпецификацияИСО 6988:1985-02
Коррозионный стресс0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс105 °С/168 ч
Выдерживаемое напряжение промышленной частоты4,26 кВ
СпецификацияМЭК 60068-2-6:2007-12
Частота10-150-10 Гц
Скорость развертки1 октава/мин
Амплитуда0,15 мм (10 Гц...60,1 Гц)
Ускорение20 м/с2 (60,1 Гц ... 150 Гц)
Продолжительность теста на ось2,5 часа
Направления испытанийОсь X, Y и Z
Температура окружающей среды (хранение/транспортировка)-40 °С ... 70 °С
Относительная влажность (хранение/транспортировка)30 % ... 70 %
Температура окружающей среды (сборка)-5 °С ... 100 °С
Температура окружающей среды (рабочая)-40 °C ... 105 °C (в зависимости от кривой снижения характеристик)
СпецификацияМЭК 60512-5-1:2002-02
Проверенное количество позиций6
СпецификацияМЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции> 5 МОм
СпецификацияМЭК 60999-1:1999-11
РезультатТест пройден
СпецификацияМЭК 61984:2008-10
Группа изоляционных материаловя
Сравнительный индекс отслеживания (IEC 60112)КТИ 600
Номинальное напряжение изоляции (III/3)1000 В
Номинальное импульсное напряжение (III/3)8 кВ
минимальное значение зазора - неоднородное поле (III/3)8 мм
минимальный путь утечки (III/3)12,5 мм
Номинальное напряжение изоляции (III/2)1000 В
Номинальное импульсное напряжение (III/2)8 кВ
минимальное значение зазора - неоднородное поле (III/2)8 мм
минимальный путь утечки (III/2)8 мм
Номинальное напряжение изоляции (II/2)1000 В
Номинальное импульсное напряжение (II/2)6 кВ
минимальное значение зазора - неоднородное поле (II/2)5,5 мм
минимальный путь утечки (II/2)5,5 мм
СпецификацияМЭК 60664-1:2020-05
Группа изоляционных материаловя
Сравнительный индекс отслеживания (IEC 60112)КТИ 600
Номинальное напряжение изоляции (III/3)1000 В переменного/постоянного тока
Номинальное импульсное напряжение (III/3)8 кВ
минимальное значение зазора - неоднородное поле (III/3)8 мм
минимальный путь утечки (III/3)12,5 мм
Номинальное напряжение изоляции (III/2)1500 В постоянного тока
Номинальное импульсное напряжение (III/2)10 кВ
минимальное значение зазора - неоднородное поле (III/2)11 мм
минимальный путь утечки (III/2)11 мм
Номинальное напряжение изоляции (II/2)1500 В постоянного тока
Номинальное импульсное напряжение (II/2)8 кВ
минимальное значение зазора - неоднородное поле (II/2)8 мм
минимальный путь утечки (II/2)8 мм
Тип упаковкиупаковано в картон
Номер позиции1716824
Упаковочная единица25 шт.
Минимальный объем заказа25 шт.
Ключ продажАА
Ключ продуктаААЕБАЕ
GTIN4055626677293
Вес за штуку (включая упаковку)49 936 г
Вес за штуку (без упаковки)49,2 г
Номер таможенного тарифа85366990
Страна происхожденияСК
ЭКЛАСС-13.027460202
ЭКЛАСС-15.027460202
ЭТИМ 10.0EC002638
СПСК 21.039121400
Только гибкие проводники600 В
Только жесткие проводники600 В
Только гибкие проводники600 В
Только жесткие проводники600 В
Только гибкие проводники1000 В
Только жесткие проводники1000 В
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
